Description

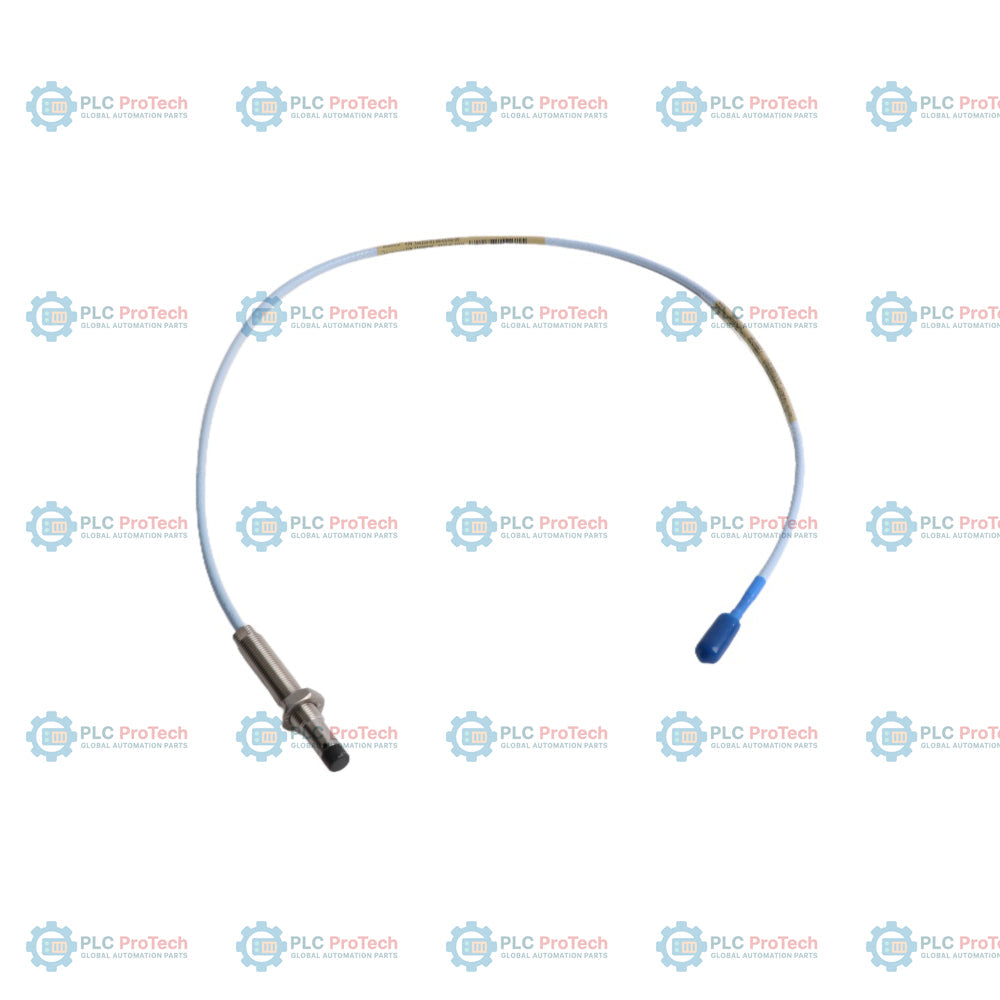

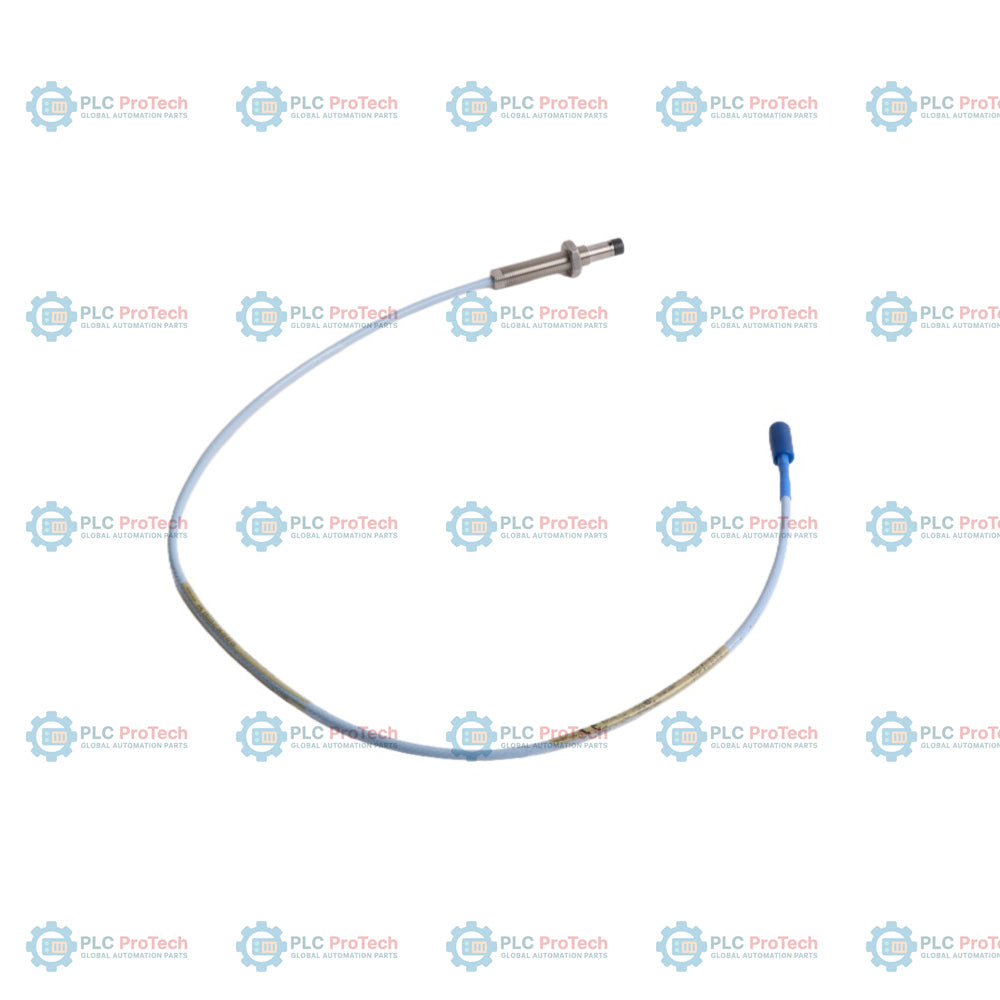

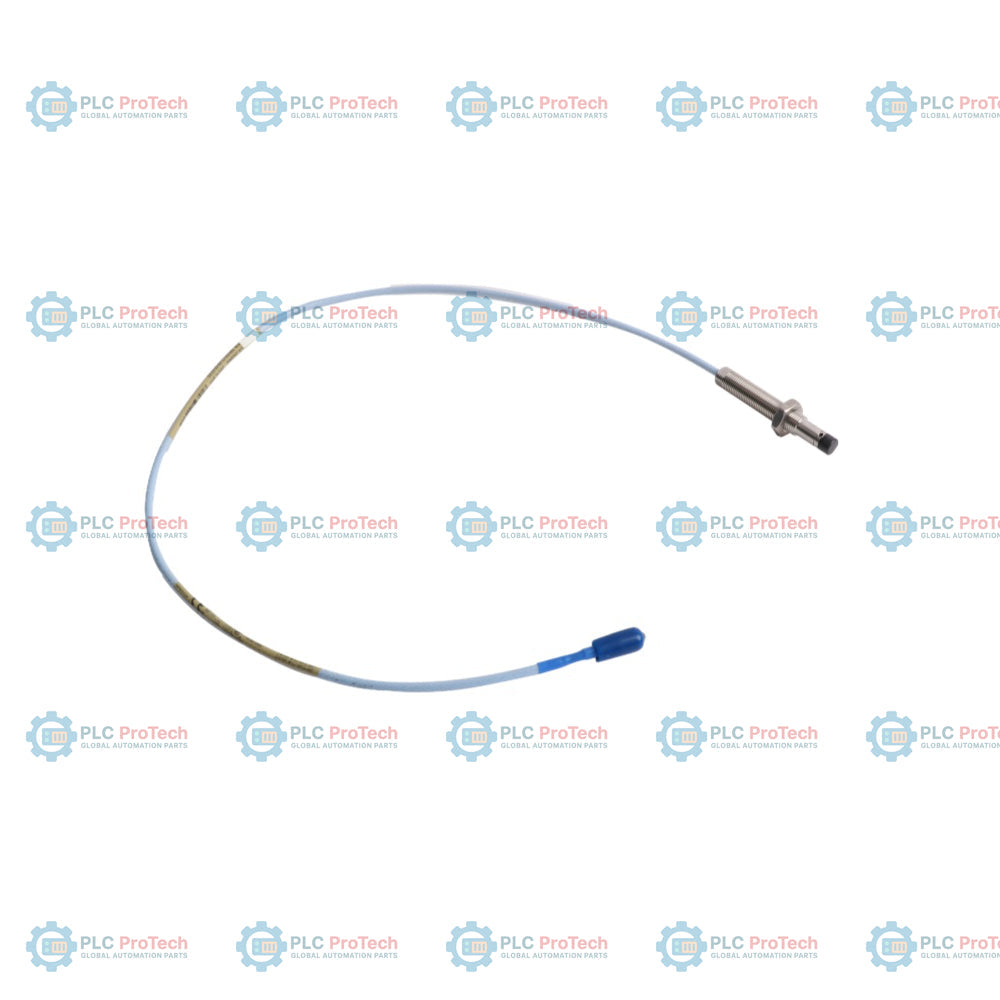

L’option 01 (longueur non filetée de 10 mm) et l’option 06 (longueur de corps de 60 mm) définissent cette configuration de sonde de proximité filetée métrique M10 x 1 — 330103-01-06-05-02-05, une sonde de proximité à courants de Foucault utilisée dans les systèmes de surveillance 3300 XL. Cette configuration intègre un câble standard de 0,5 mètre (option 05) avec un connecteur coaxial miniature ClickLoc (option 02) et bénéficie des homologations CSA, ATEX et IECEx (option 05) pour une installation en zones dangereuses.

Cette sonde est dotée d’un filetage métrique M10 x 1 sans armure, ce qui la distingue de la série 330104, qui comprend une armure protectrice en acier inoxydable. Avec une longueur totale de 0,5 mètre, cette variante s’associe aux câbles d’extension 3300 XL standard et aux capteurs Proximitor pour former un système de transducteur complet de 5 ou 9 mètres. La conception sans armure convient aux installations où le cheminement est protégé par une gaine, ce qui évite le poids supplémentaire et les limites de courbure rigides des modèles blindés.

Caractéristiques

• Filetage métrique M10 x 1 : corps en acier fileté sans armure, conçu pour une installation à montage direct dans les carters des machines.
• Longueur non filetée de 10 mm (option 01) : courte section d’extrémité non filetée permettant de personnaliser la profondeur de montage et le dégagement.
• Longueur de corps de 60 mm (option 06) : longueur de corps intermédiaire adaptée aux alésages d’accès de profondeur moyenne.
• Longueur de câble de 0,5 mètre (option 05) : câble intégré compact de 0,5 mètre (1,6 pied) qui se raccorde directement à un câble d’extension.
• Connecteur coaxial ClickLoc (option 02) : connecteur miniature à encliquetage plaqué or, sans protecteur de connecteur, pour les raccordements standard.
• Homologations pour zones dangereuses (option 05) : certifiée pour les environnements à sécurité intrinsèque et non incendiaires conformément aux normes CSA, ATEX et IECEx.

Applications

La sonde de proximité 330103-01-06-05-02-05 est utilisée pour mesurer les vibrations de l’arbre, la position axiale et la vitesse des machines tournantes. Les applications courantes comprennent :

• Surveillance des vibrations et de la position des arbres des turbines à vapeur et à gaz dans les centrales de production d’électricité.
• Surveillance du rotor des compresseurs centrifuges et des expanseurs dans les installations pétrochimiques.
• Suivi de la position de l’arbre des pompes industrielles à grande vitesse dans la production de pétrole et de gaz.
• Alignement d’arbre de réducteur et détection de vitesse dans les installations minières et industrielles lourdes.
• Surveillance du logement de palier des ventilateurs et soufflantes industriels dans les installations de traitement de l’eau.

Informations de commande

Spécifications techniques

Connexions et interfaces

Directives d’installation

Pour obtenir des résultats de mesure corrects et éviter tout dommage physique pendant le fonctionnement, respectez les consignes suivantes lors de l'installation de la sonde :

• Couple de serrage du filetage : Lors de l'installation du boîtier fileté M10 x 1, ne dépassez pas le couple d'installation maximal nominal de 22,6 N-m (200 in-lbf). Le couple nominal recommandé est de 7,5 N-m (66 in-lbf) pour les installations standard.
• Cheminement des câbles : Veillez à éloigner le câble coaxial intégré de 75 Ohm des câbles haute tension ou des sources électromagnétiques puissantes. Respectez le rayon de courbure minimal autorisé de 25,4 mm (1,0 po) afin d'éviter d'endommager le conducteur interne.
• Dégagement de la sonde : Maintenez un dégagement radial et axial suffisant autour de l'extrémité de la sonde par rapport aux surfaces cibles environnantes (à l'exception de la zone cible), afin d'éviter les interférences croisées ou les interférences avec les parois latérales.
• Protection du connecteur : Serrez à la main le connecteur coaxial miniature ClickLoc sur le câble d'extension. Comme cette configuration (option 02) n'inclut pas de protecteur de connecteur préinstallé, il est recommandé d'appliquer un ruban autovulcanisant en silicone ou un manchon de connecteur séparé dans les environnements très humides ou contenant un brouillard d'huile.
• Zones dangereuses : Pour les installations à sécurité intrinsèque, raccordez la sonde par l'intermédiaire de barrières Zener certifiées ou d'isolateurs galvaniques, conformément au schéma de contrôle Bently Nevada 141092.

Conformité et certifications

• CSA/NRTL/C : Classe I, zone 0 : AEx/Ex ia IIC T5...T1 Ga ; classe I, groupes A, B, C et D ; classe II, groupes E, F et G ; classe III (lorsqu'il est installé conformément au plan 141092).
• ATEX/IECEx : Ex ia IIC T5...T1 Ga, Ex ia IIIC T90degC...T280degC Dc ; Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc (lorsqu'il est installé conformément au plan 140979/141092).
• CEM : EN 61000-6-2 (immunité) et EN 61000-6-4 (émissions) pour les environnements industriels ; directive européenne 2014/30/UE.
• RoHS : Conforme à la directive européenne 2011/65/UE et à la norme SJ/T 11364-2024 (RoHS Chine).
• Sécurité fonctionnelle : Certifié SIL 2 (HFT = 0), compatible SIL 3 (HFT = 1) dans la configuration standard.
• Maritime : Conforme aux diverses règles des sociétés de classification applicables aux installations marines et offshore.
