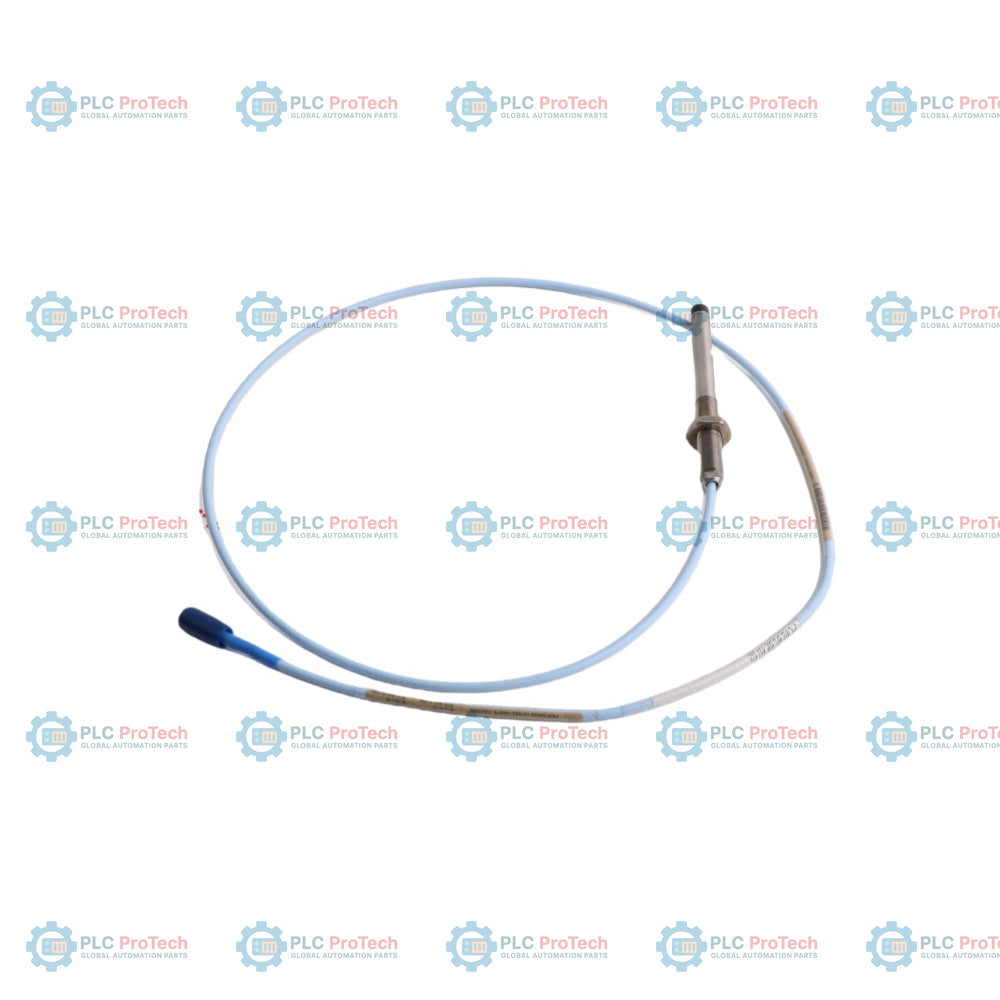

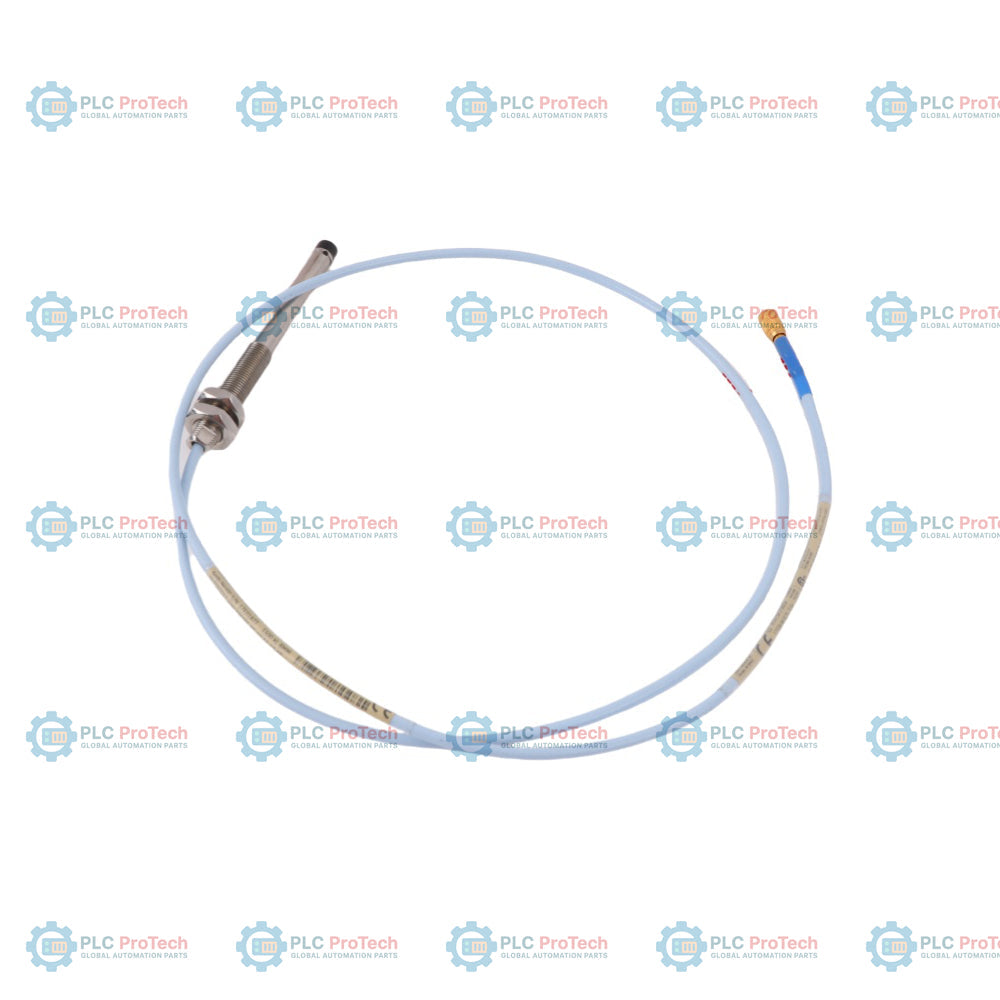

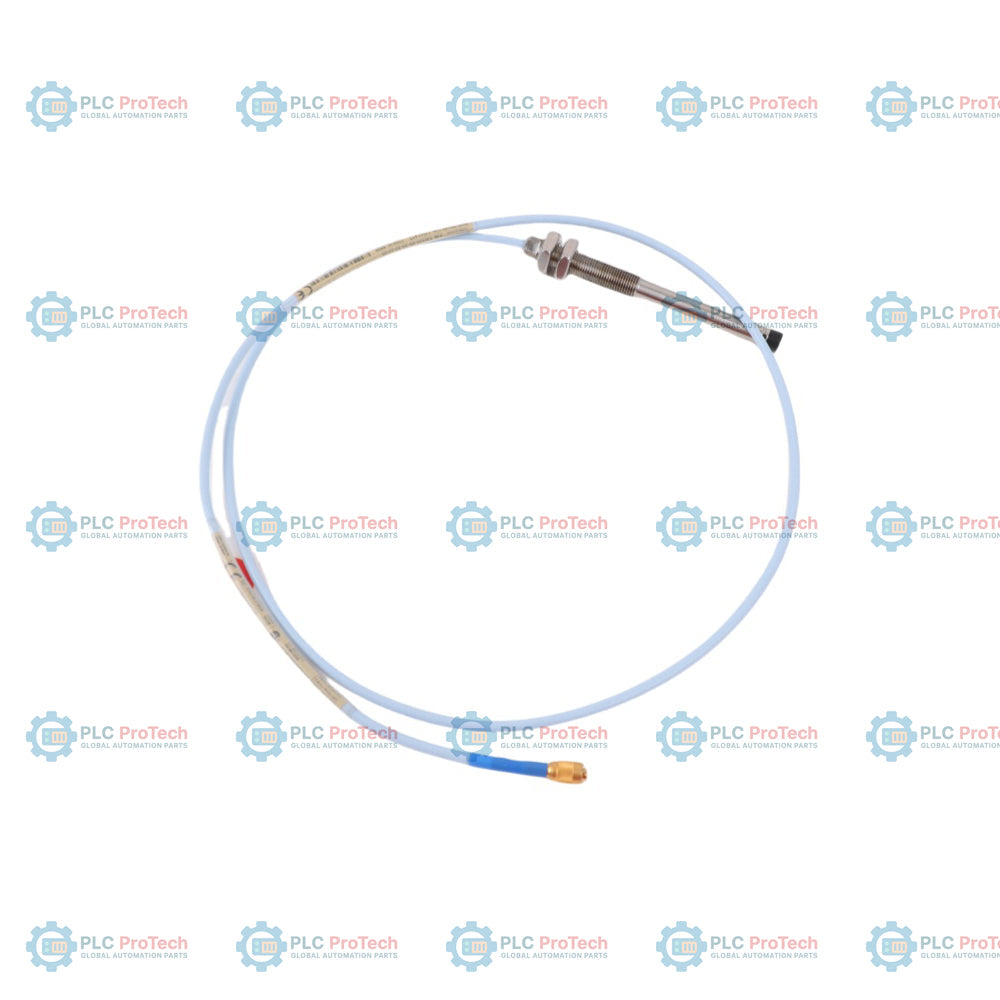

Bently Nevada 330103-05-10-02-00 3300 XL Sonde de proximité

SKU 330103-05-10-02-00

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : Bently Nevada
N° de produit : 330103-05-10-02-00
Origine États-Unis
Type de produit : 3300 XL Sonde de proximité de 8 mm
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 0.15 kg
Dimensions : 1000 mm × 10 mm × 10 mm (H × L × P)
Port d'expédition : Xiamen
Garantie : 12 mois

Description du produit

Description

L’option 05 (longueur totale du boîtier de 50 mm) et l’option 10 (longueur totale de 1,0 mètre) spécifient cette configuration de sonde de proximité métrique 3300 XL de 8 mm — 330103-05-10-02-00. Ce capteur à courants de Foucault sans contact est conçu pour les configurations de montage nécessitant des filetages métriques sans armure mécanique. L’extrémité de la sonde comporte une face en plastique moulé de sulfure de polyphénylène (PPS) qui assure l’étanchéité sous haute pression, tandis que le corps fileté utilise un filetage métrique M10 x 1 pour une installation directe dans les carters des machines.

Cette configuration 330103 est généralement interprétée comme un code de variante à 4 segments, dont le code de longueur non filetée initial est omis (représentant une longueur non filetée de 0 mm). Cela correspond à un boîtier entièrement fileté de 50 mm. Elle comporte un câble coaxial intégré standard de 1,0 mètre, terminé par un connecteur coaxial ClickLoc miniature plaqué or. Elle se connecte à un câble d’extension 3300 XL et à un capteur Proximitor pour constituer une chaîne complète de surveillance de protection des machines, assurant la mesure des vibrations dynamiques de l’arbre, de la position axiale et de la vitesse sur les machines tournantes.

Caractéristiques

Corps fileté métrique standard M10 x 1, sans armure en acier inoxydable.
Longueur totale du boîtier entièrement filetée de 50 mm, avec une portion non filetée de 0 mm.
Câble coaxial intégré de 1,0 mètre (3,3 pieds) pour les installations compactes à couplage rapproché.
Connecteur coaxial ClickLoc miniature plaqué or pour un couplage sécurisé du signal.
Isolation de câble standard prévue pour les environnements exposés à l’huile chaude des turbines.
Aucune homologation d’organisme demandée, configuration destinée aux zones industrielles standard non dangereuses.

Applications

Mesures des vibrations dynamiques de l’arbre sur les turbines à gaz et à vapeur.
Surveillance de la position de poussée et du déplacement axial dans les compresseurs industriels.
Suivi du jeu du film d’huile des paliers et de la dilatation du carter.
Mesures de la vitesse de rotation et de la référence de phase (applications Keyphasor).
Surveillance des performances du film d’huile des paliers dans les pompes haute pression et les ventilateurs des installations industrielles.

Informations de commande

Segment d’option	Code de cette référence SKU	Signification / détail de la configuration
Numéro de modèle de base	330103	Sonde 3300 XL de 8 mm, filetage métrique M10 x 1, sans armure
Segment A : longueur totale du boîtier	05	Longueur totale du boîtier de 50 mm (entièrement fileté, portion non filetée de 0 mm)
Segment B : longueur totale de la sonde	10	Longueur totale de l’ensemble câble et sonde : 1,0 mètre (3,3 pieds)
Segment C : connecteur et câble	02	Connecteur coaxial mâle miniature ClickLoc, type de câble standard
Segment D : homologation par un organisme	00	Aucune homologation d’organisme pour zone dangereuse requise

Spécifications techniques

Fabricant	Bently Nevada (Baker Hughes)
Référence / SKU	330103-05-10-02-00
Diamètre de l’extrémité de la sonde	8,0 mm (0,31 po)
Dimension du filetage	Filetage métrique M10 x 1
Blindage	Aucune (gaine de câble coaxial standard)
Plage linéaire totale du système	2,0 mm (80 mils), à partir de 0,25 mm (10 mils) de la face de la sonde
Facteur d’échelle (sensibilité)	7,87 V/mm (200 mV/mil) lorsqu’elle est associée au Proximitor correspondant
Plage de températures de fonctionnement	-52 °C à +177 °C (-62 °F à +350 °F)
Matériau de l’extrémité de la sonde	Plastique en sulfure de polyphénylène (PPS)
Matériau du corps de la sonde	Acier inoxydable AISI 303 (S30300)
Impédance du câble	75 ohms nominaux
Diamètre extérieur du connecteur	7,24 mm (0,285 po) maximum
Poids	0,15 kg
Dimensions	1000 mm x 10 mm x 10 mm (H x L x P)

Raccordements et interfaces

Raccordement d’interface	Fonction et caractéristiques
Fiche mâle miniature ClickLoc	Interface coaxiale plaquée or assurant la transmission dynamique du signal de tension. Se raccorde au connecteur ClickLoc femelle du câble d’extension 3300 XL.
Blindage extérieur coaxial	Sert de référence commune du signal et de chemin de retour du blindage, tout en étant électriquement isolé du boîtier fileté de la sonde.

Directives d’installation

Le dépassement de 15 mm de profondeur de vissage lors de l’installation dans des boîtiers filetés métriques correspondants peut bloquer ou endommager le filetage de la sonde.
Veillez à ce que les raccordements entre la sonde et le câble d’extension restent propres et secs. L’utilisation de protecteurs de connecteur est recommandée en cas d’exposition à des projections de liquide ou à l’humidité.
Vérifiez que la longueur combinée de la sonde de proximité et du câble d’extension correspond exactement à la longueur totale étalonnée indiquée sur le capteur Proximitor (par exemple, étalonnage du système de 5 mètres ou de 9 mètres).
Maintenez un dégagement latéral d’au moins 1,5 fois le diamètre de l’extrémité de la sonde par rapport à tout métal structurel environnant afin d’éviter toute déformation de la cible.

Conformité et certifications

Conforme à la directive RoHS
Marqué CE
Approuvé pour une utilisation dans les installations industrielles standard non dangereuses.

Livraison et retours

Livraison express mondiale

Livraison standard : 4–6 jours ouvrés via DHL, FedEx et UPS.
Expédition express : expédition le jour même pour les commandes en stock avant 14 h (GMT+8).
Couverture mondiale : plus de 150 pays.

Retours et garantie

Garantie 30 jours : retours acceptés pour les produits en stock dans leur emballage d'origine scellé.
Garantie 12 mois : chaque composant industriel est couvert.

FAQ

Que représente le numéro de modèle 330103-05-10-02-00 ?

Le numéro de modèle désigne une sonde de proximité Bently Nevada 3300 XL 8 mm avec un filetage métrique M10 x 1, sans armure, une longueur totale de boîtier de 50 mm, une longueur totale de 1,0 mètre, un connecteur coaxial ClickLoc standard et aucune homologation pour zones dangereuses.

Pourquoi le SKU comporte-t-il quatre segments au lieu de cinq ?

Dans de nombreux systèmes d’approvisionnement, l’option de longueur initiale non filetée (normalement « 00 » pour 0 mm) est omise, ce qui donne la configuration à 4 segments « 05-10-02-00 » au lieu de « 00-05-10-02-00 ». Les deux configurations désignent exactement la même sonde physique.

La sonde 330103-05-10-02-00 est-elle blindée ?

Non, la série de modèles 330103 comprend des sondes sans armure. Pour une sonde métrique blindée, le préfixe du modèle est 330104.

Quelle est la longueur totale du câble intégré de cette sonde ?

Cette configuration de sonde a une longueur totale de 1,0 mètre (3,3 pieds), comme l’indique le segment « 10 ».

Cette sonde peut-elle être utilisée dans des environnements dangereux ?

Le segment d’homologation « 00 » indique qu’aucune homologation par un organisme pour zones dangereuses n’est requise. Pour les environnements certifiés ATEX, IECEx ou CSA, la sonde doit être commandée avec l’option d’homologation « 05 ».
