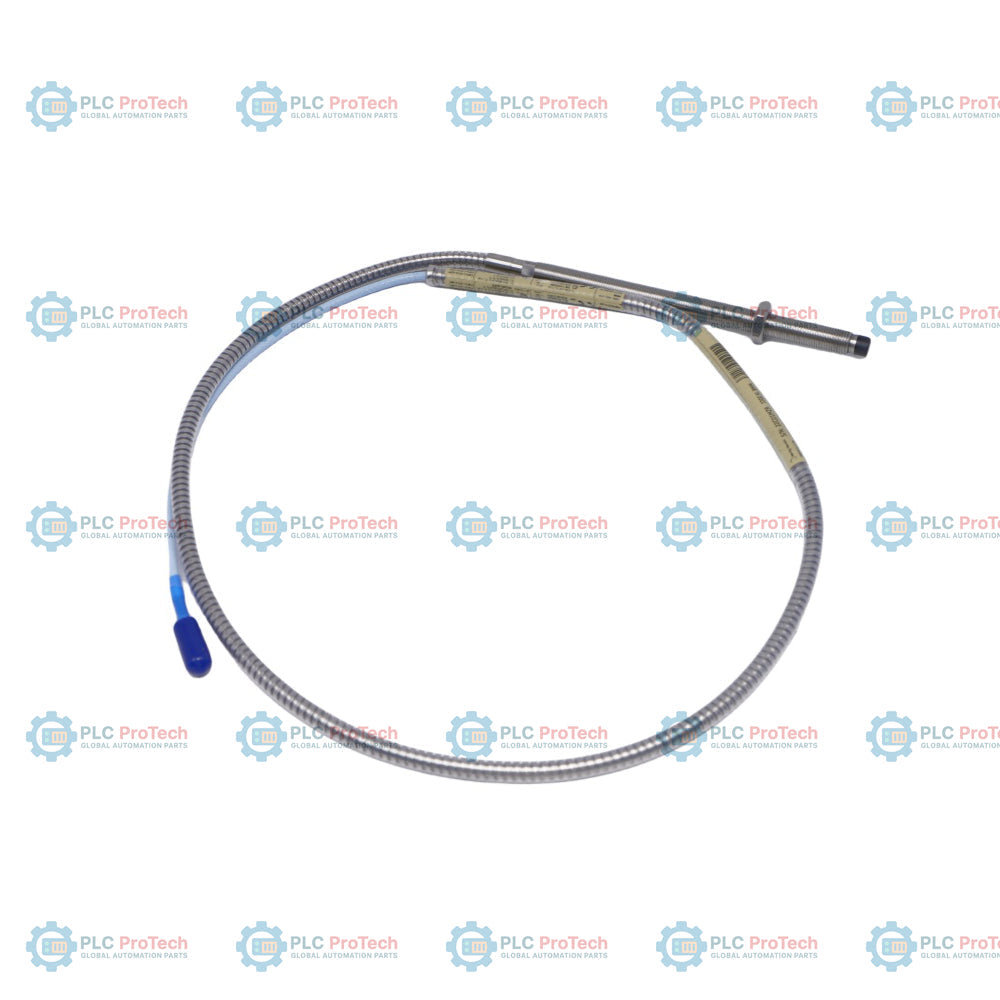

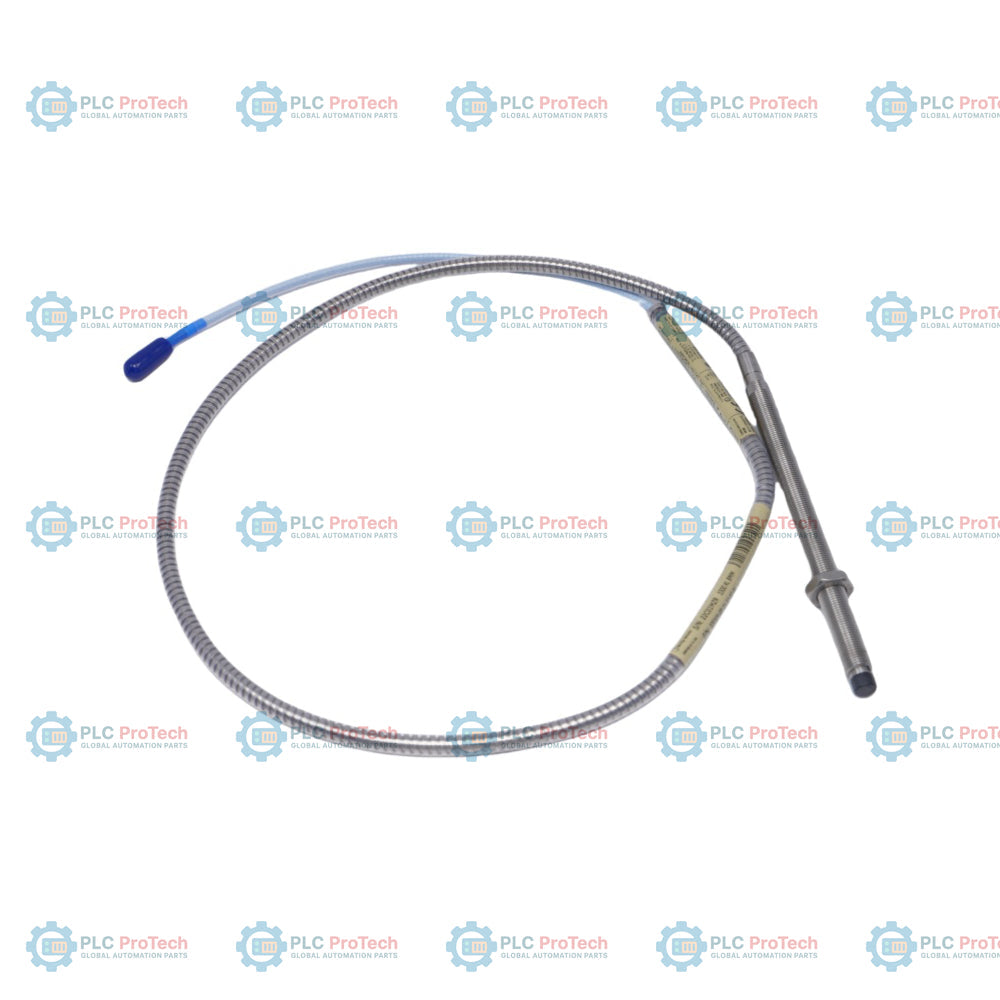

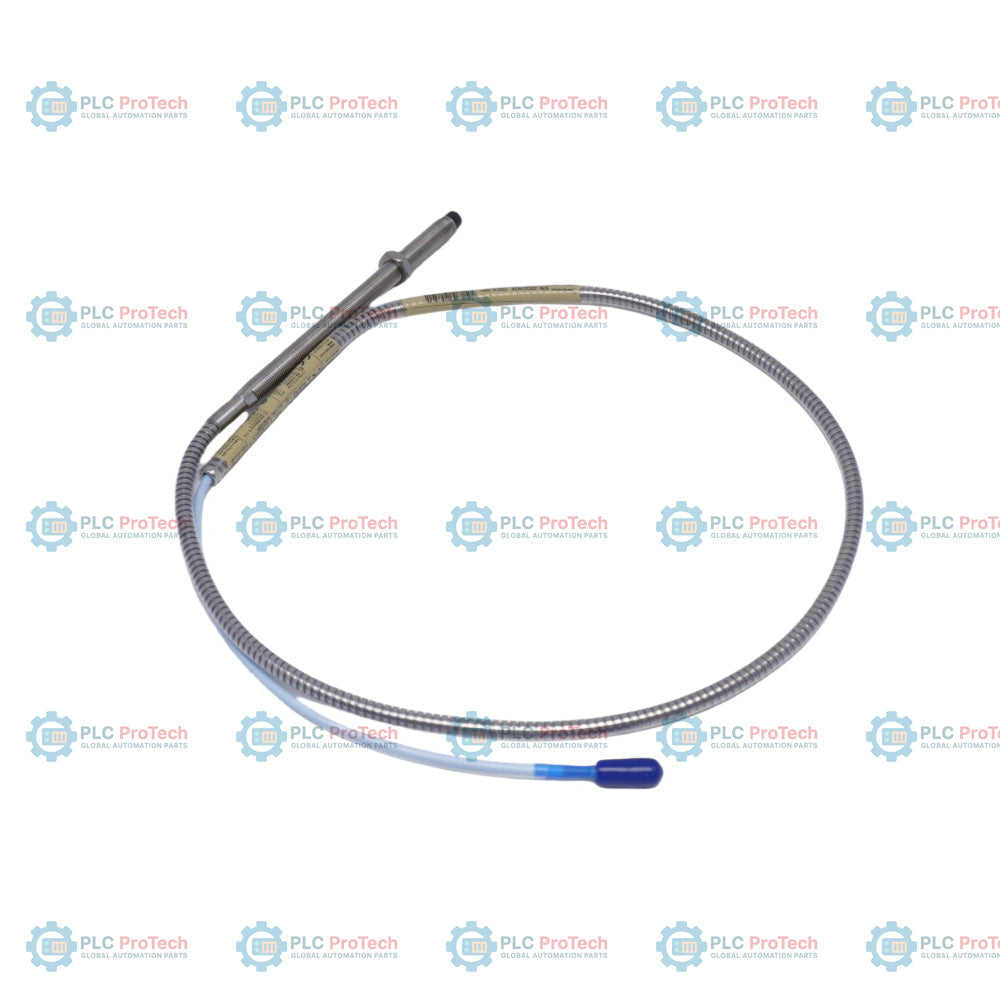

Bently Nevada 330104-00-14-10-02-05 3300 XL sonde de proximité de 8 mm

Description

Le 330104-00-14-10-02-05 Il s’agit d’une sonde de proximité de 8 mm configurée avec un filetage M10x1 et une longueur totale du système de 1,0 m. Cette unité présente une longueur non filetée de 0,0 mm (option 00) et une longueur de boîtier de 140 mm (option 14), fournissant les dimensions physiques requises pour des profondeurs de montage spécifiques dans votre chaîne de surveillance. Conçue comme un capteur de déplacement à courants de Foucault sans contact, elle s’intègre aux systèmes de surveillance 3300 XL pour mesurer avec précision les vibrations de l’arbre et la position axiale des machines tournantes critiques. Cette configuration utilise un câble standard avec un connecteur coaxial miniature ClickLoc (option 02) et comprend les homologations CSA, ATEX et IECEx pour zones dangereuses (option 05). Le système de transducteur 3300 XL de 8 mm est conçu pour fournir un signal fiable sur une large plage de températures, tout en garantissant sa compatibilité avec les capteurs Proximitor 3300 XL et les câbles d’extension standard.

Caractéristiques

• Filetage M10x1, corps de sonde non blindé de 8 mm
• Longueur non filetée de 0,0 mm (option 00)
• Longueur du boîtier de 140 mm (option 14)
• Longueur totale du système de 1,0 m (option 10)
• Connecteur coaxial miniature ClickLoc, câble standard (option 02)
• Homologations pour zones dangereuses : CSA, ATEX, IECEx (option 05)
• Compatible avec les capteurs Proximitor 3300 XL et les câbles d’extension

Applications

• Surveillance des vibrations des arbres de turbines et de compresseurs
• Mesure de la position axiale du rotor
• Protection des machines tournantes critiques
• Analyse des paliers à film fluide
• Automatisation et surveillance des installations industrielles

Informations de commande

Option	Code sur cette UGS	Description
Référence de commande	330104-00-14-10-02-05	Sonde de proximité 3300 XL de 8 mm, filetage M10 x 1
A - Longueur non filetée	00	Longueur non filetée de 0,0 mm
B - Longueur du boîtier	14	Longueur du boîtier de 140 mm
C - Longueur totale	10	1,0 mètre (3,3 pieds) de longueur totale
D - Connecteur/câble	02	Connecteur coaxial miniature ClickLoc, câble standard
E - Homologation par un organisme	05	Homologations CSA, ATEX, IECEx

Spécifications techniques

Fabricant	Bently Nevada
Modèle	330104
Diamètre de la sonde	8 mm
Type de filetage	M10 x 1
Matériau du boîtier	Acier inoxydable
Longueur totale	1,0 mètre
Connecteur	Connecteur coaxial miniature ClickLoc
Homologation pour zone dangereuse	CSA, ATEX, IECEx
Plage de température	-55 °C à +177 °C (extrémité de la sonde)

Directives d’installation

• Vérifiez que l’écartement de la sonde est correctement réglé conformément au manuel du système de surveillance 3300 XL.
• Utilisez des supports de montage appropriés (par ex. un support fileté M10 x 1) pour fixer le corps de la sonde.
• Assurez un blindage approprié du câble d’extension afin d’éviter les interférences du signal.
• Installez les capteurs Proximitor dans un boîtier protégé contre les intempéries (IP54 ou supérieur) en cas de montage dans des environnements difficiles.
• Vérifiez les plans d’installation en zone dangereuse (par ex. 141092 ou 140979) pour connaître les exigences spécifiques à chaque zone.

Conformité et certifications

• CSA (Association canadienne de normalisation)
• ATEX (Atmosphères explosibles)
• IECEx (Commission électrotechnique internationale pour les atmosphères explosives)
