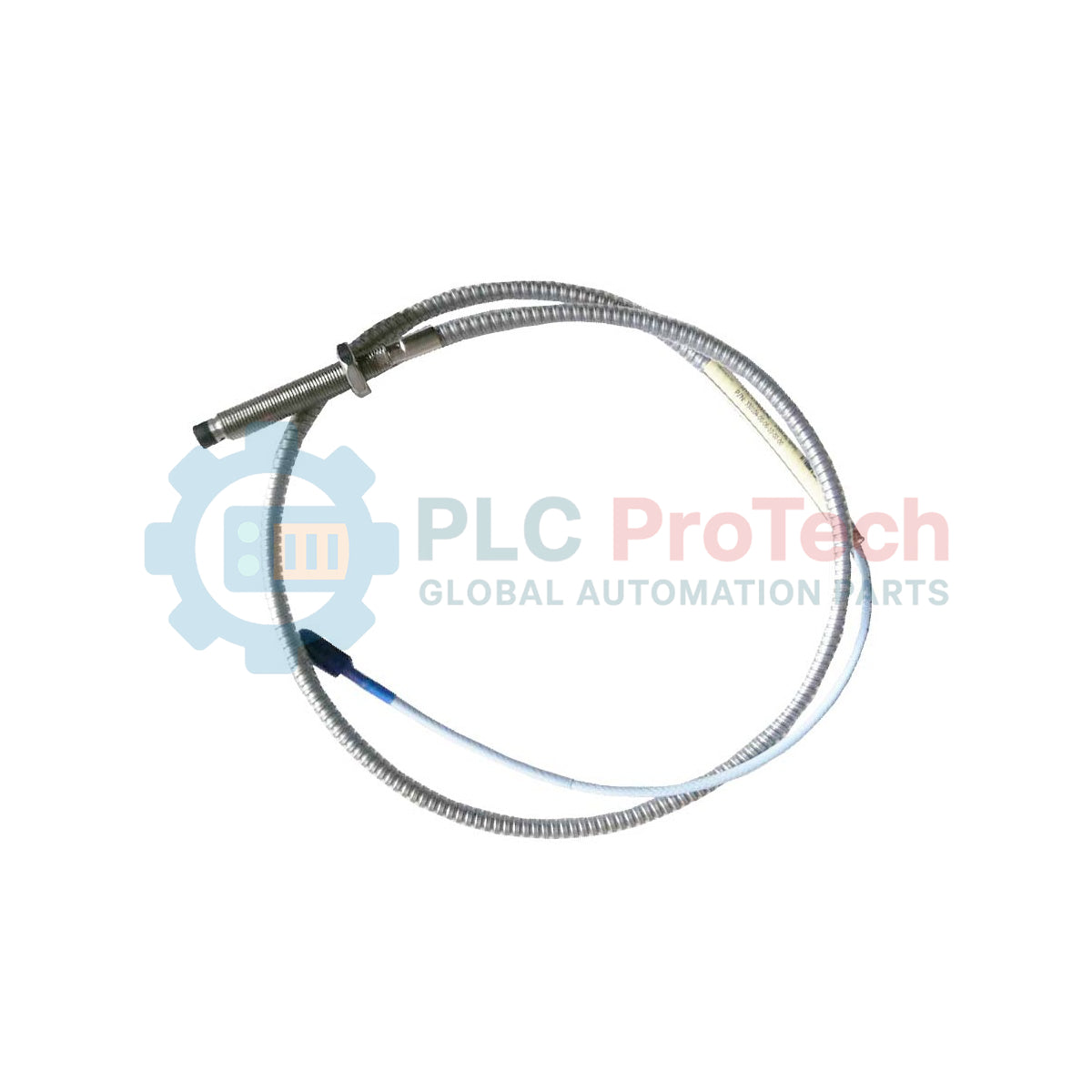

Sonde de proximité métrique Bently Nevada 330104-00-18-10-01-CN 3300 XL

Description

Conçue pour les systèmes de protection des machines critiques, la sonde de proximité métrique Bently Nevada 330104-00-18-10-01-CN fournit une mesure sans contact précise du déplacement statique et dynamique de l’arbre. Cette sonde de proximité métrique fonctionne au sein du système de transducteur 3300 XL 8 mm et mesure les vibrations, la position et la vitesse sur des machines à paliers à film d’huile, telles que les turbines à vapeur, les turbines à gaz, les compresseurs et les pompes.

Le capteur est équipé d’une pointe robuste en sulfure de polyphénylène (PPS), surmoulée sur le boîtier de la sonde en acier inoxydable afin de former une étanchéité hermétique contre l’huile, l’eau et les solvants industriels. Avec un filetage M10 x 1, une longueur totale de boîtier de 180 mm et une longueur totale de câble de 1,0 mètre, cette configuration assure une intégration mécanique fiable et un réglage précis de l’entrefer dans les environnements industriels exigeants.

Caractéristiques

• Technologie à courants de Foucault pour une mesure sans contact de haute précision.
• Pointe de sonde robuste en PPS, surmoulée sur un boîtier en acier inoxydable AISI 303 ou 304.
• Câble standard de 1,0 mètre avec connecteur coaxial miniature ClickLoc intégré et protecteur de connecteur.
• Entièrement compatible avec les capteurs Proximitor Bently Nevada 3300 XL 8 mm et les câbles d’extension.
• Homologations CN propres à chaque pays pour les environnements industriels réglementés.

Applications

• Surveillance de la position et des vibrations du rotor d’une turbine à vapeur.
• Analyse des vibrations radiales et axiales de l’arbre d’un compresseur centrifuge.
• Surveillance de la position axiale d’une turbine à gaz industrielle.
• Alignement de l’arbre d’un générateur hydroélectrique.
• Suivi du déplacement de l’arbre d’une boîte de vitesses à grande vitesse.

Spécifications techniques

Connexions et interfaces

Directives d’installation

• Assurez-vous que la surface cible est perpendiculaire à l’axe de la pointe de la sonde afin d’éviter les erreurs de mesure.
• Respectez un rayon de courbure minimal de 25,4 mm pour le câble coaxial lors de l’installation afin d’éviter toute dégradation du signal.
• Fixez le corps de la sonde à l’aide d’un contre-écrou ou du produit de freinage de filetage spécifié après avoir établi la tension d’écart opérationnelle.
• Maintenez un espacement minimal de 40 mm entre les sondes afin d’éviter la diaphonie et les champs électromagnétiques perturbateurs.

Conformité et certifications

• Homologations CN (certifications selon les normes spécifiques aux pays pour les zones dangereuses)
• Conforme CE
