Bently Nevada 330104-12-20-10-02-00 Sonde de proximité 3300 XL 8 mm

Description

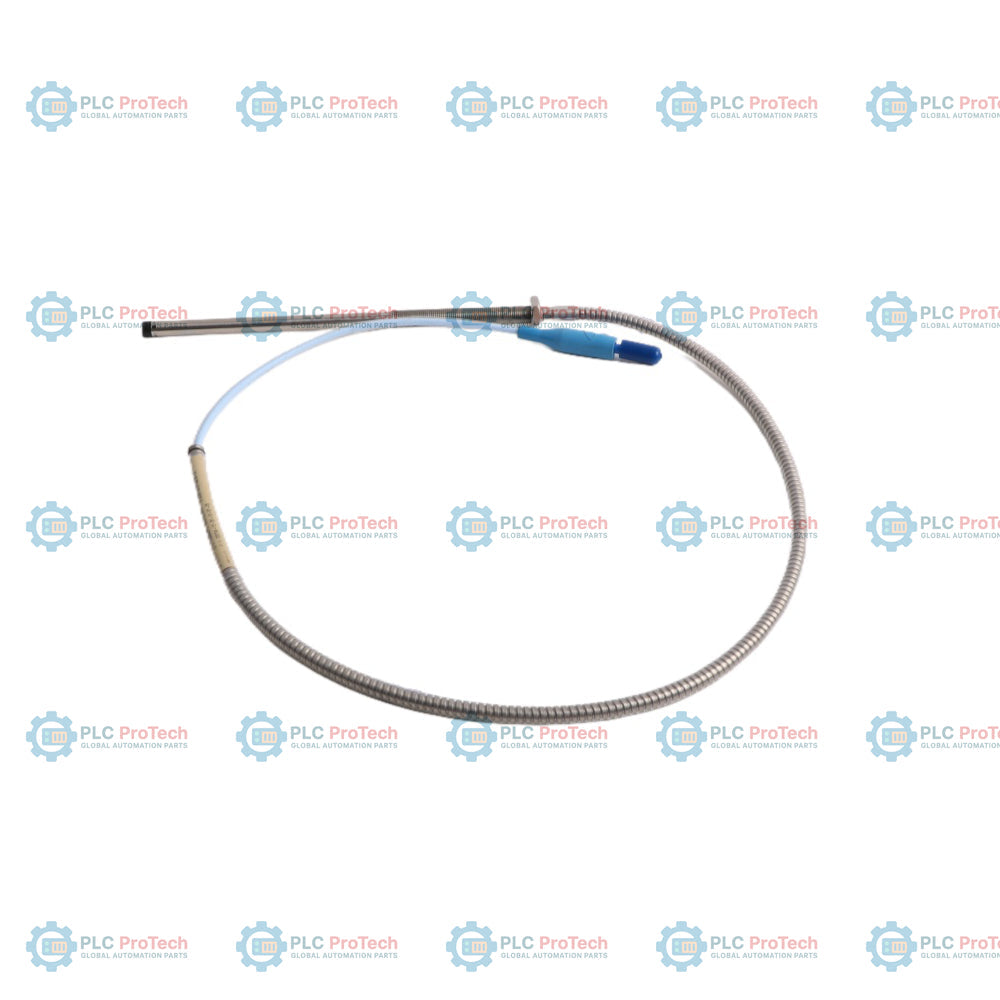

La 330104-12-20-10-02-00 Il s’agit d’une sonde de proximité de 8 mm du système de transducteurs Bently Nevada 3300 XL, conçue pour la mesure sans contact du déplacement par courants de Foucault. Cette configuration spécifique comporte un filetage M10 x 1, une longueur non filetée de 120 mm (option 12), une longueur de boîtier de 200 mm (option 20) et une longueur totale du système de 1,0 mètre (option 10). Elle est équipée d’un câble armé (série 330104) offrant une protection physique renforcée dans les environnements industriels et utilise un connecteur coaxial miniature ClickLoc (option 02) pour une transmission fiable du signal dans les chaînes de surveillance 3300 XL.

Ce transducteur est destiné aux applications de protection des machines, telles que la surveillance des vibrations d’arbre et de la position axiale sur les équipements tournants critiques. L’intégration d’un câble armé protège le fil contre l’abrasion et les débris, tandis que l’interface de connecteur standard assure la compatibilité avec le capteur Proximitor 3300 XL standard et les composants de câble d’extension. Cette unité ne nécessite pas d’homologations spéciales pour zones dangereuses (option 00).

Caractéristiques

• Filetage M10 x 1 avec blindage intégré pour une protection mécanique dans les environnements soumis à de fortes vibrations ou abrasifs.
• Configuration avec une longueur totale du système de 1,0 mètre.
• Connecteur coaxial miniature ClickLoc pour une connexion électrique constante et fiable.
• Compatible avec les capteurs Proximitor 3300 XL et les câbles d’extension 3300 XL.
• Adaptée à la surveillance des machines critiques, notamment les turbines, les compresseurs et les pompes.
• Encapsulation robuste de l’extrémité de la sonde en plastique PPS pour une stabilité à long terme.

Applications

• Mesure des vibrations radiales et de la position axiale sur les machines tournantes industrielles.
• Surveillance dans les environnements où une protection par câble armé est requise contre l’usure mécanique.
• Surveillance des turbines et compresseurs dans les secteurs de la production d’électricité, de la pétrochimie et du pétrole et du gaz.

Informations de commande

Spécifications techniques

Directives d’installation

• Veillez à respecter l’écartement de la sonde spécifié par les exigences du système de surveillance des machines.
• Utilisez le support de montage approprié pour fixer la sonde et maintenir son alignement.
• Éloignez le câble armé des lignes haute tension afin de réduire les interférences électromagnétiques.
• Veillez à protéger, si possible, le point de raccordement entre la sonde et le câble d’extension contre une immersion directe dans l’huile, malgré la compatibilité avec les câbles FluidLoc/standard.
