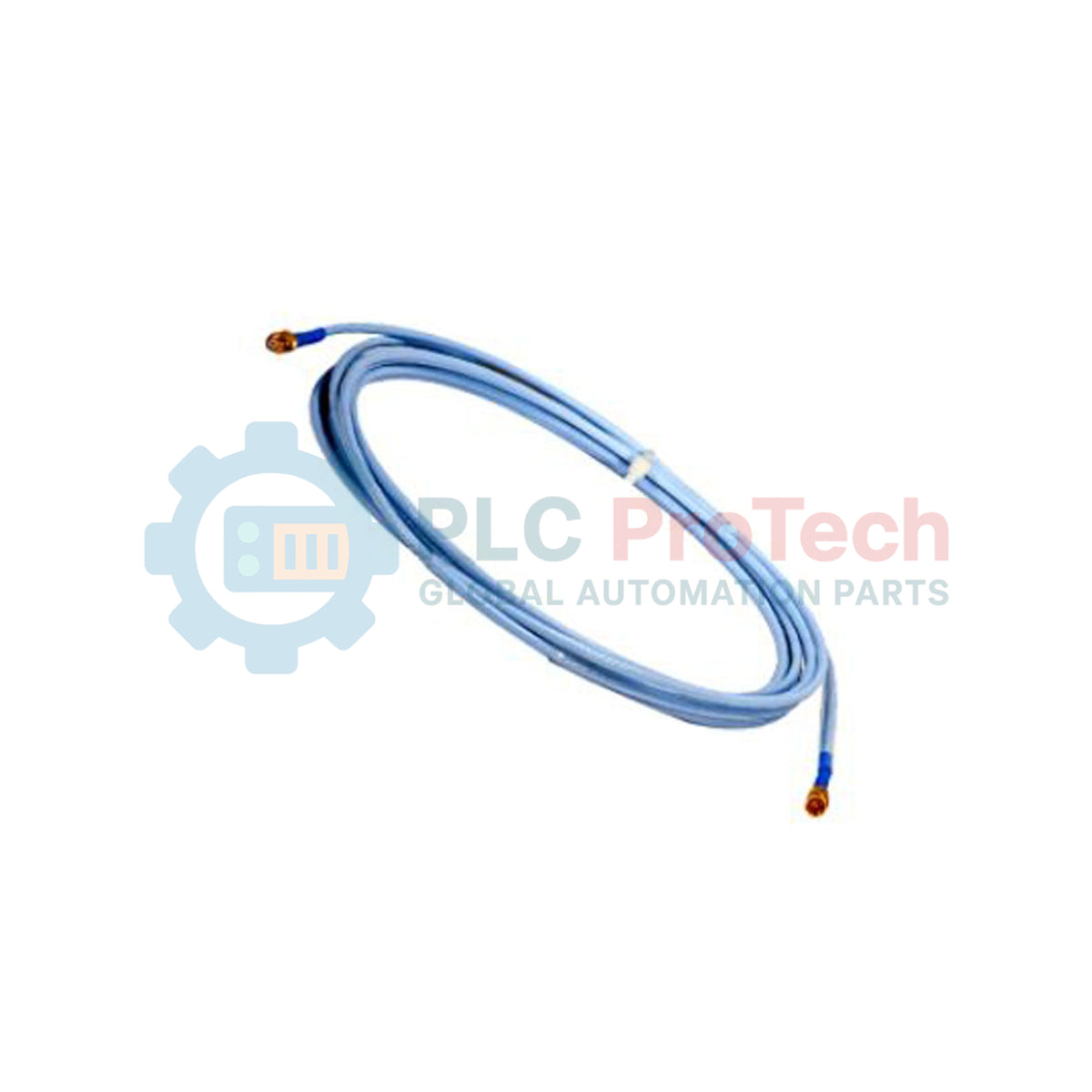

Câble d'extension de proximité Bently Nevada 330130-045-03-CN 3300 XL

Description

Transmettant des signaux de courants de Foucault haute fréquence essentiels avec une perte minimale, le Bently Nevada 330130-045-03-CN constitue un maillon indispensable des architectures de protection des machines. Ce câble d’extension haut de gamme s’interface directement avec le système de transducteur de proximité 3300 XL 8 mm et transmet des mesures précises de l’entrefer et des vibrations aux systèmes de surveillance industriels. Conçu pour les environnements industriels difficiles, ce modèle spécifique intègre une protection mécanique blindée et une protection robuste des connecteurs afin de garantir l’intégrité du signal, même en cas de contraintes physiques ou d’exposition à des produits chimiques.

Caractéristiques

• Protection blindée intégrée : le câble est équipé d’une gaine blindée en acier inoxydable qui protège la ligne coaxiale interne délicate contre les risques d’écrasement mécanique, l’usure abrasive et les forces de coupe.
• Protections de connecteur incluses : les protections de connecteur en élastomère de silicone installées en usine empêchent la pénétration des fluides, la contamination par des particules et les déconnexions accidentelles aux points de jonction critiques.
• Âme coaxiale à impédance adaptée : des caractéristiques électriques spécifiquement étalonnées empêchent la réflexion du signal et maintiennent la précision de phase sur l’ensemble du spectre de fréquences.
• Conformité réglementaire régionale : la désignation « CN » indique une autorisation et une documentation conformes aux exigences strictes en matière d’importation nationale et de certifications pour zones dangereuses.

Applications

• Turbines à vapeur et à gaz : surveillance haute fiabilité des vibrations radiales et de la position de la poussée axiale.
• Compresseurs centrifuges et axiaux : analyse de la dynamique des arbres et des vibrations des carters dans les usines de traitement pétrochimique.
• Grandes pompes d’alimentation de chaudières : suivi continu de l’état des jeux de paliers soumis à de fortes pressions de fonctionnement.
• Générateurs industriels et boîtes de vitesses : détection précoce des défauts grâce à la mesure dynamique de proximité à l’intérieur des carters de machines fermés.

Spécifications techniques

Connexions et interfaces

Observations techniques empiriques

Modèles alternatifs et compatibilité

La longueur physique du câble de 4.5 mètres est spécifiquement conçue pour fonctionner avec une sonde de proximité de 0.5 mètre afin d’obtenir une longueur totale calibrée du système électrique de 5.0 mètres. Remplacer un composant système de 9.0 mètres (tel qu’un capteur Proximitor de 9.0 mètres) par cette configuration de 5.0 mètres entraînera immédiatement des erreurs de discordance d’étalonnage et des relevés de facteur d’échelle très imprécis. Vérifiez la longueur calibrée du système de votre capteur Proximitor avant son déploiement.

Pièges liés à l’application et remarques d’ingénierie

Bien que la gaine blindée offre une protection extrême contre les dommages mécaniques, elle augmente le rayon de courbure physique minimal. Forcer ce câble dans des coudes de conduit standard plus serrés que 75 mm peut pincer le cœur diélectrique interne, modifier la capacitance et dégrader la réponse en fréquence globale du système. Concevez toujours les boîtes de jonction et les entrées de conduits avec des courbures amples.

Conseils de mise en service et de câblage

Assurez-vous que toutes les interfaces coaxiales sont parfaitement sèches et exemptes de graisse ou d’huile de coupe avant d’effectuer le raccordement final. Utilisez une clé dynamométrique spécialisée pour connecteurs coaxiaux (couple recommandé : 0.45 à 0.56 Nm) afin d’éviter un serrage excessif ou l’endommagement des filetages miniatures délicats, ce qui pourrait provoquer un bruit de signal intermittent ou des micro-déconnexions sous les fortes vibrations des machines.

Directives d’installation
