Bently Nevada 330171-00-08-10-02-00 Sondes de proximité 3300 5 mm

Description

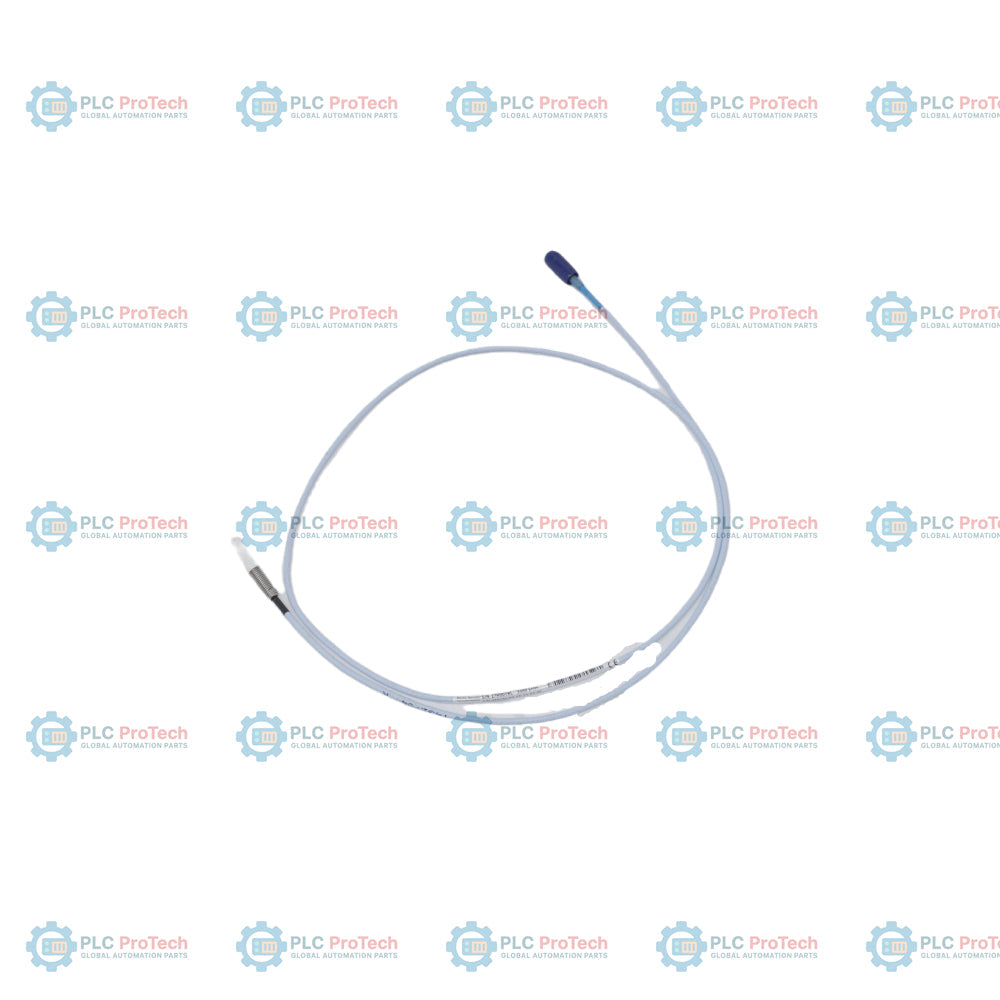

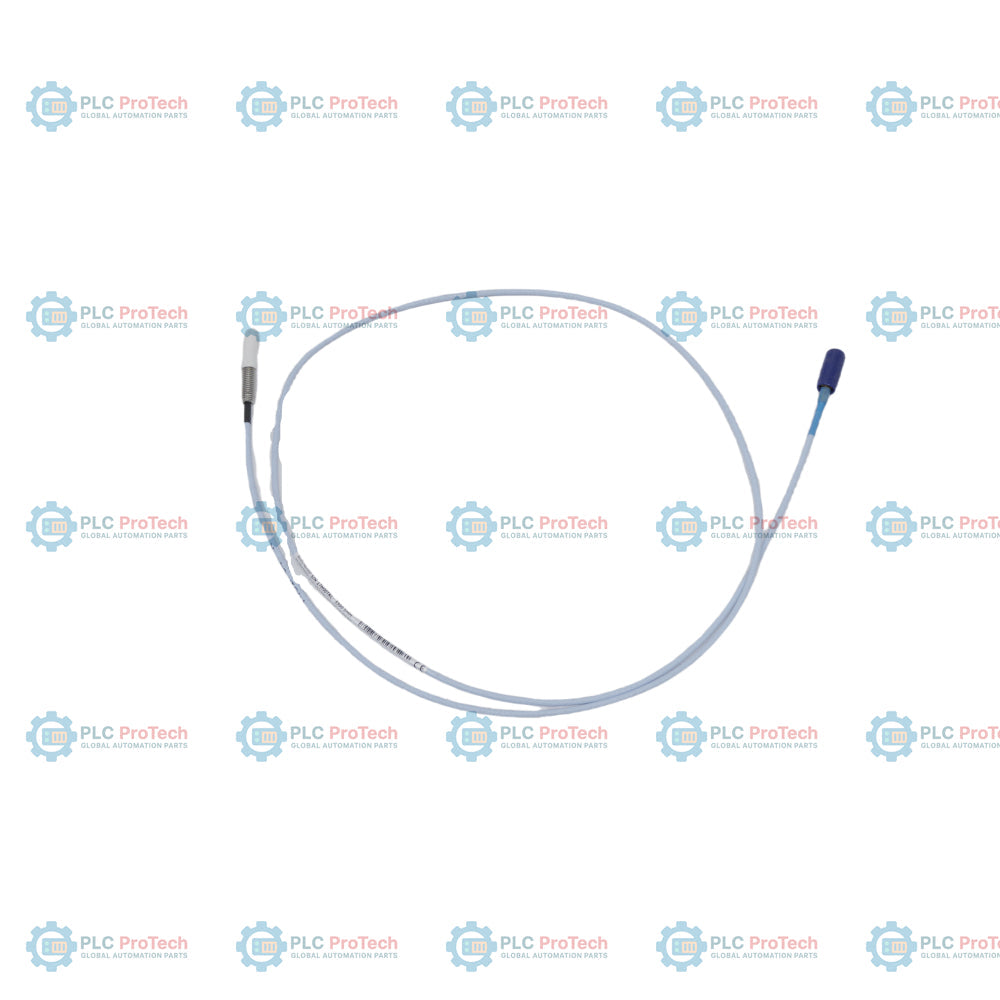

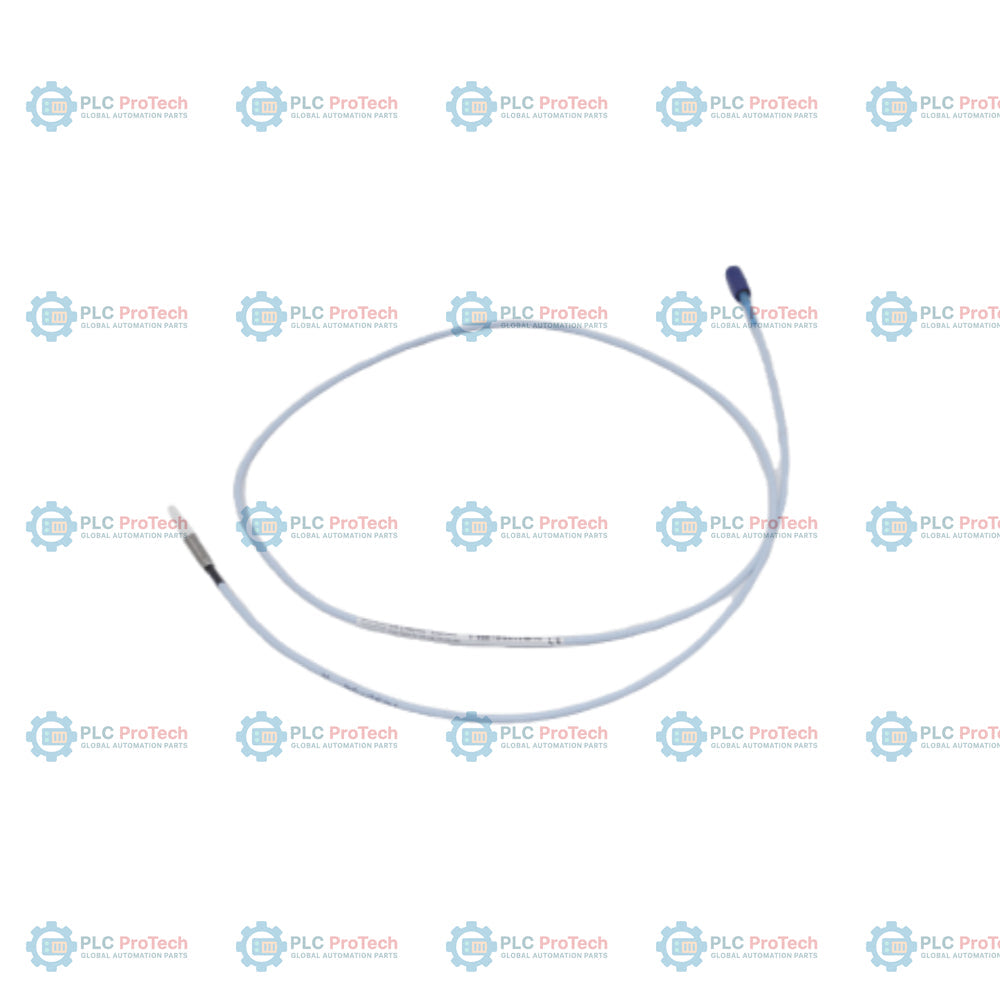

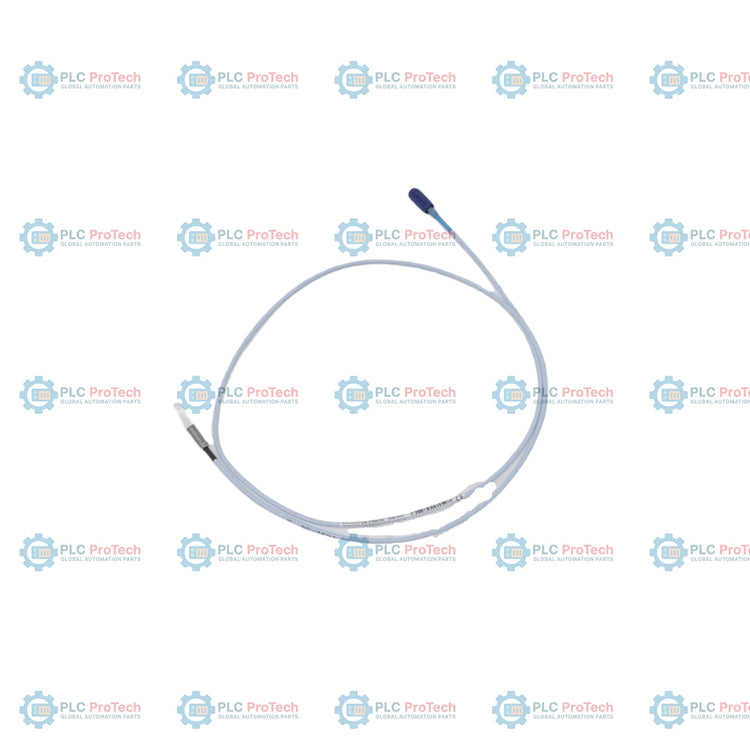

L'option 00 (longueur non filetée de 0,0 po), l'option 08 (longueur de boîtier de 0,8 po), l'option 10 (longueur totale de 1,0 m) et l'option 02 (connecteur ClickLoc sans protecteur) définissent cette configuration spécifique de sonde de proximité 3300 de 5 mm — 330171-00-08-10-02-00. Ce capteur de déplacement à courants de Foucault non armé est utilisé dans les espaces mécaniques exigus où les sondes plus grandes de 8 mm ou 11 mm ne peuvent pas être installées physiquement, par exemple entre les patins d'un palier de butée ou dans des carters de machines compacts. Fonctionnant selon le principe des courants de Foucault, le capteur mesure l'entrefer statique (position) et le mouvement dynamique (vibration) par rapport à une cible conductrice en acier AISI 4140.

Cette variante spécifique comporte un corps fileté 1/4-28 UNF sans armure protectrice en acier inoxydable. Grâce à un câble standard intégré de 1,0 mètre se terminant par un connecteur coaxial ClickLoc miniature, cette configuration permet une connexion directe à un câble d'extension 3300 XL et à un capteur Proximitor, constituant ainsi un système transducteur complet de 5 mm avec un facteur d'échelle incrémentiel de 7,87 V/mm (200 mV/mil).

Caractéristiques

• Corps non armé 1/4-28 UNF : Boîtier fileté en acier inoxydable sans tresse d'armure métallique externe pour les installations standard disposant d'un espace de cheminement.
• Longueur non filetée de 0,0 pouce : La longueur de boîtier de 0,8 pouce entièrement filetée permet un réglage maximal dans les supports de montage ou les carters de machines taraudés.
• Longueur totale de câble de 1,0 mètre : Câble triaxial intégré de 75 ohms pour les installations compactes, se terminant par un connecteur ClickLoc plaqué or.
• Connecteur ClickLoc miniature : Connexion coaxiale en laiton plaqué or avec un mécanisme de verrouillage positif qui résiste aux vibrations sans nécessiter d'outils spéciaux.
• Diamètre de pointe de 5 mm : Pointe de sonde à profil fin pour les emplacements exigus, tout en maintenant une plage linéaire de 2,0 mm (80 mils), comparable à celle des sondes standard de 8 mm.

Applications

Généralement utilisé pour mesurer les vibrations de l'arbre et la position axiale sur les machines tournantes industrielles, notamment :

• Petites machines à paliers à film fluide avec des jeux internes limités
• Paliers de butée avec un espace minimal entre les patins
• Moteurs électriques, générateurs, pompes et turbomachines à grande vitesse
• Mesures de phase de référence Keyphasor et applications de suivi de vitesse

Informations de commande

Spécifications techniques

Directives d’installation

• Préparation du trou de montage : Lors du perçage et du taraudage d’un trou de montage pour cette sonde 1/4-28 UNF, utilisez un foret de taraudage n° 3 ou supérieur afin d’éviter le grippage.
• Engagement du filetage : L’engagement maximal du filetage est conforme à la norme industrielle de 1,5 fois le diamètre nominal du filetage. Évitez tout serrage excessif ou engagement excessif du filetage, car cela peut provoquer un grippage lors de l’installation.
• Rayon de courbure du câble : Maintenez un rayon de courbure minimal du câble de 25,4 mm (1,0 pouce) afin d’éviter d’endommager les conducteurs internes.
• Couple de serrage du connecteur : Les connecteurs ClickLoc doivent être assemblés à la main jusqu’à entendre un clic. N’utilisez pas d’outils spéciaux, sauf pour l’assemblage avec un connecteur en acier inoxydable non XL, qui nécessite un serrage manuel complété d’un 1/8 de tour à l’aide d’une pince.
• Mise à la terre : Assurez-vous que le blindage du câble triaxial intégré est correctement mis à la terre via le câble d’extension associé jusqu’à la borne commune du capteur Proximitor afin d’éviter les interférences dues au bruit électrostatique.

Conformité et certifications

• Directive CEM : EN 61000-6-2, EN 61000-6-4, Directive 2014/30/UE
• Directive RoHS : 2011/65/UE
• Maritime : Règles ABS 2009 pour les navires en acier
