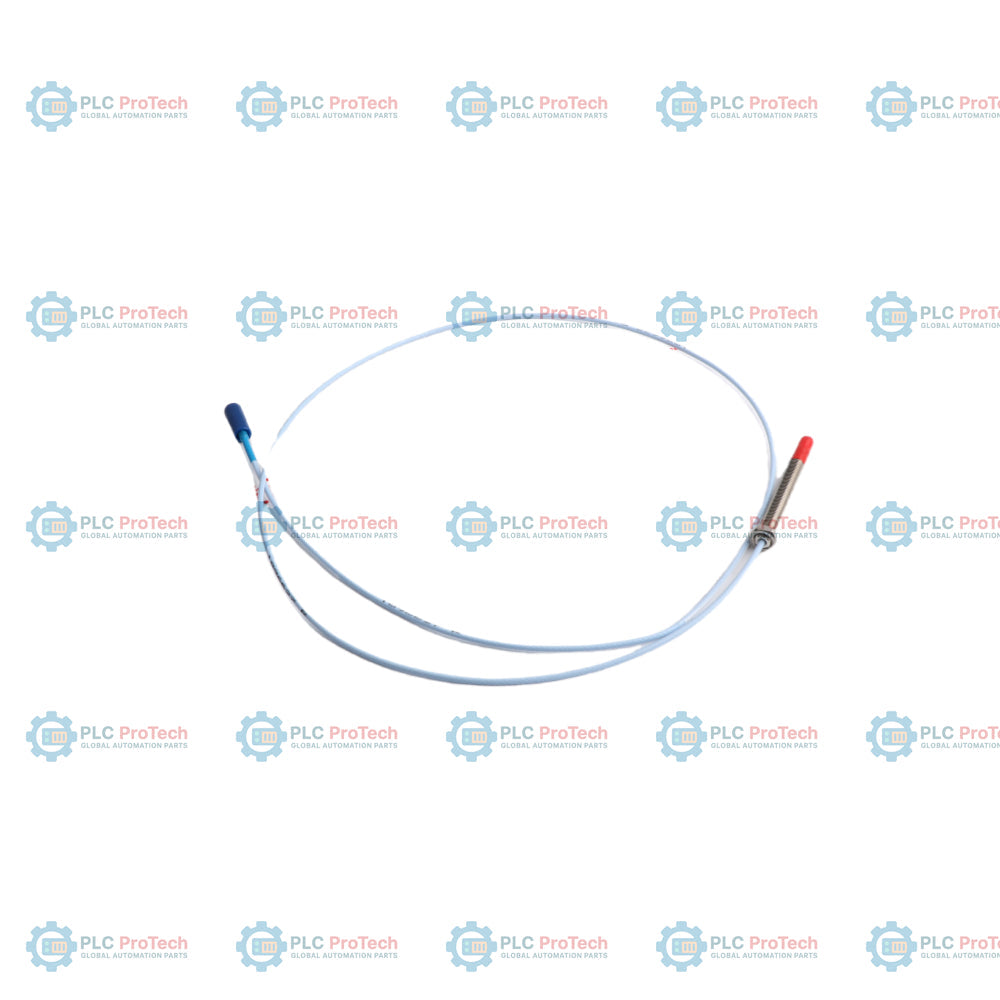

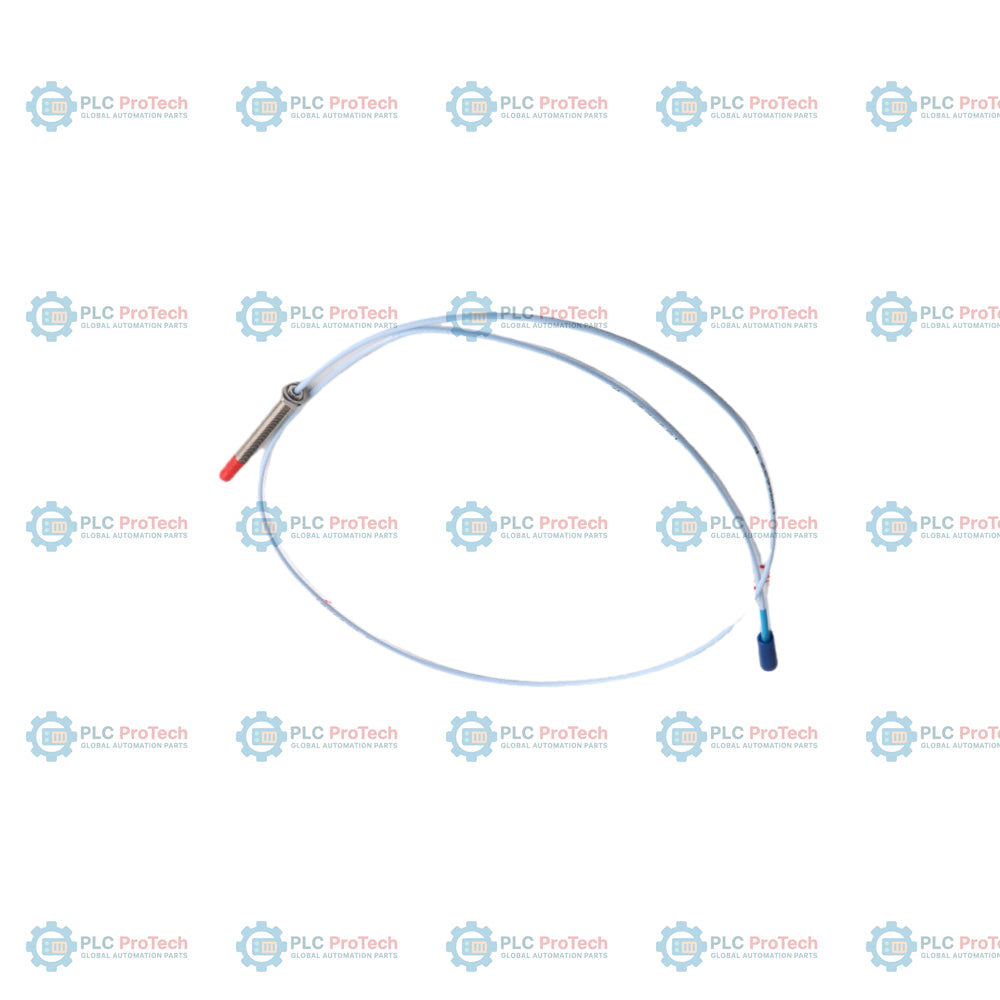

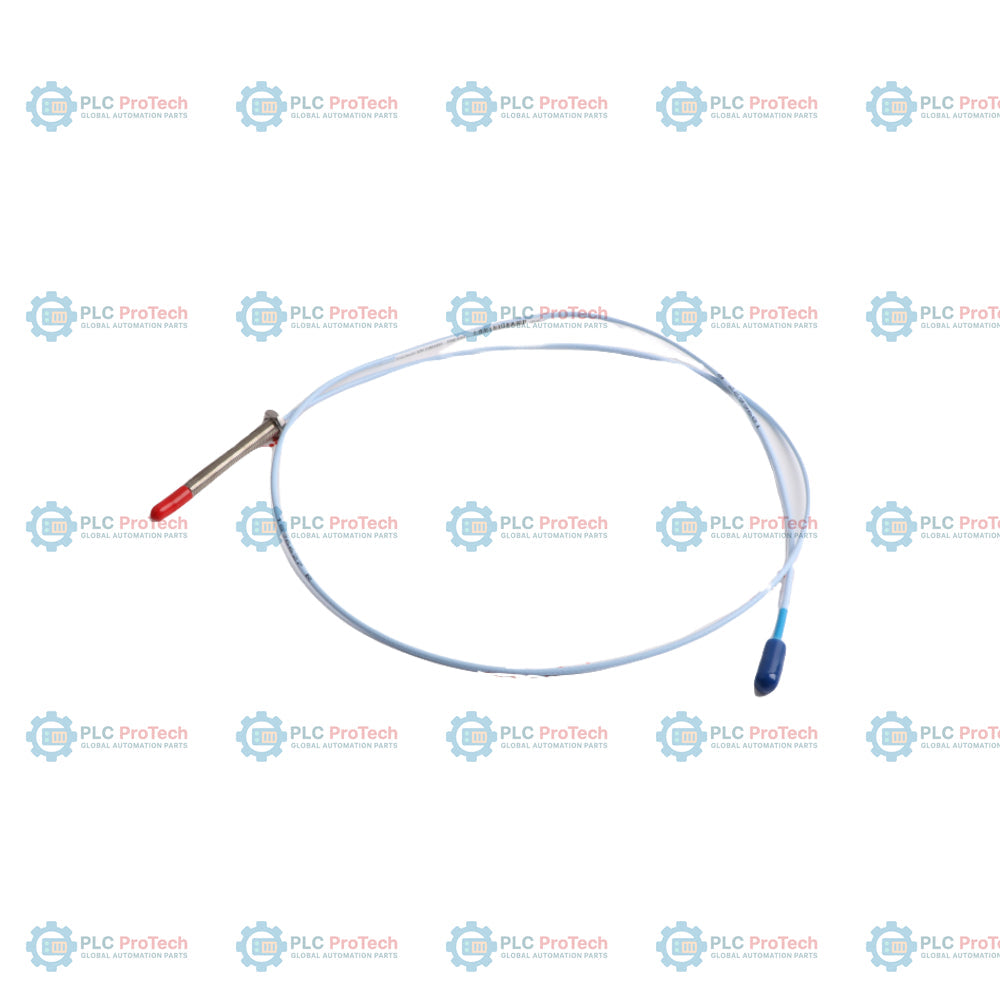

Sonde de proximité Bently Nevada 3300 de 5 mm 330173-00-06-10-02-00

Description

330173-00-06-10-02-00 : Cette sonde filetée métrique M8 x 1 spécifie une configuration de sonde de proximité 3300 5 mm avec une longueur non filetée de 0,0 mm (entièrement filetée), une longueur totale du boîtier de 60 mm, une longueur totale du système/câble de 1,0 mètre et un connecteur coaxial miniature ClickLoc standard, sans armure ni homologation pour zones dangereuses.

Le système de transducteur convertit la distance entre l’extrémité de sonde de 5,2 mm et la surface conductrice d’une cible en une tension électrique stable. Fonctionnant selon le principe des courants de Foucault, ce système est principalement utilisé pour surveiller la position statique de l’arbre, le déplacement axial et les vibrations dynamiques de l’arbre dans les machines tournantes à grande vitesse disposant d’un espace de montage limité. Cette configuration garantit une interchangeabilité complète avec les capteurs Proximitor 3300 5 mm et les câbles d’extension compatibles, éliminant ainsi le besoin d’une adaptation individuelle des composants ou d’un étalonnage sur banc.

Caractéristiques

• Filetage métrique M8 x 1 avec une longueur de boîtier entièrement filetée de 60 mm (portion non filetée de 0,0 mm) pour les trous de montage compacts.
• Méthode de moulage brevetée TipLoc qui augmente la résistance de la liaison mécanique entre l’extrémité de sonde de 5,2 mm et le corps en acier inoxydable.
• Câble coaxial isolé en FEP de 1,0 m avec connecteur coaxial miniature ClickLoc standard.
• Configuration avec câble sans armure pour les salles blanches, les panneaux standard ou les parcours en conduit protégé.
• Système de mesure sans contact par courants de Foucault compatible avec les capteurs Proximitor 3300 XL 5 mm et les câbles d’extension.
• Plage linéaire de 2,0 mm (80 mils) commençant à 0,25 mm (10 mils) de la cible afin de fournir des signaux de position ou de vibration.

Applications

• Mesure des vibrations radiales de l’arbre et de la position axiale sur les machines équipées de paliers à film d’huile.
• Détection de vitesse et génération d’un signal de référence de phase Keyphasor dans les installations à espace restreint.
• Protection des machines sur les turbines, compresseurs, pompes et moteurs industriels à encombrement réduit.

Informations de commande

Spécifications techniques

Connexions et interfaces

Directives d’installation

• Cheminement des câbles : Évitez de faire passer les câbles coaxiaux à proximité de circuits haute tension ou de conduits électriques transitoires afin de réduire les interférences de bruit EMI/RFI.
• Protection du connecteur : Maintenez la connexion propre et sèche. Dans les applications sans huile, appliquez un ruban de silicone auto-amalgamant pour protéger la liaison entre la sonde et le câble d’extension. N’utilisez pas de ruban de silicone dans les zones exposées à l’huile de turbine.
• Couple de montage : Ne dépassez pas le couple de serrage maximal de 7,3 N-m (65 in-lb) lors du montage du boîtier fileté afin d’éviter la déformation du boîtier M8. Le couple recommandé est de 5,1 N-m (45 in-lb).
• Réglage de l’écartement de la sonde : Veillez à ce que l’écartement physique corresponde à 1,27 mm (50 mils) afin d’aligner précisément la mesure sur le centre de la plage linéaire du capteur Proximitor.

Conformité et certifications

• Directive CEM 2014/30/UE (EN 61000-6-2, EN 61000-6-4)
• Directive RoHS 2011/65/UE
• FCC Partie 15
