Présentation du produit

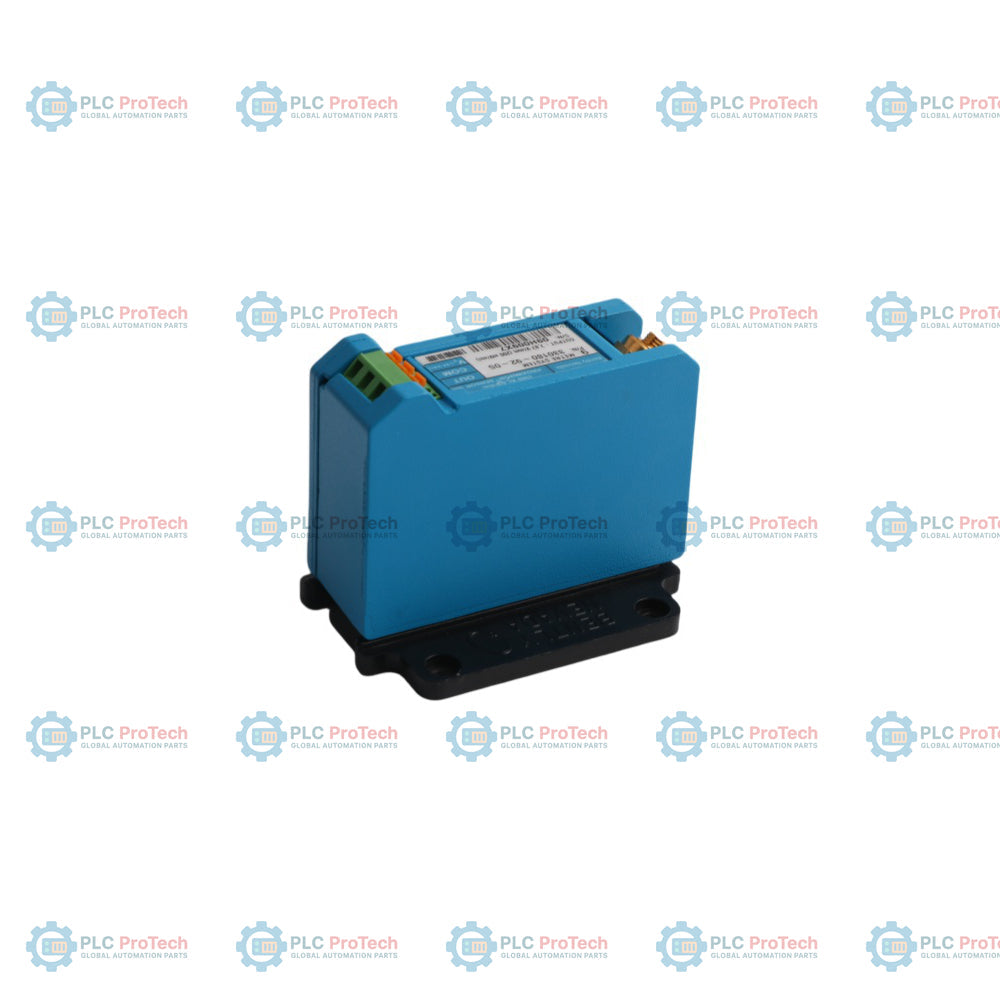

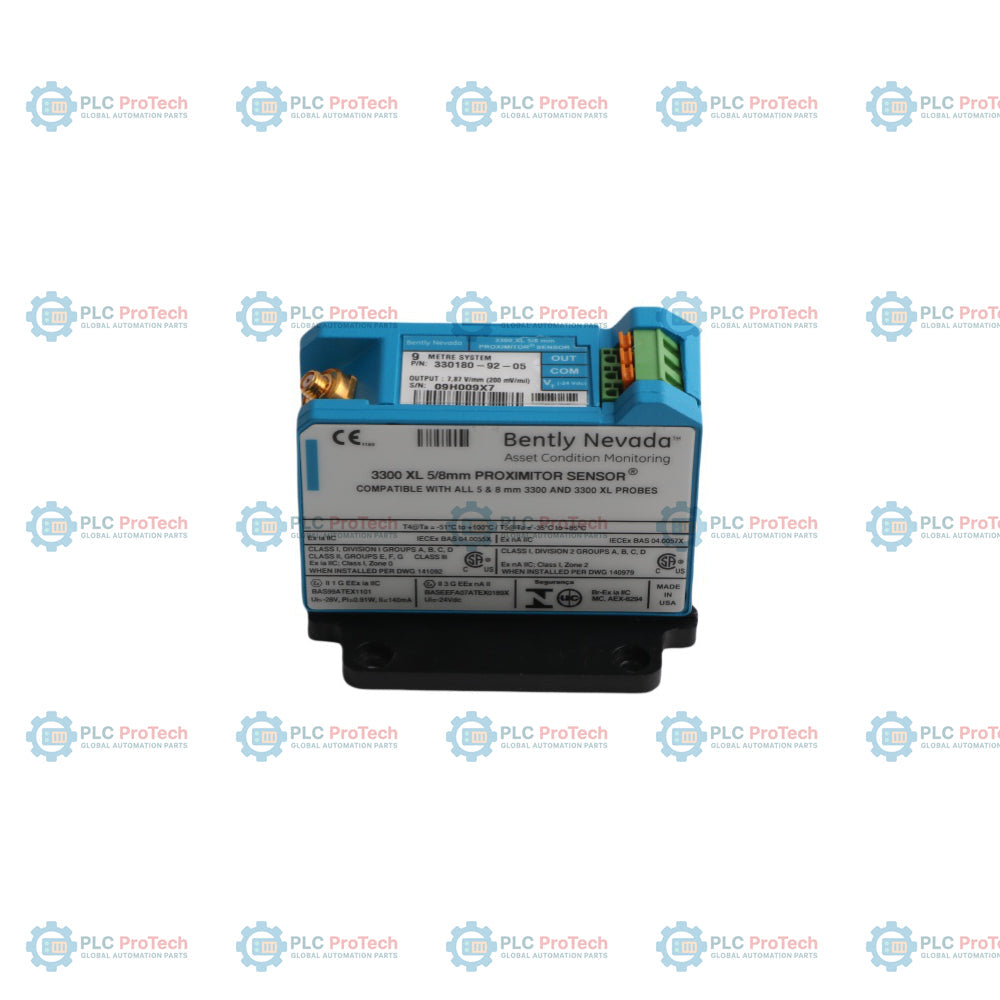

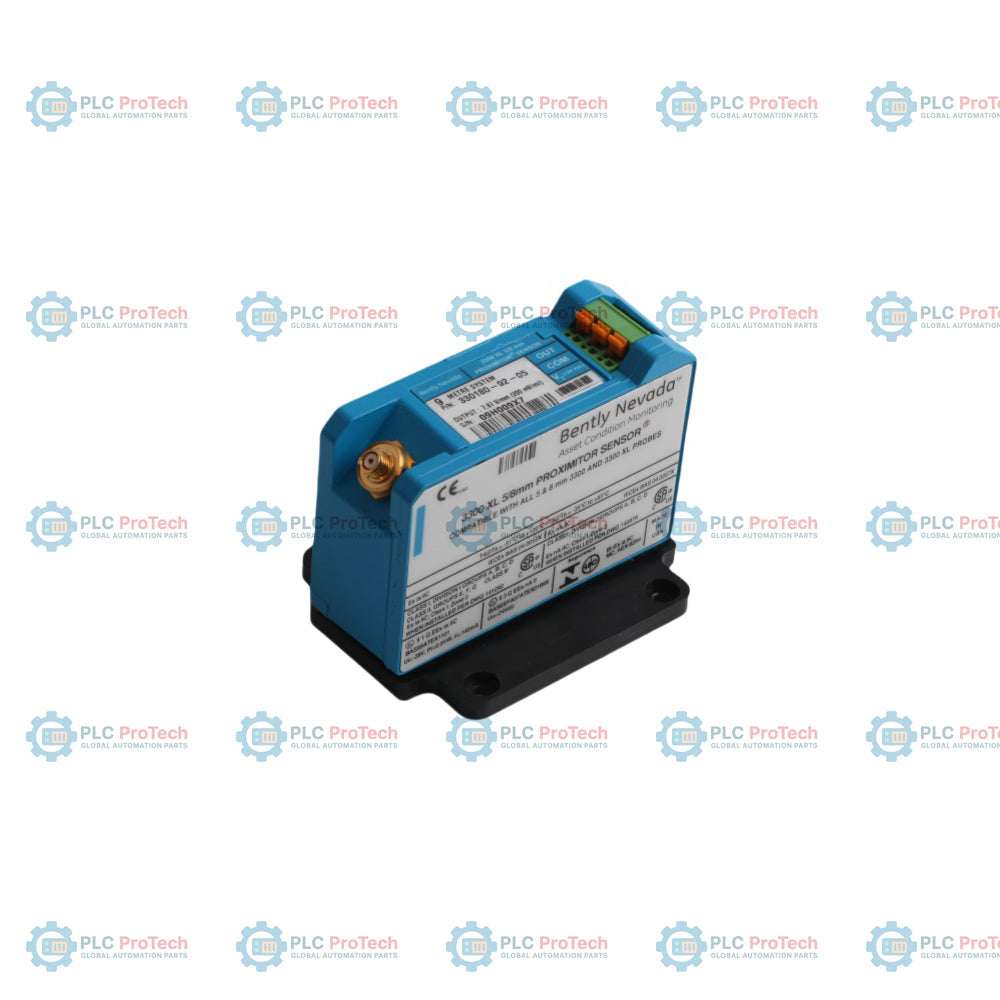

Le 330180-92-05 est un dispositif de conditionnement de déplacement à courants de Foucault de haute précision, développé par Bently Nevada pour la série de surveillance de l’état des machines 3300 XL . Agissant comme module central de traitement du signal au sein d’un circuit de sonde de proximité sans contact, ce matériel convertit les variations brutes du champ radiofréquence (RF) en mesures de tension linéaires directement proportionnelles à la position de l’arbre. Les équipements industriels stratégiques, notamment les générateurs à turbine à vapeur de grande puissance dans les centrales électriques, les compresseurs centrifuges haute pression dans les raffineries de pétrole et les broyeurs industriels dans les sites de traitement minier, s’appuient sur le 330180-92-05 (330180-92-05) pour suivre le jeu dynamique des paliers à film d’huile. En fournissant au système de rack 3500 des mesures stables des vibrations et de la poussée, inférieures au micromètre, ce capteur détecte précocement le fouettement structurel de l’huile ou le désalignement de l’arbre. Il évite ainsi les arrêts intempestifs et catastrophiques des machines, protège les arbres rotatifs coûteux et réduit les temps d’arrêt imprévus de l’usine.
Décomposition du suffixe
La configuration matérielle exacte, l’étalonnage de la boucle système complète et le profil d’homologation pour zones dangereuses du capteur de proximité 330180-92-05 peuvent être décodés systématiquement grâce à sa structure alphanumérique de suffixe.
-
Racine produit 330180 : Identifie la classification matérielle fondamentale de l’unité de capteur de proximité 3300 XL haute performance.
-
Option de longueur système -92 : Définit une longueur totale de boucle système étalonnée de 9,0 mètres (29,5 pieds). Ce paramètre garantit que l’oscillateur interne correspond à l’impédance d’un kit combiné de sonde et de câble d’extension de 9,0 mètres, sans nécessiter de réétalonnage local sur site. Cette option spécifie précisément un châssis à montage sur panneau, sans matériel spécialisé de montage sur rail DIN inclus.
-
Option d’homologation multi-organismes -05 : Certifie que le module satisfait aux normes internationales strictes de protection contre les explosions pour les zones dangereuses et dispose simultanément des certifications de sécurité CSA, ATEX et IECEx pour une installation dans des environnements explosibles de zones 0, 1 et 2.
Normes de performance technique et dimensions
| Paramètre de protection des machines |
Valeur d’ingénierie du capteur industriel |
| Identité du modèle |
330180-92-05 |
| Fabricant de la marque |
Bently Nevada (unité commerciale de Baker Hughes) |
| Gamme du système de contrôle |
Plateforme de transducteurs de proximité 3300 XL |
| Interface du transducteur |
Accepte les sondes 3300 de 5 mm, 3300 de 8 mm et 3300 XL de 8 mm |
| Matériau structurel du châssis |
Coque en aluminium moulé A308 de qualité supérieure |
| Étalonnage de l’échelle système |
9,0 mètres (longueur totale combinée de la sonde et du câble) |
| Facteur d’échelle du signal |
7,87 V/mm (200 mV/mil), sortie linéaire nominale |
| Courant de fonctionnement absorbé |
Consommation nominale de 2 mA à 12 mA |
| Tension d’alimentation nominale |
Entrée d’alimentation négative de -24 VDC via le rack de surveillance |
| Poids net du matériel |
0,246 kg |
| Plage thermique de fonctionnement |
Plage ambiante étendue de -51 à +100 deg C |
| Limites de température de stockage |
Plage de stockage structurelle de -51 à +105 deg C |
| Lieu de fabrication |
États-Unis (USA) |
Maintenance du transducteur et FAQ opérationnelle
Ce capteur de proximité de 9,0 mètres peut-il fonctionner avec un ensemble de câble d’extension standard de 5,0 mètres ?
Non. La matrice d’oscillation interne du 330180-92-05 est spécifiquement réglée pour correspondre aux caractéristiques capacitives et inductives d’un système de 9,0 mètres. L’association de ce module avec un kit de sonde et de câble de 5,0 mètres modifie la fréquence de résonance, ce qui altère le facteur d’échelle par rapport à la valeur standard de 7,87 V/mm (200 mV/mil) et produit des données de vibration incorrectes.
Quels avantages spécifiques sur site le matériau du boîtier en aluminium moulé A308 offre-t-il ?
Le boîtier en aluminium moulé A308 de qualité supérieure agit comme un blindage durable qui bloque les interférences électromagnétiques haute fréquence (EMI) et le bruit radiofréquence afin qu’ils n’affectent pas les circuits internes. Il offre également une excellente protection physique contre les chocs mécaniques, la corrosion atmosphérique et la pénétration d’humidité dans les environnements difficiles des plateformes de compresseurs.
Comment un technicien électricien peut-il distinguer un court-circuit de sonde d’un défaut de circuit ouvert pendant le fonctionnement ?
En mesurant la tension d’entrefer en courant continu au niveau du bornier du capteur, les techniciens sur site peuvent vérifier rapidement l’intégrité du système. Une mesure de 0 VDC ou une valeur positive très faible indique un court-circuit, généralement causé par une trace de câble sertie ou une connexion de borne mise à la terre. À l’inverse, une mesure correspondant à la pleine tension d’alimentation (-24 VDC) indique un circuit ouvert, signalant une ligne de borne rompue ou une pointe de sonde sectionnée.
Guide d’ingénierie et d’installation
-
Isolation du connecteur coaxial et protection contre l’humidité structurelle :
Lors du raccordement du câble de la sonde au câble d’extension à l’intérieur du support de la machine, la connexion coaxiale doit être complètement isolée du châssis de la machine à l’aide de manchons en silicone à haute rigidité diélectrique. L’humidité ou la saleté présentes dans cette connexion peuvent dégrader le signal RF et provoquer immédiatement une dérive de mesure. Enveloppez la jonction terminée avec du ruban vulcanisant auto-fusionnant afin d’empêcher l’humidité de pénétrer sur les plateformes de compresseurs ouvertes.
-
Alignement de la tension d’entrefer et points de référence d’étalonnage :
Lors de l’installation, réglez l’entrefer physique de la sonde à l’aide d’un multimètre numérique connecté entre les bornes « OUT » et « COM » du capteur. Faites pivoter le corps de la sonde jusqu’à ce que la tension en courant continu mesure exactement -10,0 VDC, ce qui correspond au point central précis de la plage d’étalonnage linéaire du capteur. Serrez le contre-écrou de la sonde au couple d’installation recommandé afin d’éviter toute dérive mécanique pendant le fonctionnement de la turbine soumis à de fortes vibrations.
-
Disposition du câblage de la carte à bornes et protocoles d’isolation du bruit :
Faites passer les boucles d’alimentation -24 VDC et de sortie du signal dans des câbles d’instrumentation torsadés et blindés à haute intégrité. Reliez les blindages des câbles à la terre en un seul point, généralement au niveau du bornier du rack de surveillance 3500, et coupez proprement le blindage de terrain à l’extrémité du capteur. Cette technique de mise à la terre empêche les courants de boucle de masse d’introduire du bruit électrique dans les voies de surveillance des vibrations.
