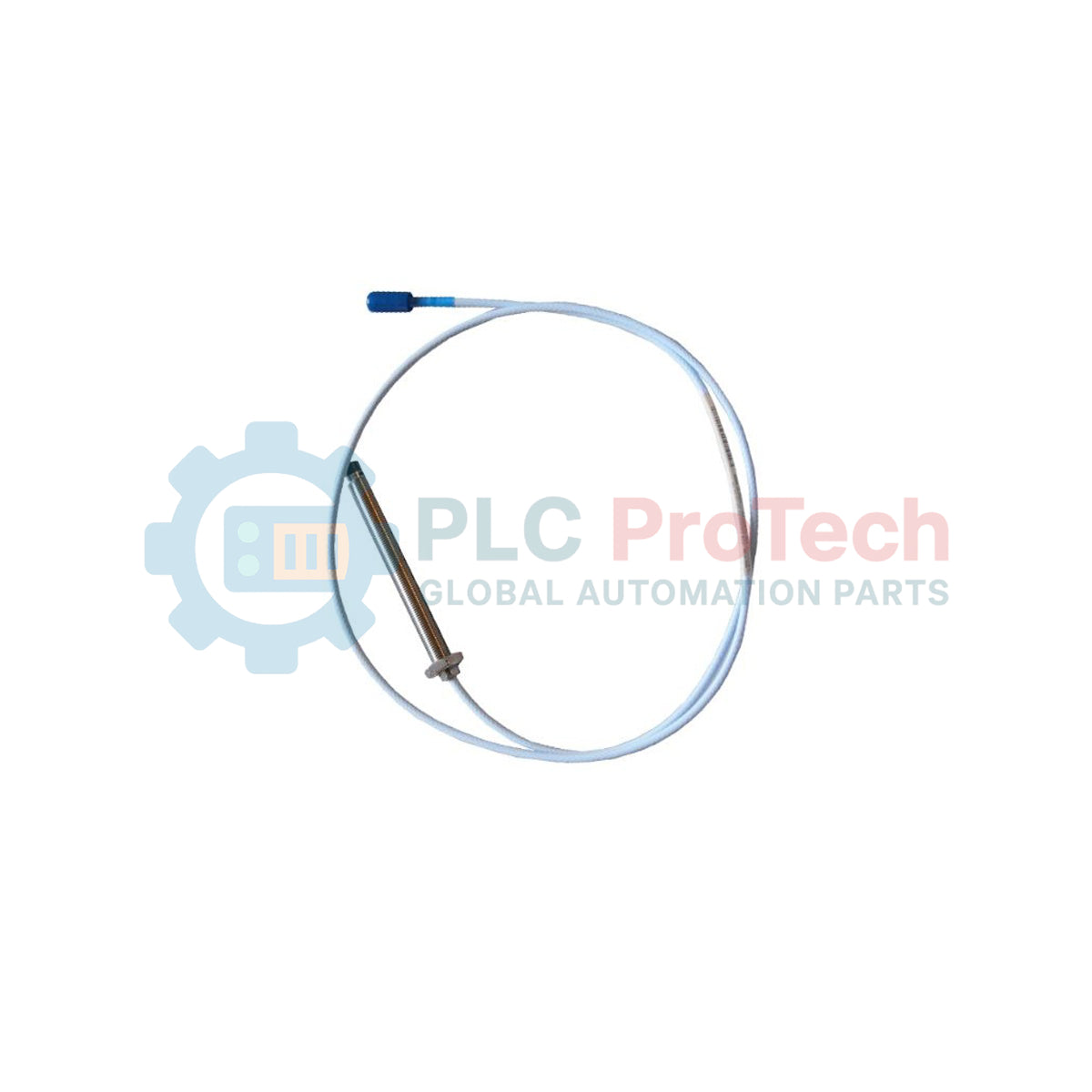

Sonde de proximité Bently Nevada 330193-00-04-05-00 3300 XL 8 mm à plage de température étendue (ETR)

Présentation du produit

Le Bently Nevada 330193-00-04-05-00 est une sonde de proximité spécialisée à courants de Foucault de 8 mm de la série 3300 XL Extended Temperature Range (ETR). Ce transducteur est conçu pour mesurer sans contact le déplacement et les vibrations dans des environnements thermiques extrêmes, offrant une température nominale nettement supérieure à celle des sondes de proximité standard. Elle est principalement utilisée pour surveiller les turbines à gaz, des turbines à vapeur, ainsi que d’autres machines tournantes à haute température pour lesquelles les capteurs standard seraient défaillants.

Cette configuration comprend un filetage métrique M10 x 1, une longueur totale de boîtier de 40 mm et aucune partie non filetée. L’ensemble comprend un câble intégré de 0,câble intégré de 1,5 mètre (6câble intégré de 6 pieds. Lorsqu’elle est utilisée dans le cadre d’un système de transducteur 3300 XL ETR complet, elle conserve un facteur d’échelle linéaire stable de 7.87 V/mm (200 mV/mil) sur toute sa plage de fonctionnement, garantissant des données précises de protection des machines pour la surveillance des vibrations radiales et de la position axiale.

Configuration technique

Informations de commande

Une configuration précise est essentielle pour l’ajustement mécanique et la compatibilité de la boucle électrique. Le numéro de référence 330193-00-04-05-00 est défini par les options de suffixe suivantes :

Guide d’ingénierie et d’installation

Gestion des performances thermiques :

La série Extended Temperature Range (ETR) est conçue pour résister à une exposition continue jusqu’à 260 °C (500 °F). Pendant l’installation, Le personnel technique doit tenir compte de la dilatation thermique du carter et du rotor de la machine. La tension d’écart CC réglée à température ambiante variera lorsque la machine atteindra sa température de fonctionnement ; reportez-vous à la fiche technique du 3300 XL ETR pour consulter les courbes de compensation de tension en fonction de la température.

Montage mécanique :

Pour les filetages métriques M10 x 1, le couple de montage maximal recommandé est de 6.8 N·m (60 po·lb). Pour maintenir la plage linéaire étalonnée et éviter les interférences de « vue latérale », assurez un dégagement latéral minimal de 13 mm (0.5 po) des surfaces métalliques environnantes. La pointe de la sonde doit être centrée sur la zone cible observée de l’arbre.

Étalonnage de la boucle et câbles :

Cette sonde de 0.La sonde de 5 mètres est conçue pour être associée à un câble d’extension 3300 XL ETR. La longueur totale du système (généralement 5.0 ou 9.0 mètre) doit correspondre à l’étalonnage du capteur Proximitor. L’utilisation d’un câble d’extension standard (non ETR) ou d’une longueur totale non correspondante entraînera d’importantes erreurs de facteur d’échelle et rendra les données de protection de la machine invalides.

Blindage et réduction du bruit :

Maintenez une séparation stricte entre les câbles des sondes et les lignes d’alimentation CA haute tension. Le blindage du câble coaxial doit être mis à la terre uniquement côté moniteur/Proximitor afin d’éviter les boucles de masse. Dans les environnements fortement perturbés par les interférences électromagnétiques, comme les salles de turbines, assurez-vous que toutes les connexions sont bien serrées et installées dans des boîtiers de raccordement mis à la terre.

FAQ sur la maintenance et le dépannage

Q : Puis-je utiliser un Proximitor 3300 XL standard avec cette sonde ETR ?

R : Oui, le Proximitor 3300 XL est compatible avec les sondes standard et ETR, à condition que la longueur totale de la boucle (5 m ou 9 m) et le matériau cible (AISI 4140) correspondent. Cependant, le câble d’extension doit également être une variante ETR pour résister à la zone à haute température.

Q : Qu’est-ce qui indique une défaillance due à une chaleur excessive ?

R : Une défaillance thermique se manifeste souvent par une dérive importante de la tension d’entrefer en courant continu, sans corrélation avec le déplacement réel de l’arbre, ou un état « Not OK » sur le moniteur lorsque la machine est à pleine température, qui disparaît une fois la machine refroidie.

Q : Comment nettoyer le connecteur ClickLoc™ ?

R : Utilisez uniquement un nettoyant pour contacts de qualité électronique homologué. Assurez-vous que le connecteur est complètement sec avant le remontage. Dans les environnements chargés de brouillard d’huile, utilisez toujours des protecteurs de connecteur ou du ruban de silicone auto-amalgamant pour empêcher toute pénétration de lubrifiant.

Q : Pourquoi la longueur non filetée (00) est-elle importante ?

R : La longueur non filetée détermine la longueur du corps de la sonde pouvant traverser un support de montage ou une gaine sans être entravée par le filetage. Une option « 00 » signifie que l’intégralité du corps de 40 mm est filetée.
