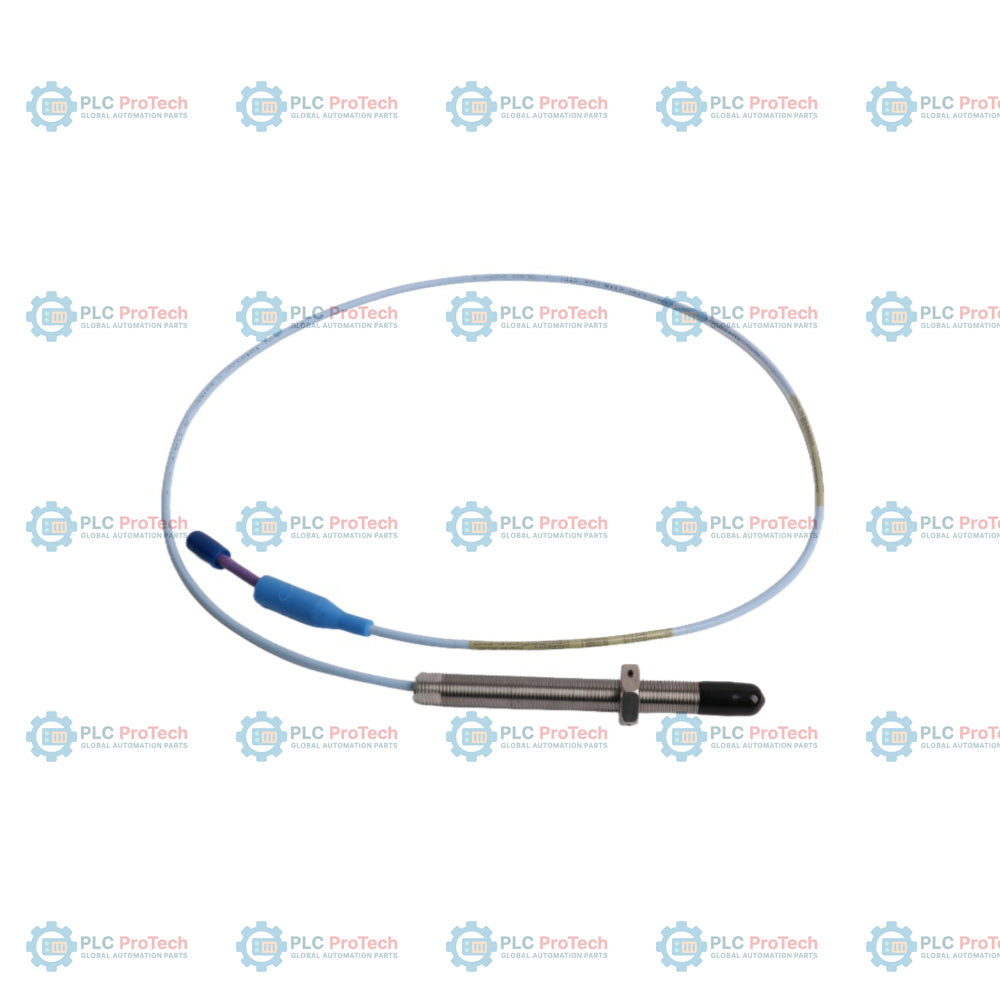

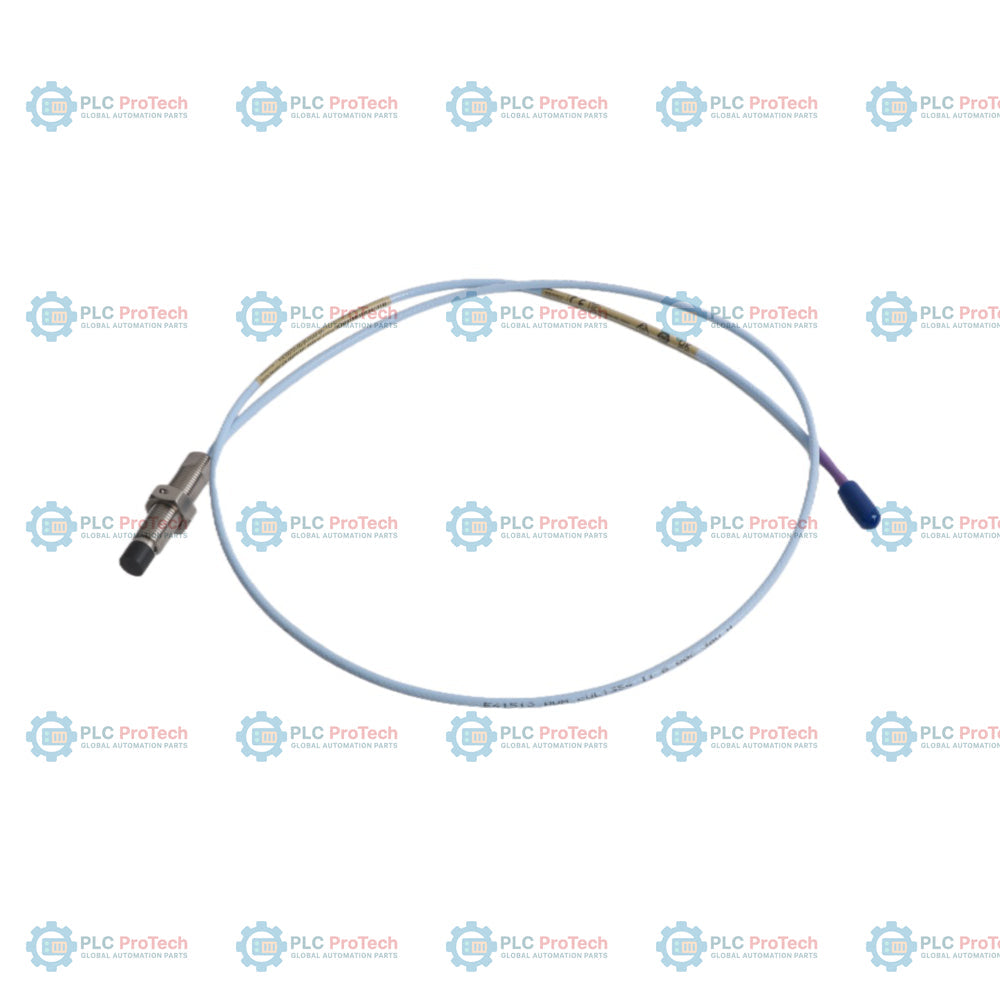

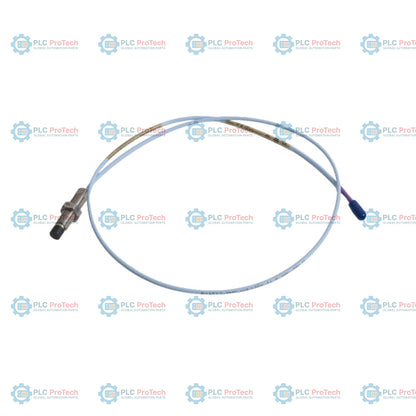

Le corps de sonde en acier entièrement fileté 1/2-20 UNF (option 00 non filetée), avec un boîtier de 3,0 pouces (option 30) et un câble de 1,0 m (option 10), définit cette configuration de sonde de proximité 3300 XL de 11 mm 330701-00-30-10-02-05.
Cette configuration spécifique comprend un connecteur coaxial ClickLoc miniature sur un câble coaxial standard isolé en FEP (option 02), fourni sans protecteur de connecteur ni armure de protection. Elle est certifiée pour les zones dangereuses dans le cadre de l’ensemble d’homologations multiples de l’option 05, notamment selon les normes ATEX, IECEx et CSA pour les installations à sécurité intrinsèque et les installations non incendiaires. Le diamètre d’extrémité de 11 mm offre une plage linéaire étendue de 4,0 mm par rapport aux systèmes standard de 8 mm, ce qui la rend adaptée aux mesures de vibrations et de position à plus grande échelle sur les machines tournantes.
| Option / segment | Code sur cette UGS | Description / signification |
|---|---|---|
| Référence commandable | 330701-00-30-10-02-05 | Sonde 3300 XL de 11 mm, filetage 1/2-20 UNF, sans armure |
| A - Option de longueur non filetée | 00 | Longueur non filetée de 0,0 pouce (0 mm) |
| B - Option de longueur totale du boîtier | 30 | Longueur du boîtier de 3,0 pouces (76 mm) |
| C - Option de longueur totale | 10 | Longueur totale de la sonde de 1,0 mètre (3,3 pieds) |
| D - Option de connecteur et de type de câble | 02 | Connecteur coaxial ClickLoc miniature, câble standard (sans protecteur) |
| E - Option d’homologation par organisme | 05 | Homologations multiples (notamment CSA, ATEX, IECEx et NEPSI) |
| Paramètre | Valeur de la spécification |
|---|---|
| Fabricant | Bently Nevada (Baker Hughes) |
| Référence | 330701-00-30-10-02-05 |
| Diamètre de l’extrémité de la sonde | 11 mm |
| Matériau de l’extrémité de la sonde | Sulfure de polyphénylène (PPS) |
| Matériau du boîtier de la sonde | Acier inoxydable AISI 304 (SST) |
| Taille du filetage | 1/2-20 UNF-2A |
| Option d’armure | Sans armure |
| Type de câble | Triaxial 75 ohms, isolé au FEP |
| Type de connecteur | ClickLoc coaxial mâle miniature |
| Matériau du connecteur | Laiton plaqué or |
| Compatibilité du système | Système de transducteur 3300 XL 11 mm (compatible avec le câble d’extension 330730 et le Proximitor 330780) |
| Plage de mesure linéaire | 4.0 mm (160 mils), d’environ 0.5 mm à 4.5 mm (20 à 180 mils) de distance par rapport à la cible |
| Plage du signal de sortie | Environ -1 Vdc à -17 Vdc sur la plage linéaire |
| Facteur d’échelle incrémentiel (ISF) | 3.94 V/mm (100 mV/mil) à plus ou moins 10 % dans des conditions d’étalonnage standard |
| Cible d’étalonnage standard | Acier AISI 4140 (cible plate d’au moins 31 mm / 1.2 in de diamètre) |
| Réglage d’écart recommandé | 2.5 mm (100 mils) |
| Écart par rapport à la ligne droite (DSL) | Inférieure à plus ou moins 0.10 mm (plus ou moins 4 mils) dans des conditions ambiantes standard |
| Résistance à la traction (valeur nominale maximale) | 330 N (75 lb) entre le boîtier de la sonde et le câble de la sonde ; 270 N (60 lb) entre le câble de la sonde et le connecteur du câble d’extension |
| Couple recommandé du boîtier de la sonde | 15.2 N-m (133 in-lb) |
| Couple maximal nominal du boîtier de la sonde | 45.2 N-m (400 in-lb) |
| Rayon de courbure minimal | 25.4 mm (1.0 in) |
| Plage de température de fonctionnement de la sonde | -51 degC à +177 degC (-60 degF à +351 degF) |
| Étanchéité à la pression | Joint torique en Viton pour l’étanchéité différentielle à la pression entre l’extrémité et le boîtier (non soumis à un essai de pression) |
Livraison express mondiale
Retours et garantie
Fabricant : Bently Nevada
N° de produit : 330701-00-30-10-02-05
Pays d'origine :États-Unis
Type de produit : Sonde de proximité 3300 XL 11 mm
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 180g
Dimensions : 50 mm x 100 mm x 100 mm (H x W x P)
Port d'expédition : Xiamen
Garantie : 12 mois
