Description

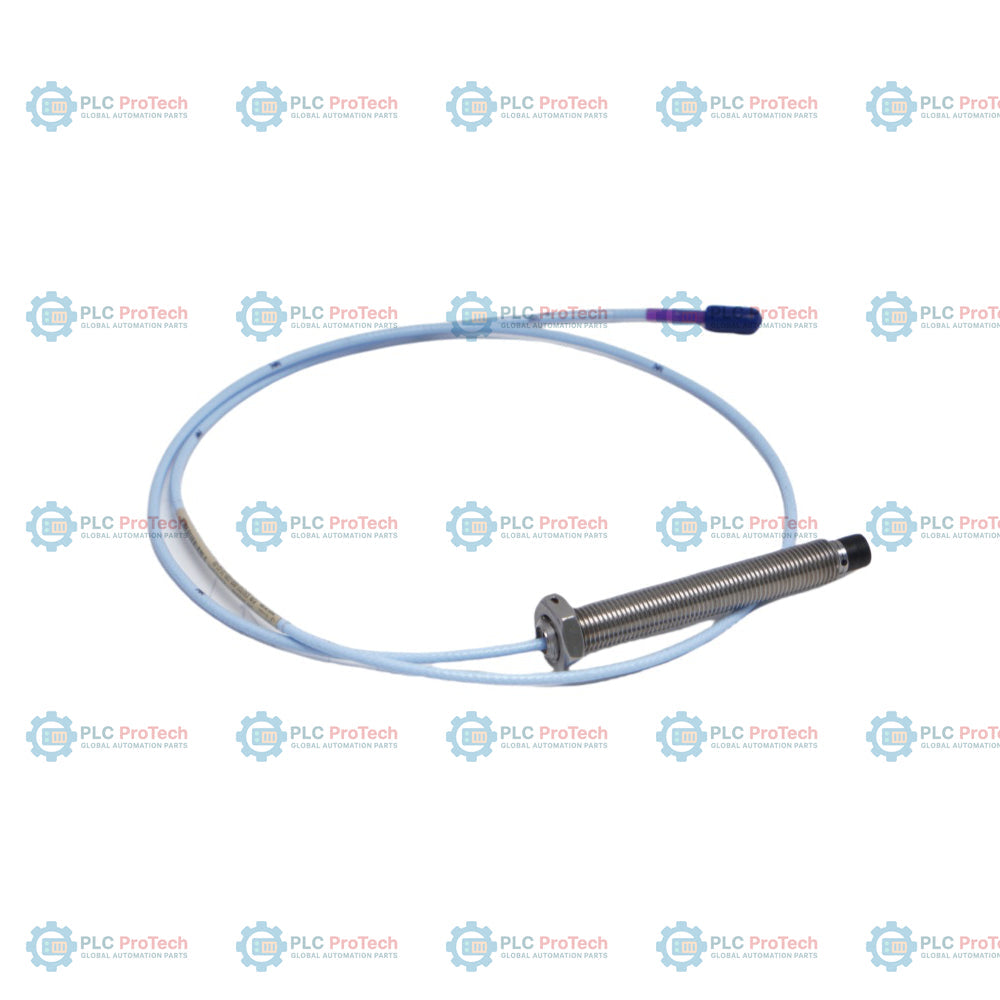

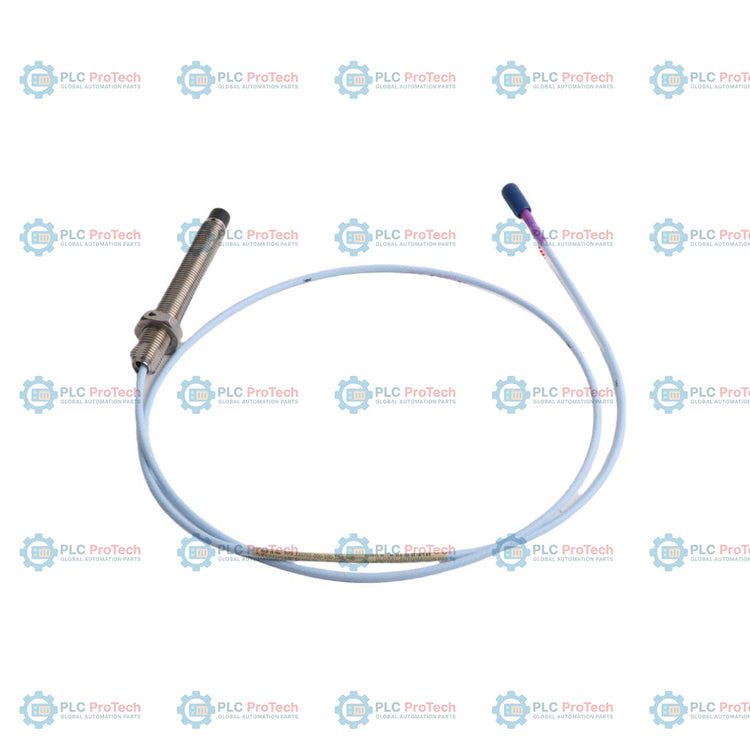

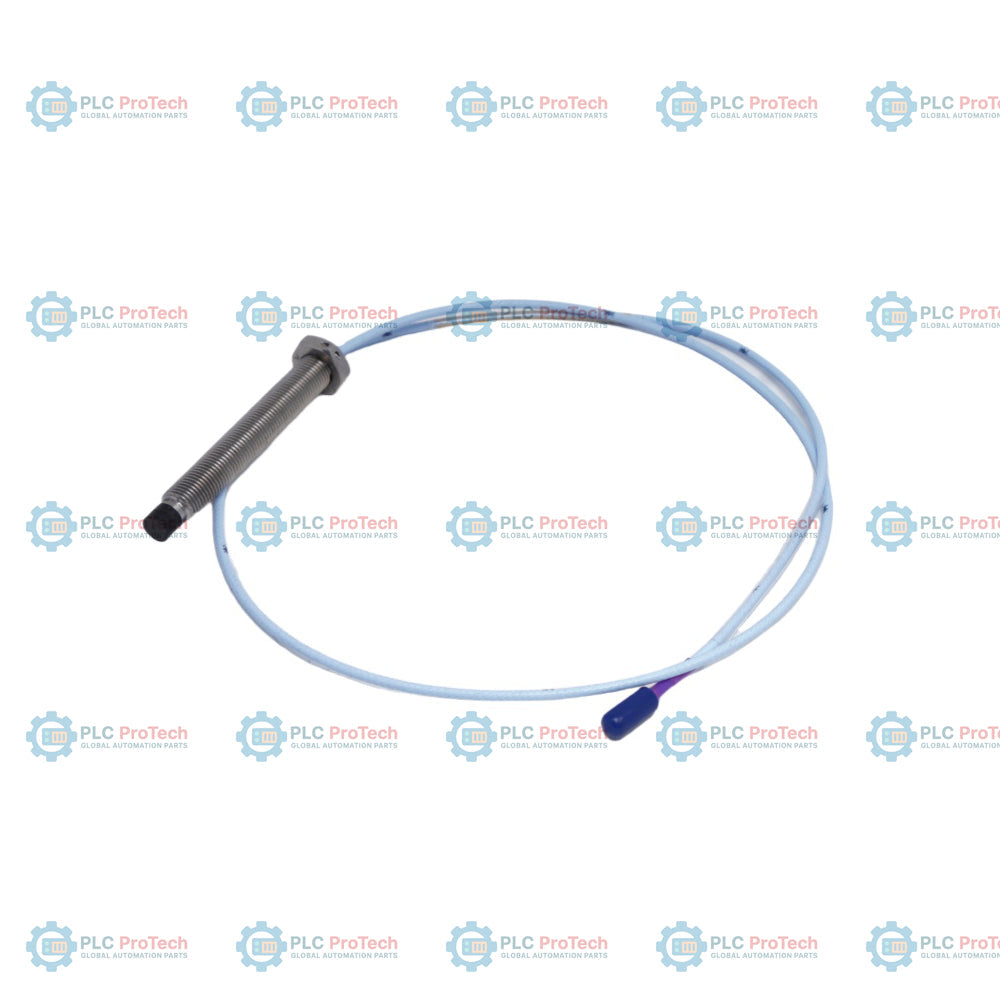

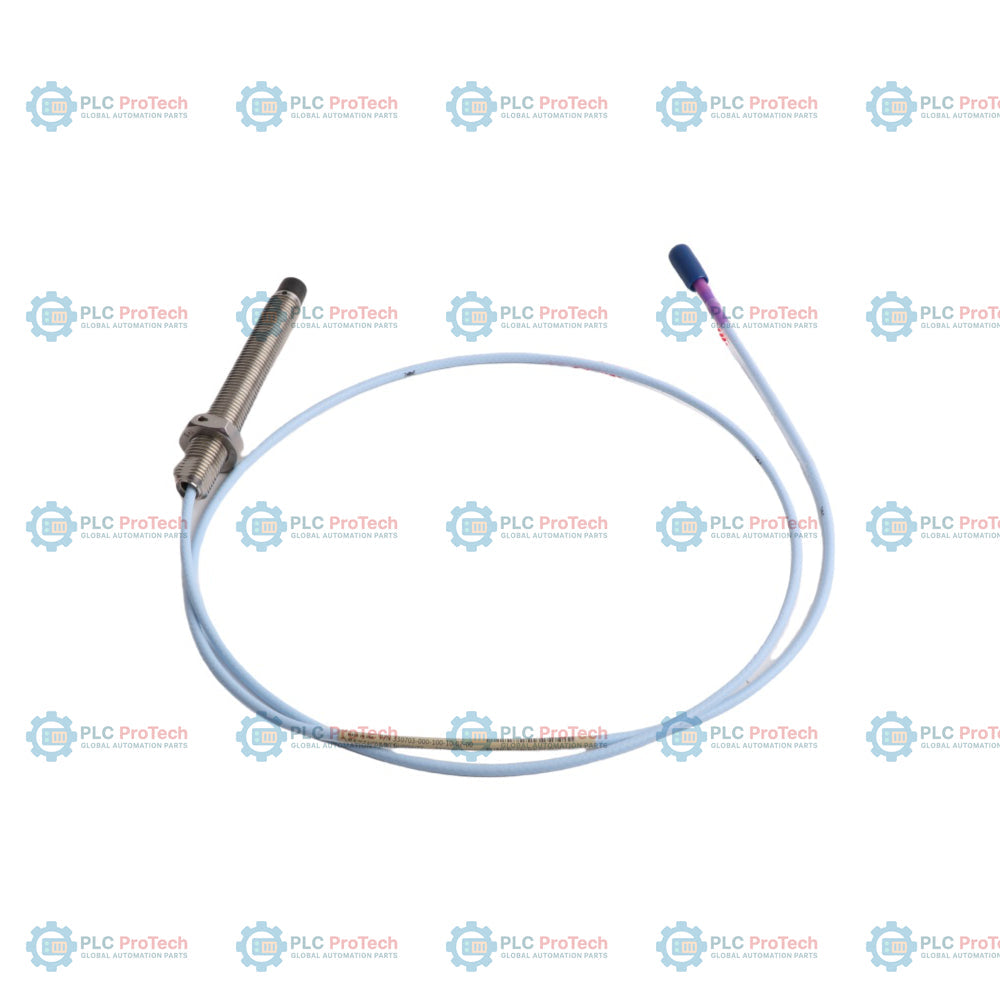

L’option 000 (longueur non filetée de 0 mm), l’option 100 (longueur totale du boîtier de 100 mm) et l’option 02 (câble coaxial standard avec connecteur ClickLoc) définissent cette configuration de sonde de proximité 3300 XL 11 mm métrique M14 x 1,5 non armée — 330703-000-100-10-02-05. Cette sonde de déplacement à courants de Foucault sans contact fournit une sortie de 3,94 V/mm (100 mV/mil) lorsqu’elle est associée à un capteur Proximitor 3300 XL 11 mm et à un câble d’extension compatibles, facilitant les mesures de vibrations et de déplacements sur des machines équipées de paliers à film fluide.

Contrairement aux variantes de configuration intégrant une armure de protection en acier inoxydable ou des protecteurs de connecteur intégrés (telles que les options 01 ou 11), cette variante est équipée d’un câble triaxial standard non armé de 1,0 mètre, se terminant par un connecteur coaxial mâle miniature ClickLoc plaqué or (option 02). Elle est fournie avec les homologations de l’option 05, correspondant à plusieurs certifications internationales pour zones dangereuses, notamment CSA, ATEX et IECEx. Le boîtier métrique non armé fileté M14 x 1,5 est destiné à une installation directe dans les traversées de boîtier standard des machines, où des conduits externes ou des chemins de câbles assurent le confinement mécanique dédié.

Caractéristiques

• Large plage de mesure linéaire de 4,0 mm (160 mil), commençant à environ 0,5 mm (20 mil) de la surface de la cible.
• Boîtier fileté métrique en acier M14 x 1,5, avec une longueur non filetée de 0 mm (option 000) et une longueur totale de boîtier de 100 mm (option 100).
• Câble triaxial standard non armé de 1,0 mètre (option 10) pour la transmission de signaux haute fréquence avec une atténuation électrique minimale.
• Connecteur coaxial miniature ClickLoc plaqué or (option 02), assurant un verrouillage mécanique qui empêche le desserrage de la connexion sous l’effet des vibrations.
• Ensemble d’homologations multiples des organismes pour l’option 05, permettant l’installation dans des atmosphères contenant des gaz et des poussières explosifs.
• Méthode de moulage TipLoc brevetée, créant une liaison mécanique entre la pointe en sulfure de polyphénylène (PPS) et le boîtier en acier inoxydable AISI 304.
• Ancrage câble-à-pointe CableLoc breveté, conçu pour résister à une tension de traction allant jusqu’à 330 N (75 lb).

Applications

• Mesures de la position du rotor des turbines à vapeur, de la position axiale (poussée) et de la dilatation différentielle de rampe.
• Suivi de la chute et de la position de la tige des compresseurs alternatifs lorsqu’une large plage linéaire est requise.
• Surveillance des vibrations radiales de l’arbre des compresseurs et des turbines auxiliaires.
• Génération de signaux de tachymètre, de vitesse nulle et de référence de phase (Keyphasor).

Informations de commande

Spécifications techniques

Directives d'installation

Assurez une installation mécanique et une manipulation des connexions correctes en respectant les directives techniques suivantes :

• Engagement maximal du filetage : Ne dépassez pas une longueur d'engagement du filetage de 21 mm à l'intérieur du logement de montage. Un engagement supérieur à 21 mm peut entraîner un grippage et endommager le filetage.
• Limites de couple : Serrez le boîtier métrique de la sonde au couple d'installation recommandé de 21.1 N-m (187 in-lb). Le couple nominal maximal absolu est de 63.3 N-m (560 in-lb).
• Connexion coaxiale ClickLoc : Assemblez les connecteurs coaxiaux miniatures à la main jusqu'à ce qu'ils s'enclenchent fermement. Le couple maximal autorisé pour les accessoires de serrage manuel est de 0.565 N-m (5 in-lb) ; n'utilisez pas de pinces mécaniques robustes.
• Rayon de courbure minimal du câble : Acheminez le câble non armé en respectant un rayon de courbure minimal de 25.4 mm (1.0 in) afin de protéger l'isolation interne en FEP et d'éviter la fatigue des conducteurs.
• Étanchéité sous pression : La sonde est équipée d'un joint torique Viton intégré pour assurer l'étanchéité aux pressions différentielles entre l'embout et le corps de la sonde. Les sondes ne sont pas testées sous pression en usine ; il est recommandé de vérifier les limites de pression externes pour assurer l'étanchéité directe au procédé.

Conformité et certifications

Cette configuration de sonde bénéficie de la classification « Option 05 — Homologations multiples » et satisfait aux normes d'installation dans les zones dangereuses :

• ATEX/IECEx : Indices de protection de sécurité intrinsèque (ia) et de protection contre les étincelles/sécurité renforcée (nA, ec) lorsqu'il est installé conformément aux plans d'installation certifiés de Bently Nevada.
• CSA : Homologué pour les zones dangereuses de classe I, division 1 et division 2.
• Normes CEM : Conforme aux normes EN 61000-6-2 (immunité industrielle) et EN 61000-6-4 (émissions industrielles) conformément à la directive européenne 2014/30/UE.
• RoHS : Conforme à la directive européenne 2011/65/UE et aux réglementations RoHS chinoises.
