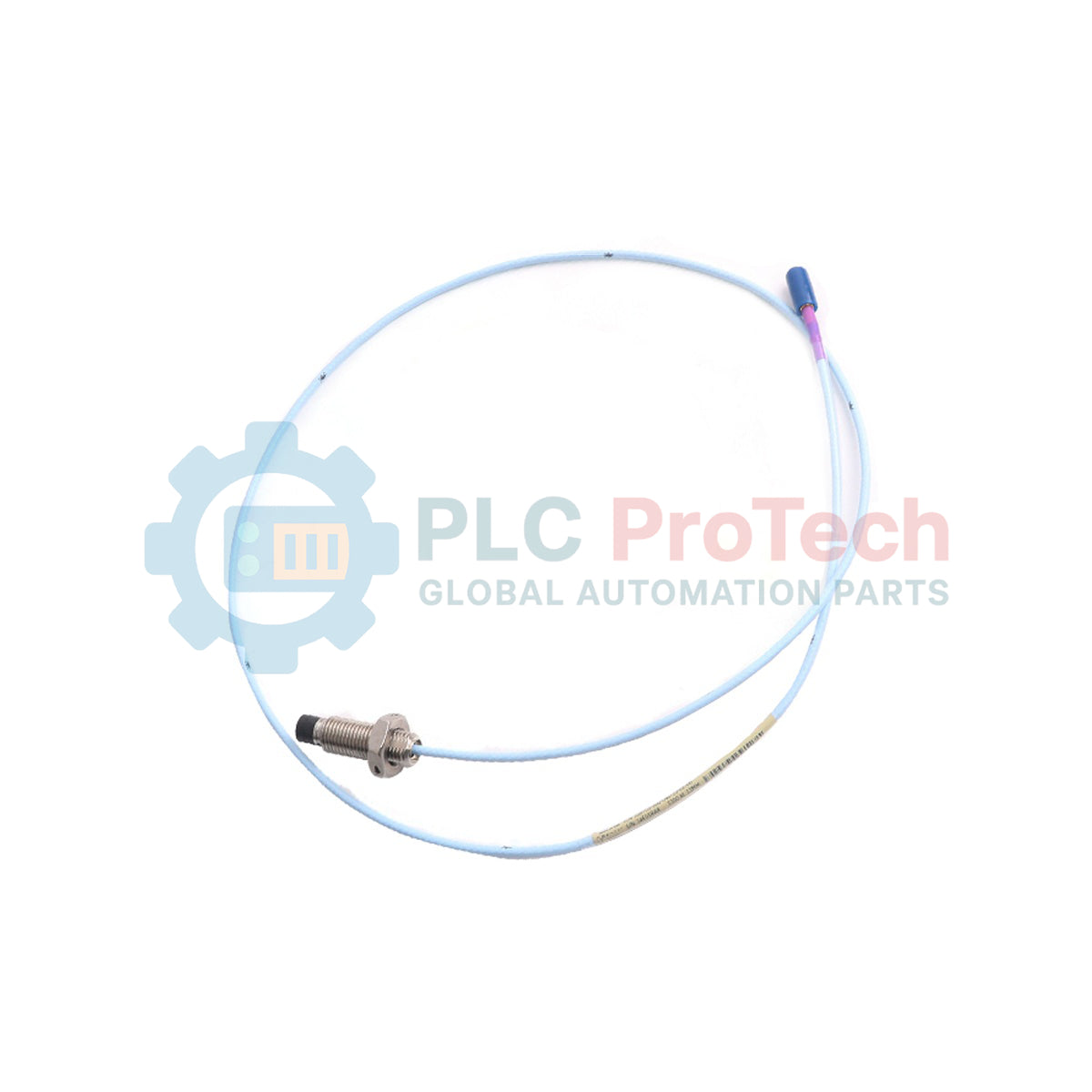

Bently Nevada 330703-010-060-10-01-CN Sonde de proximité 3300 XL de 11 mm

Présentation du produit

Bently Nevada 330703-010-060-10-01-CN est une sonde de proximité 3300 XL de 11 mm conçue pour surveiller les vibrations et la position des arbres dans les turbines, les compresseurs, les générateurs et les machines rotatives industrielles lourdes. Elle fonctionne comme un élément du système de mesure à courants de Foucault Bently Nevada 3300 XL et fournit des signaux de déplacement stables dans des conditions de fortes vibrations et de bruit électrique.

Cette configuration de sonde est utilisée dans les machines de moyenne à forte puissance où des surfaces cibles plus grandes et une sensibilité accrue sont nécessaires par rapport aux sondes standard de 8 mm. Le corps fileté M14 x 1.5 assure une fixation mécanique sûre dans les boîtiers industriels, avec un alignement constant malgré les vibrations continues.

L’option d’homologation CN répond aux exigences de conformité propres à certaines régions tout en conservant une compatibilité totale avec les systèmes de surveillance 3300 XL mondiaux utilisés pour la protection des équipements critiques.

Décomposition de la configuration

Chaque segment définit la géométrie mécanique, la longueur du câble, le type de connecteur et la classification de conformité au sein de l’architecture du système de sondes 3300 XL.

Spécifications techniques

Notes d’interprétation technique

La conception de la sonde de 11 mm augmente la sensibilité et la plage de mesure pour les arbres de plus grand diamètre et les équipements rotatifs lourds. Elle améliore la stabilité du signal dans les environnements présentant une amplitude de vibration mécanique plus élevée.

L’interface filetée M14 assure une fixation mécanique robuste, réduisant les dérives d’installation lors d’un fonctionnement continu à long terme.

La géométrie allongée du boîtier offre une plus grande flexibilité de montage dans les boîtiers de machines plus profonds, lorsque les longueurs de sonde standard sont insuffisantes.

Notes d’application sur site

Où cette sonde est-elle utilisée ?
Elle est utilisée dans les turbines, les compresseurs et les grandes machines rotatives industrielles nécessitant une mesure à sensibilité accrue.

Est-elle compatible avec les systèmes de 8 mm ?
Non. Les sondes de 11 mm nécessitent une configuration système adaptée pour garantir un étalonnage et une mise à l’échelle corrects.

Quel est l’avantage de la conception de 11 mm ?
Elle offre une sensibilité et une stabilité améliorées pour les applications avec des arbres de plus grand diamètre.

La version CN affecte-t-elle les performances ?
Non. CN fait uniquement référence à la conformité d’homologation, et non aux caractéristiques électriques.

Notes d’installation et de mise en service

Veillez à régler correctement l’écart de la sonde lors de l’installation afin de maintenir une réponse de sortie linéaire dans le système à courants de Foucault.

Utilisez un serrage contrôlé au couple sur le filetage M14 afin d’éviter tout désalignement dans des conditions de vibration.

Maintenez une distance suffisante par rapport aux câbles haute tension afin de réduire les interférences électromagnétiques lors de la transmission du signal.

Vérifiez que le connecteur est complètement engagé lors de l’installation afin d’éviter toute perte intermittente du signal.

Conseils techniques et opérationnels

Évitez tout serrage excessif lors de l’installation, car il pourrait affecter la précision de l’alignement de la sonde.

Maintenez les surfaces de montage propres afin d’assurer un couplage mécanique stable et une sortie de mesure constante.

Acheminez les câbles de la sonde à distance du câblage de sortie des variateurs de fréquence et des conducteurs à fort courant afin de minimiser l’influence des interférences électromagnétiques.

Inspectez l’installation après le premier cycle thermique afin de confirmer sa stabilité mécanique dans les conditions de fonctionnement.
