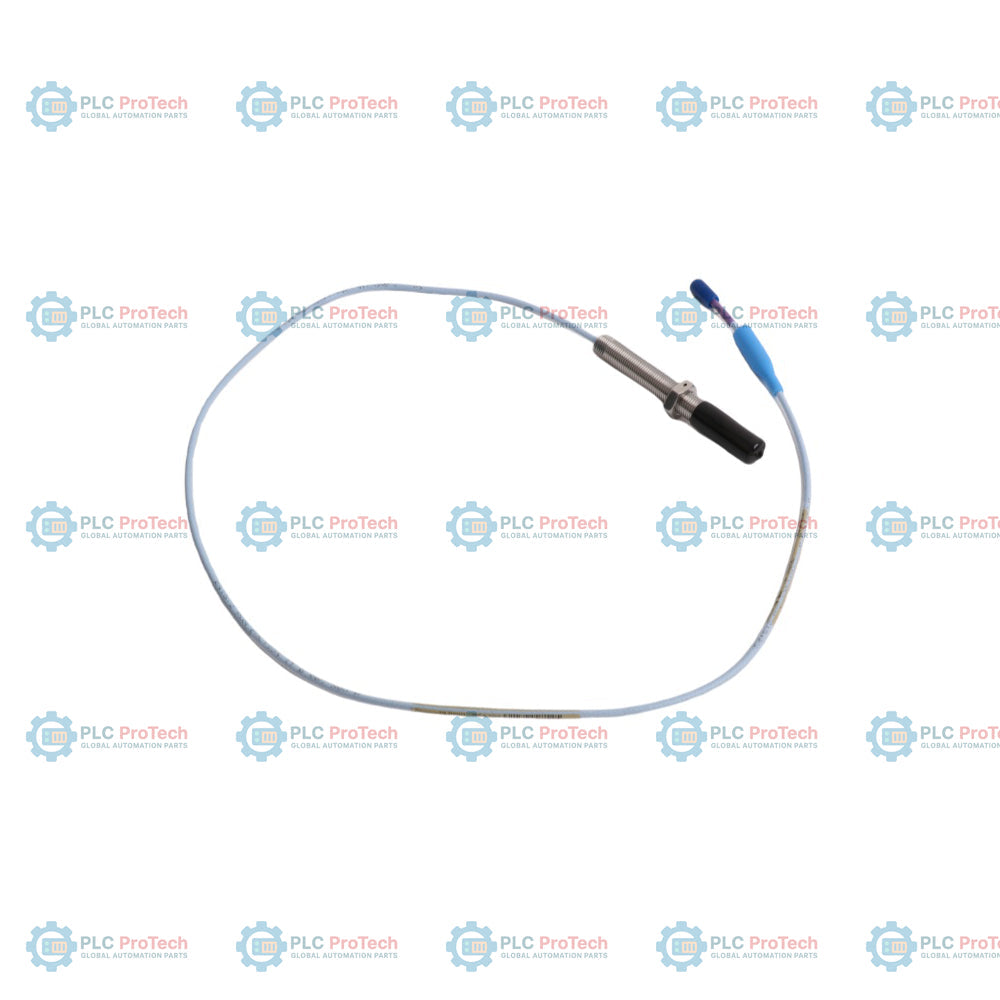

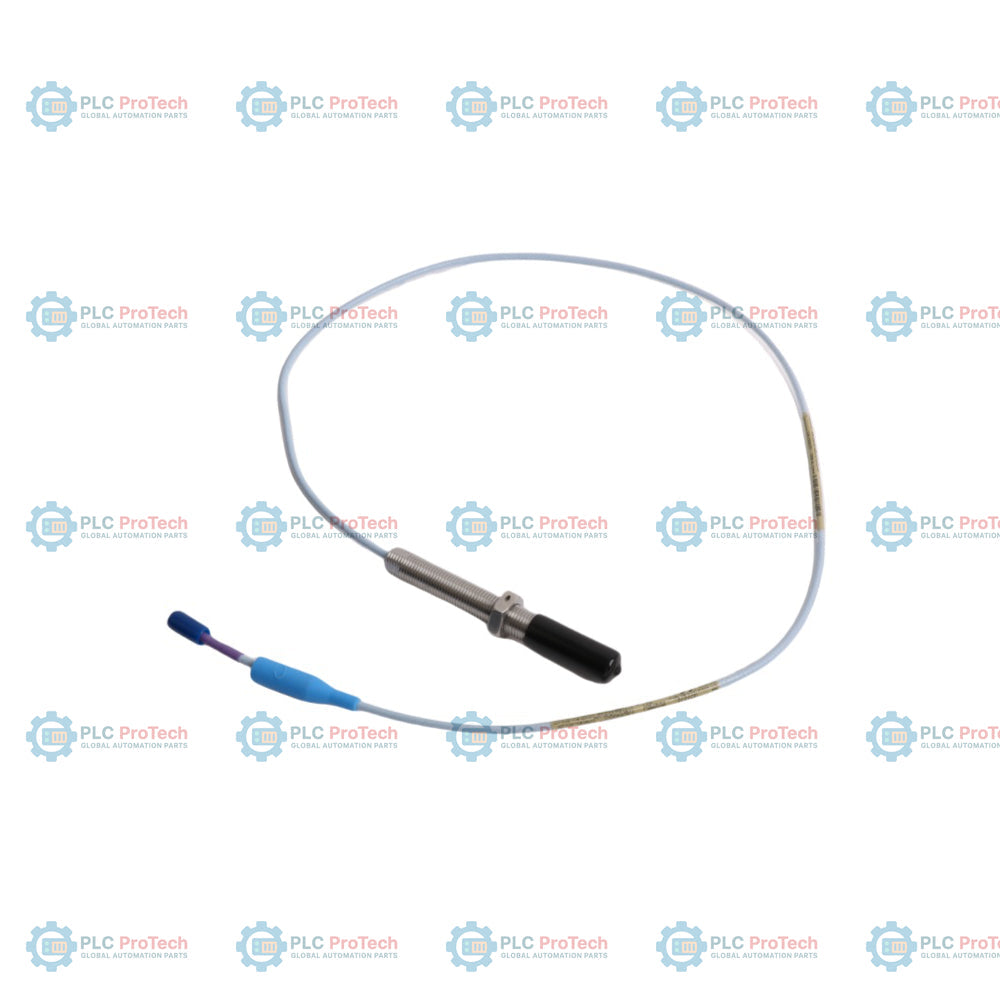

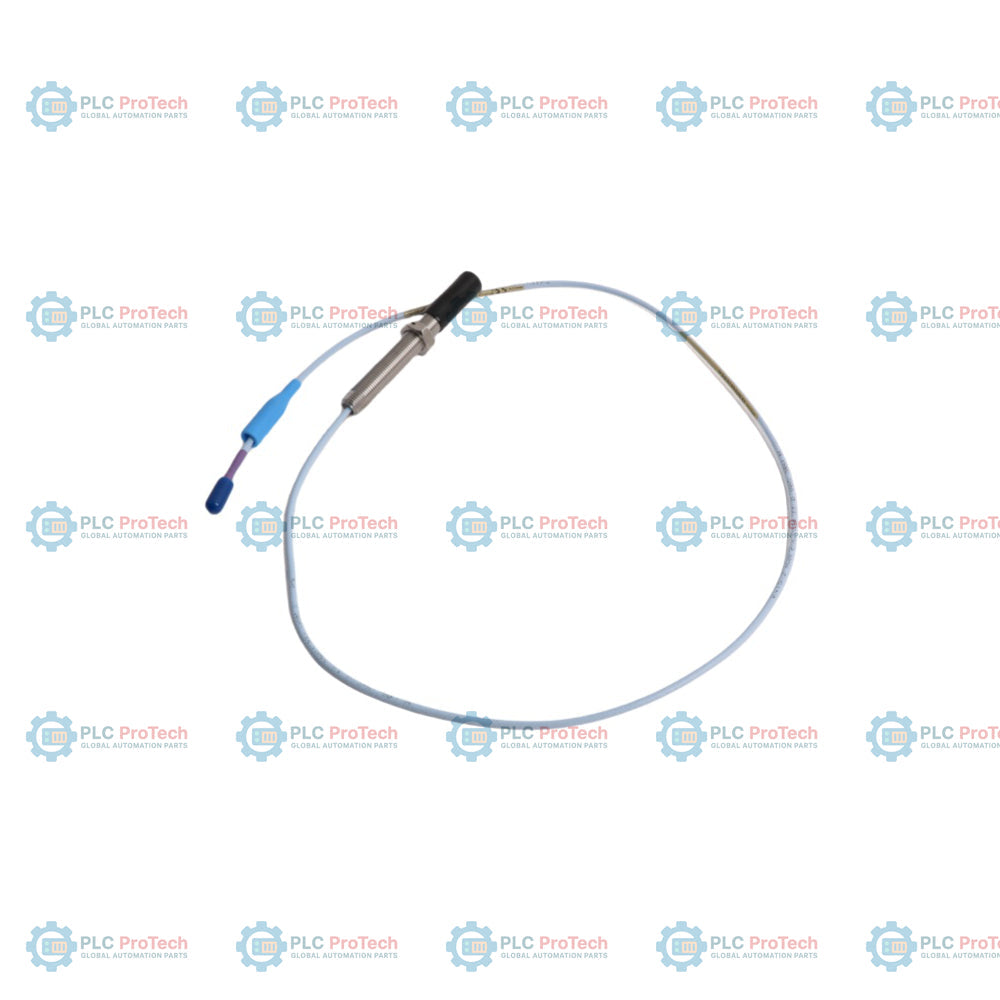

Le corps de sonde fileté métrique M14 x 1,5 sans armure (modèle de base 330703), avec une longueur non filetée de 20 mm (option 020), une longueur totale de boîtier de 100 mm (option 100) et un câble de 9,0 m de longueur totale (option 90), correspond à la configuration de la sonde de proximité 3300 XL de 11 mm 330703-020-100-90-02-00. Ce composant du système de transducteur à courants de Foucault effectue des mesures de déplacement sans contact et fournit des données sur les vibrations dynamiques de l’arbre et la position statique au sein des réseaux de surveillance Bently Nevada.
Cette configuration à filetage métrique est conçue sans armure mécanique, ce qui permet un acheminement propre dans des conduits industriels protégés. Les variantes apparentées, telles que la série 330704, intègrent une armure flexible en acier inoxydable AISI 302 pour les environnements mécaniques plus exigeants, tandis que les variantes de base 330701 ou 330702 utilisent des filetages standard 1/2-20 UNF. La longueur système de 9,0 m (option 90) se connecte directement à un capteur Proximitor correspondant de 9,0 m, sans nécessiter de câble d’extension intermédiaire, ce qui réduit au minimum le nombre de points de connexion électrique dans la boucle de surveillance.
| Option / Segment | Code sur cette référence | Description / Signification |
|---|---|---|
| Référence de pièce commandable | 330703-020-100-90-02-00 | Sonde de proximité 3300 XL de 11 mm, métrique, filetage M14 x 1,5, sans armure |
| A - Option de longueur non filetée | 020 | Longueur non filetée de 20 mm (par incréments de 2 mm) |
| B - Option de longueur totale du boîtier | 100 | Longueur totale du boîtier de 100 mm (par incréments de 2 mm) |
| C - Option de longueur totale | 90 | Longueur totale de la sonde : 9,0 mètres (29,5 pieds) |
| D - Option de type de connecteur et de câble | 02 | Connecteur coaxial miniature ClickLoc, câble standard |
| E - Option d’homologation par organisme | 00 | Non requis |
| Paramètre | Valeur de la spécification |
|---|---|
| Fabricant | Bently Nevada (Baker Hughes) |
| Numéro de pièce | 330703-020-100-90-02-00 |
| Diamètre de l’extrémité de la sonde | 11 mm |
| Type de filetage | M14 x 1,5 (filetage métrique) |
| Option d’armure | Sans armure |
| Longueur non filetée | 20 mm |
| Longueur totale du boîtier | 100 mm |
| Longueur totale de la sonde | 9,0 mètres (29,5 pieds) |
| Type de câble | Câble triaxial standard de 75 ohms, isolé au copolymère de tétrafluoroéthylène et d’hexafluoropropylène (FEP) |
| Type de connecteur | Connecteur coaxial miniature ClickLoc |
| Matériau du connecteur | Laiton plaqué or |
| Matériau du boîtier de la sonde | Acier inoxydable AISI 304 (SST) |
| Matériau de l’extrémité de la sonde | Sulfure de polyphénylène (PPS) |
| Plage linéaire | 4,0 mm (160 mils), d’environ 0,5 mm à 4,5 mm (20 à 180 mils) |
| Facteur d’échelle nominal du système | 3,94 V/mm (100 mV/mil) |
| Température de fonctionnement et de stockage | -52 °C à +177 °C (-62 °F à +351 °F) |
| Matériau d’étanchéité de la sonde | Joint torique en Viton pour l’étanchéité à la pression différentielle |
| Humidité relative | 100 % de condensation, non submersible lorsque les connecteurs sont protégés |
| Résistance à la traction maximale nominale | 330 N (75 lb) entre le boîtier de la sonde et le câble de la sonde |
| Rayon de courbure minimal du câble | 25,4 mm (1,0 po) |
| Couple maximal nominal du boîtier | 63,3 N-m (560 in-lb) |
| Couple recommandé du boîtier | 21,1 N-m (187 in-lb) |
Lors de l’installation de la sonde à filetage M14 x 1,5, la longueur maximale de prise du filetage ne doit pas dépasser 21 mm (1,5 fois le diamètre nominal du filetage), afin d’éviter tout grippage ou endommagement du filetage. Pour tous les filetages de montage internes, il convient de maintenir une classe d’ajustement correspondant à celle du filetage externe de la sonde.
L’écartement de la sonde doit être réglé à l’aide de la distance cible recommandée de 2,5 mm (100 mils), ce qui correspond à environ -9 Vcc à -10 Vcc sur la sortie du capteur Proximitor appairé. Veillez à serrer les connecteurs coaxiaux ClickLoc à la main ; ne dépassez pas un couple de serrage de 0,565 N-m (5 in-lb) pour les connecteurs. Dans les environnements soumis à une humidité persistante ou à une exposition aux liquides, protégez les connecteurs à l’aide d’accessoires d’étanchéité ou de manchons de conduit appropriés.
Ce composant est conforme aux directives et normes suivantes lorsqu’il est installé dans le cadre d’un système de transducteur complet 3300 XL 11 mm :
Livraison express mondiale
Retours et garantie
Fabricant : Bently Nevada
N° de produit : 330703-020-100-90-02-00
Pays d'origine :États-Unis
Type de produit : Sonde de proximité 3300 XL 11 mm
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 180g
Dimensions : 50 mm x 100 mm x 100 mm (H x W x P)
Port d'expédition : Xiamen
Garantie : 12 mois
