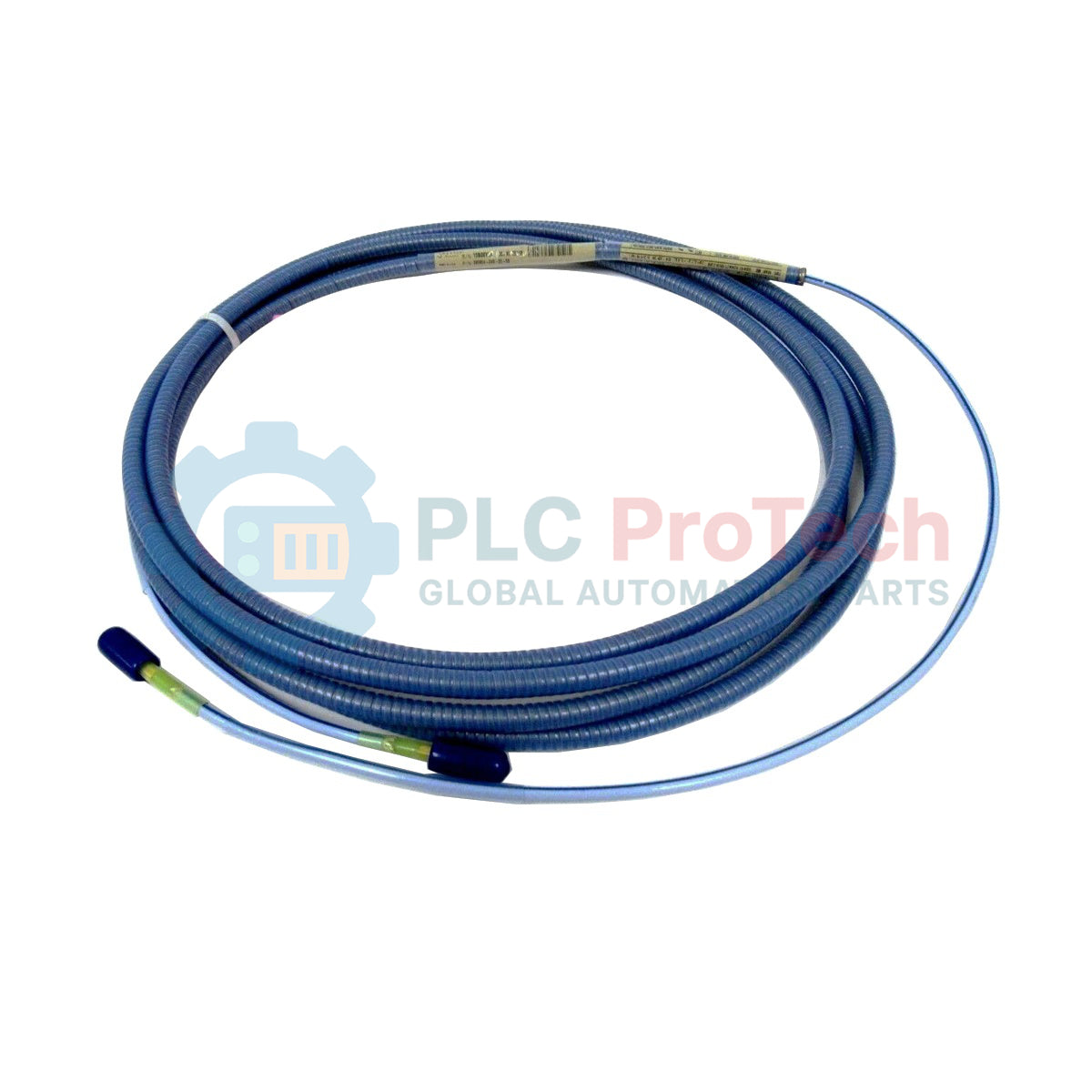

Câble d’extension Bently Nevada 330854-040-25-CN 3300 XL de 25 mm

Description

Faisant office de liaison essentielle pour la transmission des signaux au sein des architectures d'instrumentation de supervision des turbines, le Bently Nevada 330854-040-25-CN fait le lien entre les sondes de proximité et les boîtiers de capteurs afin de transmettre des données de déplacement précises. Conçu spécifiquement pour le système de transducteur de proximité 3300 XL 25 mm, ce câble fournit des chemins de signaux à impédance adaptée afin de garantir une stabilité optimale de l'étalonnage et d'éviter les pertes de signal sur de longues distances. Il présente une conception robuste FluidLoc blindée haute température, qui empêche les fluides environnementaux de s'infiltrer par capillarité à travers le blindage du câble tout en assurant une protection physique maximale dans les environnements industriels difficiles.

Caractéristiques

• Conception à impédance adaptée : Construit comme un câble triaxial de 75 ohms pour préserver l'intégrité de l'étalonnage du transducteur.
• Technologie de câble FluidLoc : Empêche les fluides de procédé, l'humidité et les huiles de migrer à l'intérieur de la structure du câble.
• Durabilité à haute température : Le cœur isolé en PFA résiste aux variations environnementales extrêmes.
• Blindage intégré : La gaine de protection en acier inoxydable blindé empêche les pincements mécaniques, les abrasions et les dommages liés au cheminement.

Applications

• Systèmes de surveillance des vibrations des arbres de turbines à vapeur, à gaz et hydrauliques.
• Mesure du déplacement des paliers de butée et radiaux dans les machines tournantes industrielles lourdes.
• Surveillance des équipements auxiliaires à haute température et exposés aux fluides dans les installations auxiliaires.

Spécifications techniques

Informations techniques empiriques

Modèles alternatifs et compatibilité

Ce câble est hautement spécialisé pour les systèmes de 25 mm. Vous devez éviter de tenter de l'associer à des systèmes de proximité de 5 mm, 8 mm ou 11 mm. Les incompatibilités entre les composants du sous-système modifient l'impédance et la capacité globales du système, ce qui entraînera d'importantes erreurs d'étalonnage. Assurez-vous que la longueur combinée de votre sonde de proximité et de ce câble d'extension correspond parfaitement à la longueur totale ciblée du système (généralement 5.0 ou 9.0 mètres au total), comme l'indiquent les paramètres d'étalonnage de votre capteur Proximitor.

Pièges liés à l'application et remarques techniques

Bien que l'option FluidLoc offre une excellente résistance à la migration du fluide de procédé, des précautions doivent être prises lors de l'acheminement du câble. Le rayon de courbure minimal de la gaine extérieure armée doit être strictement respecté (au minimum 25.4 mm ou 1.0 inch) afin d'éviter toute déformation de la structure. Les contraintes mécaniques ou une courbure excessive peuvent provoquer des ruptures du blindage, qui se manifestent par des pointes intermittentes haute fréquence ou de faux déclenchements de vibration sur le rack de surveillance de la turbine.

Conseils de mise en service et de câblage

Avant de verrouiller les mini-connecteurs coaxiaux, nettoyez soigneusement les interfaces de connexion avec un nettoyant pour contacts électriques homologué ou de l'alcool isopropylique. L'humidité ou la saleté emprisonnée dans le connecteur dégradera la résistance d'isolement, entraînant des dérives d'étalonnage. Serrez les connecteurs à la main jusqu'à sentir un « clic », puis faites glisser une gaine de protection pour connecteur ou enveloppez-les de ruban de silicone auto-amalgamant afin d'éviter les boucles de masse et l'infiltration de contaminants ambiants.
