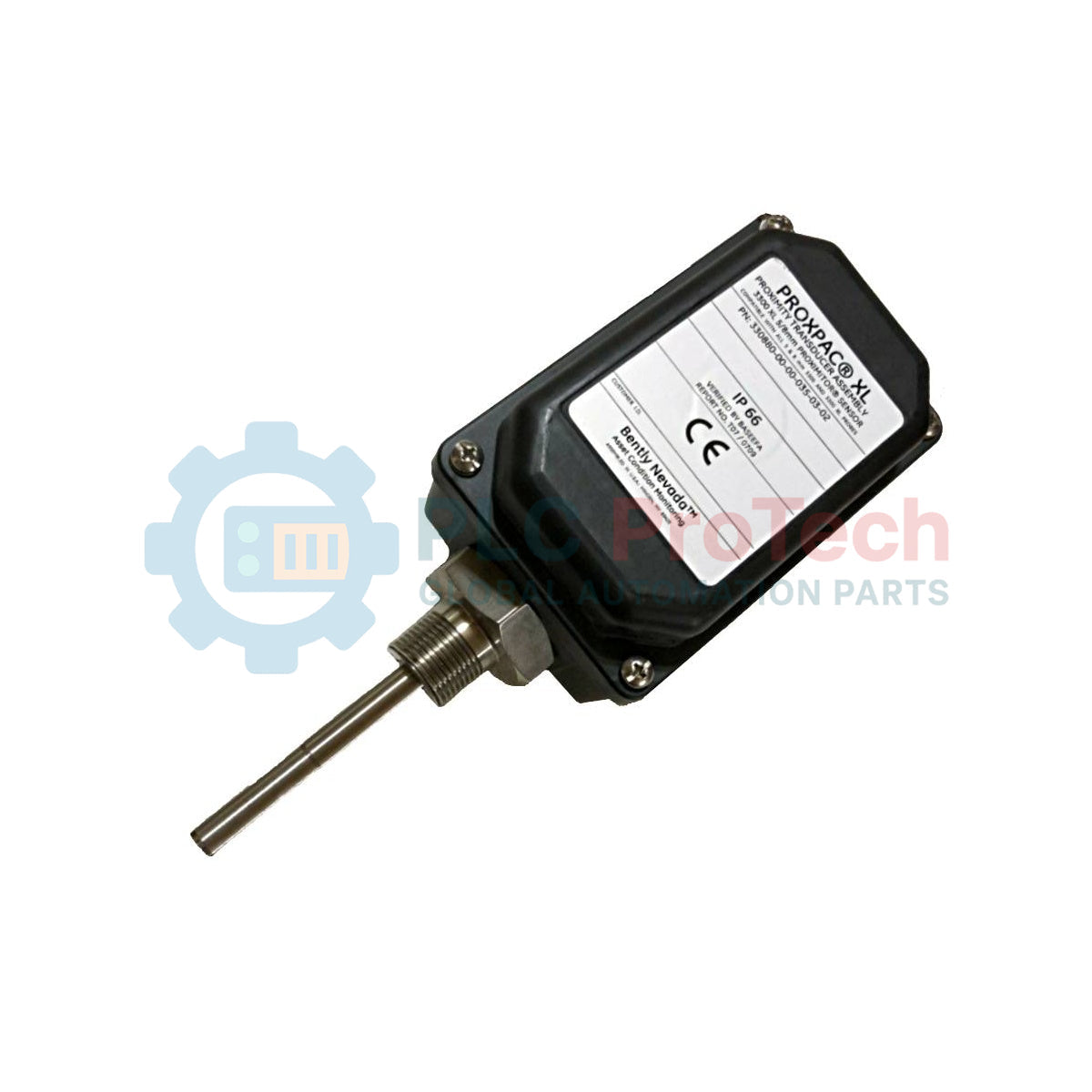

Bently Nevada 330880-28-30-056-01-02 Transducteur de proximité PROXPAC XL

Description

Assurant une intégration mécanique fiable dans les environnements de machines difficiles, le Bently Nevada 330880-28-30-056-01-02 est un ensemble PROXPAC XL spécialisé qui combine une sonde de proximité, un adaptateur d’entretoise et un boîtier robuste en une seule unité prête à être installée sur le terrain. Conçu pour la surveillance continue des vibrations d’arbre, de la position axiale et de la vitesse, cet ensemble abrite une sonde 3300 XL de 8 mm dotée de certifications avec plusieurs homologations, garantissant un déploiement sûr dans les zones industrielles dangereuses. Le boîtier mécanique est optimisé pour protéger le capteur et le câblage délicats contre les dommages physiques, l’infiltration d’humidité et les contaminants ambiants courants dans les applications de machines tournantes lourdes.

Caractéristiques

• Sonde 3300 XL de 8 mm intégrée : préconfiguré avec plusieurs homologations pour zones dangereuses (option 28) afin d’assurer une conformité internationale polyvalente.
• Adaptateur d’entretoise robuste : présente une dimension d’entretoise de 3,0 pouces (76 mm) pour ajuster le dégagement de la sonde et la protéger des interférences mécaniques.
• Pénétration précise de la sonde : conçu avec une profondeur de pénétration de la sonde de 5,6 pouces (dimension C) pour une mesure précise de la distance relative.
• Raccords de qualité industrielle : équipé d’un raccord 3/4-14 NPT et de deux bouchons pour préserver l’intégrité du cheminement du conduit.
• Montage NPT robuste : dispose d’un filetage de montage 3/4-14 NPT sécurisé, garantissant un couplage mécanique rigide avec le carter de la machine.

Applications

• Surveillance des vibrations d’arbre et de la position axiale des turbines à vapeur et à gaz.
• Diagnostics des compresseurs centrifuges et à pistons à grande vitesse.
• Installations sur les carters de paliers de grandes pompes industrielles, de ventilateurs et de réducteurs.
• Configurations de machines tournantes en zone dangereuse nécessitant des systèmes certifiés, antidéflagrants ou à sécurité intrinsèque pour la mesure de proximité.

Détail des options

Spécifications techniques

Connexions et interfaces

Informations techniques empiriques

Modèles alternatifs et compatibilité

La série 330880 PROXPAC XL utilise des sondes standard 3300 XL de 8 mm. Bien que le cœur de la sonde soit standard, les dimensions du manchon mécanique (espacement et pénétration) sont fixées lors de la fabrication. Vérifiez que la combinaison de votre espacement (3,0 po) et de votre pénétration (5,6 po) correspond parfaitement au profil du carter de la machine afin d’obtenir la plage correcte d’écartement entre la sonde et la cible (généralement 50 à 80 mils/1,27 à 2,03 mm pour un étalonnage standard).

Pièges d’application et notes d’ingénierie

Des mesures de pénétration incorrectes peuvent entraîner un contact physique catastrophique entre la sonde et l’arbre cible lors du démarrage ou des phases de dilatation thermique. Vérifiez toujours le jeu réel de l’arbre avant d’appliquer le couple mécanique final. Le boîtier doit être correctement mis à la terre conformément aux réglementations de sécurité locales afin d’empêcher le bruit électromagnétique de déformer le signal RF haute fréquence généré par le capteur Proximitor apparié.

Conseils de mise en service et de câblage

Lors du passage du câble coaxial interne dans le raccord 3/4-14 NPT, veillez à ne pas dépasser le rayon de courbure minimal du câble coaxial. Utilisez toujours un produit d’étanchéité pour filetage de haute qualité sur les raccords NPT afin d’empêcher les fuites de fluide ou l’accumulation d’humidité à l’intérieur du boîtier du transducteur, ce qui pourrait modifier la capacité de la boucle et provoquer de fausses mesures de vibrations.

Directives d’installation

1. 1 Nettoyez l’orifice de montage de la machine et vérifiez que les filetages de montage 3/4-14 NPT ne présentent ni débris ni dommages.
2. 2 Appliquez un produit d’étanchéité pour filetage homologué sur le filetage de montage, puis vissez l’ensemble adaptateur d’espacement dans l’orifice du carter.
3. 3 Insérez délicatement la sonde dans le boîtier d’espacement en maintenant l’alignement axial afin d’éviter de plier la pointe.
4. 4 Réglez et verrouillez la profondeur de pénétration (5,6 po) tout en mesurant l’écartement de la sonde à l’aide d’un voltmètre étalonné connecté au capteur Proximitor.
5. 5 Serrez le raccord de conduit et fixez les bouchons afin d’isoler l’environnement du boîtier électrique interne.
