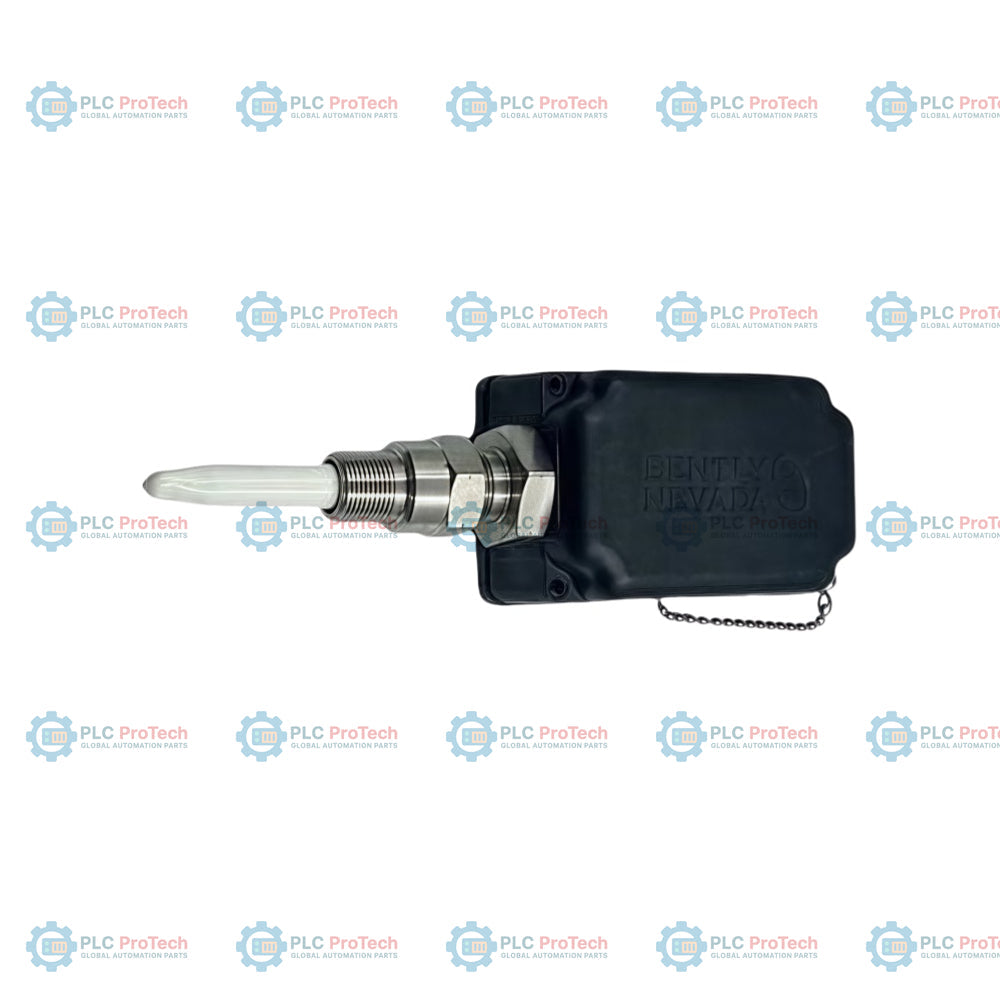

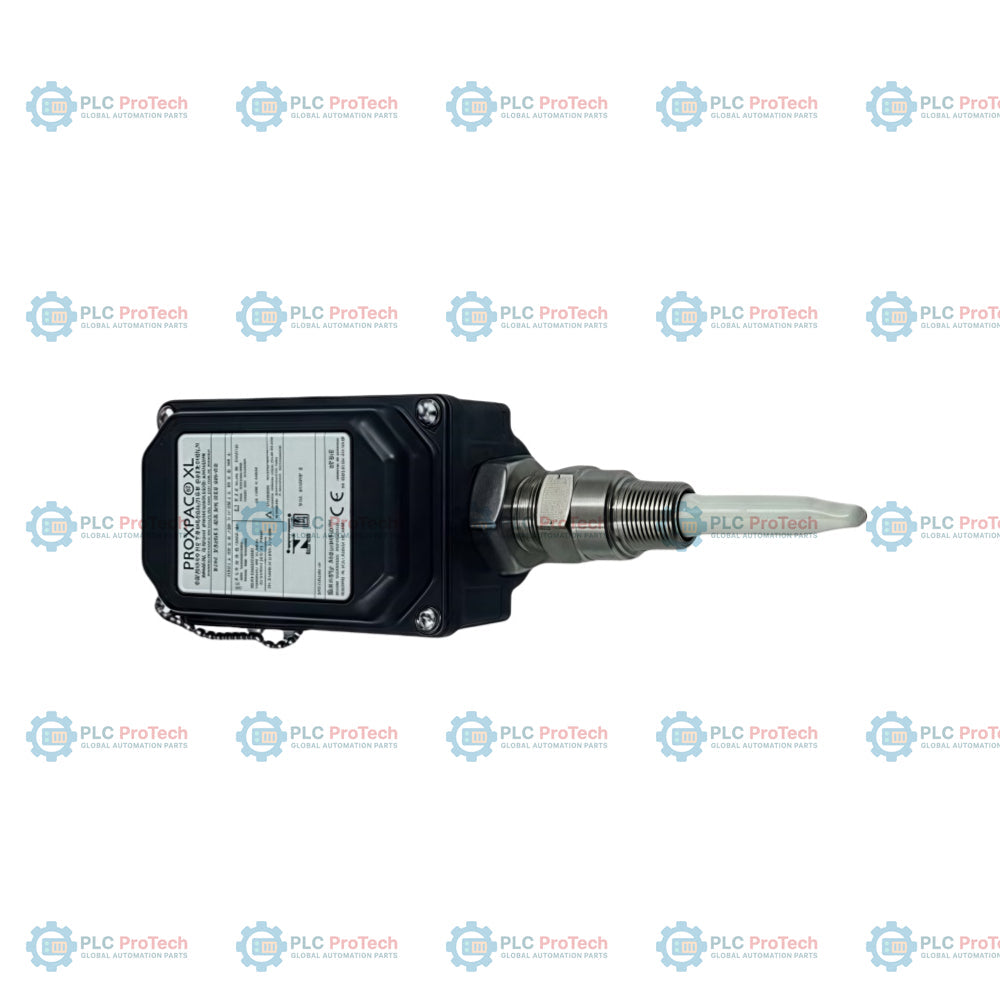

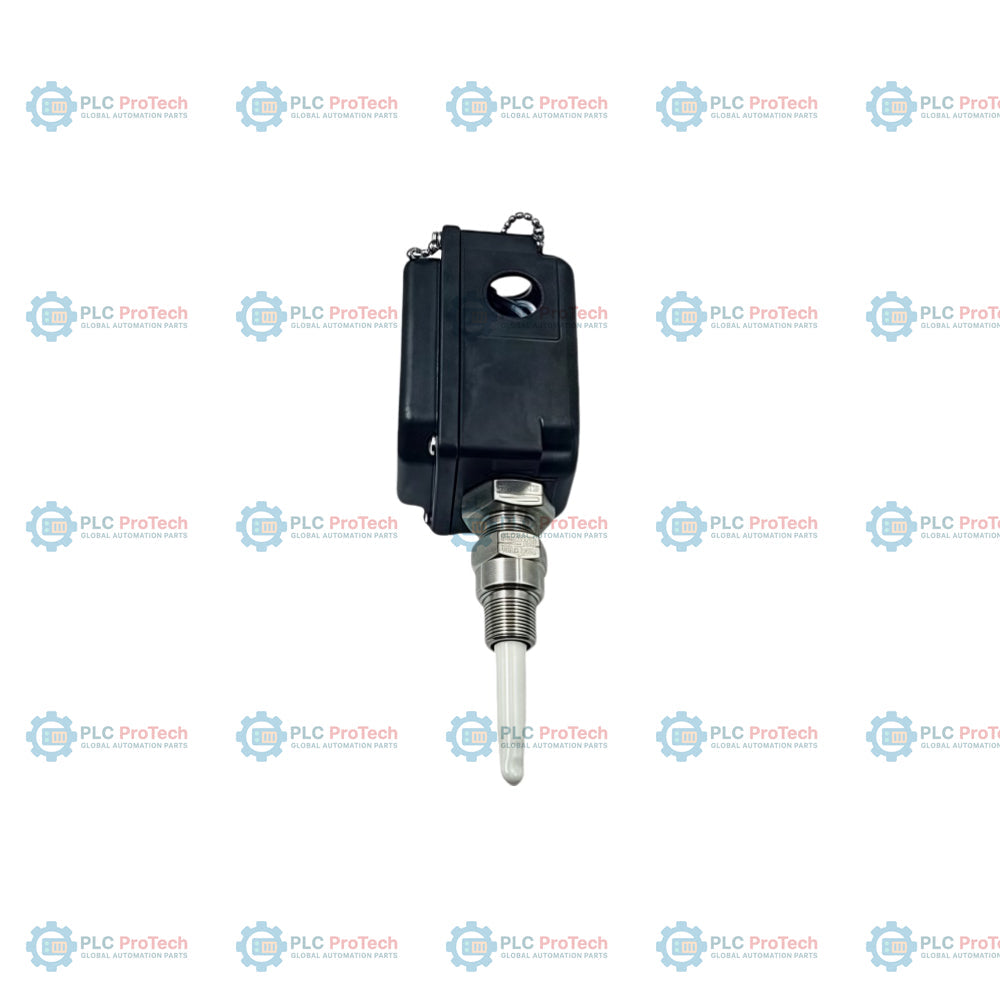

Bently Nevada 330881-16-00-307-06-02 Transducteur de proximité PROXPAC XL

Description

Conçu pour la surveillance avancée des vibrations d’arbre et de la position axiale des machines tournantes critiques, le Bently Nevada 330881-16-00-307-06-02 intègre une sonde de proximité et un capteur Proximitor dans un seul ensemble robuste et installable sur site. Cette configuration PROXPAC XL simplifie l’installation en éliminant le besoin de câbles d’extension séparés et de boîtiers de capteurs externes, tout en assurant une transmission directe du signal vers le contrôleur. Conçu pour les environnements industriels difficiles, l’ensemble offre une résistance supérieure à l’humidité, aux produits chimiques et aux contraintes mécaniques, garantissant des mesures de déplacement continues et très précises pour les turbines à vapeur, les turbines à gaz, les compresseurs et les grandes pompes.

Caractéristiques

• Ensemble intégré : Combine la sonde de proximité et le capteur Proximitor dans un seul boîtier protecteur afin de réduire la complexité du câblage sur site.
• Mesure de haute précision : Fournit des relevés continus, sans contact, des déplacements statiques et dynamiques des arbres en rotation.
• Protection environnementale renforcée : Le boîtier robuste protège l’électronique interne contre l’infiltration d’humidité, les atmosphères corrosives et les chocs mécaniques.
• Large compatibilité : Entièrement compatible avec les systèmes de surveillance Bently Nevada 3500 et 3300 pour une intégration fluide des diagnostics.
• Intégrité mécanique : La configuration filetée robuste assure une fixation sûre et résistante aux vibrations directement sur les carters des machines.

Applications

• Suivi des vibrations radiales et de la position de poussée axiale dans les turbines à vapeur des centrales.
• Surveillance critique du déplacement de l’arbre dans les compresseurs centrifuges haute pression.
• Mesure du jeu du film d’huile des paliers et du keyphasor de l’arbre dans les générateurs industriels.
• Surveillance des vibrations structurelles et de la dilatation des carters des machines industrielles lourdes.

Spécifications techniques

Informations techniques empiriques

Modèles alternatifs et compatibilité

La série PROXPAC XL constitue un remplacement tout-en-un des sondes 3300 XL 8 mm autonomes, avec des performances équivalentes, tout en intégrant l’électronique du capteur dans la boîte de jonction. Lors de la mise à niveau d’anciennes variantes PROXPAC non-XL, assurez-vous que la configuration de votre moniteur de terrain est mise à jour pour prendre en charge les spécifications électriques de la série 3300 XL, afin d’éviter les écarts de facteur d’échelle.

Pièges liés à l’application et notes d’ingénierie

La sélection du matériau cible est essentielle. Ce transducteur est étalonné pour l’acier AISI 4140. L’utilisation du capteur sur d’autres métaux, tels que l’acier inoxydable ou des surfaces chromées, sans réétalonnage entraînera de graves erreurs de mesure et des sorties non linéaires. En outre, veillez à ce que la température ambiante à l’intérieur du boîtier de jonction ne dépasse pas +85 degC pendant le fonctionnement maximal de la machine.

Conseils de mise en service et de câblage

Utilisez toujours un câble à paires torsadées blindées deux fois de haute qualité pour le câblage sur site entre le bornier PROXPAC et l’armoire de surveillance. Le blindage doit être mis à la terre uniquement à l’extrémité côté surveillance. La mise à la terre du blindage aux deux extrémités crée des boucles de terre qui perturbent les signaux de proximité haute fréquence avec du bruit électrique.
