Description

L’option 28 spécifie une sonde 3300 XL de 8 mm avec plusieurs homologations, tandis que l’option 070 définit une longueur de pénétration de la sonde de 70 mm pour cette configuration métrique 330881-28-00-070-03-02 du transducteur de proximité PROXPAC XL de Bently Nevada.

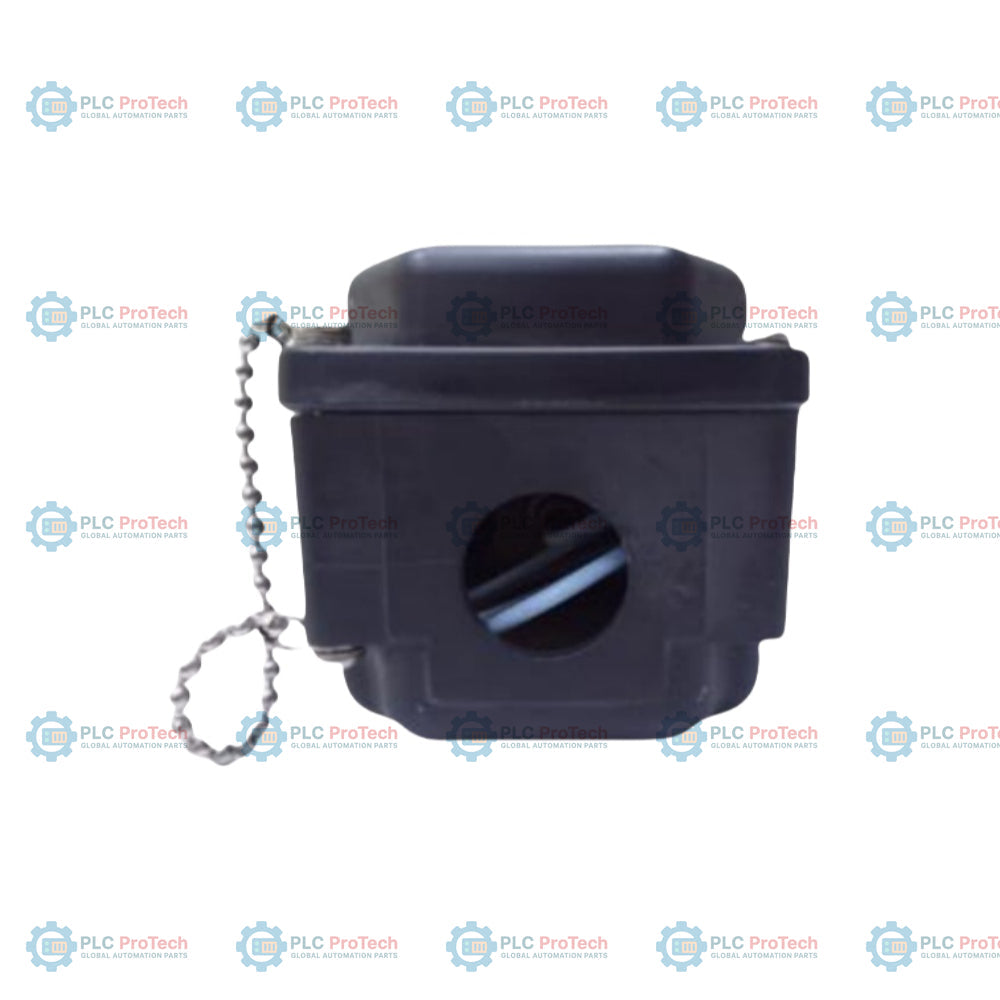

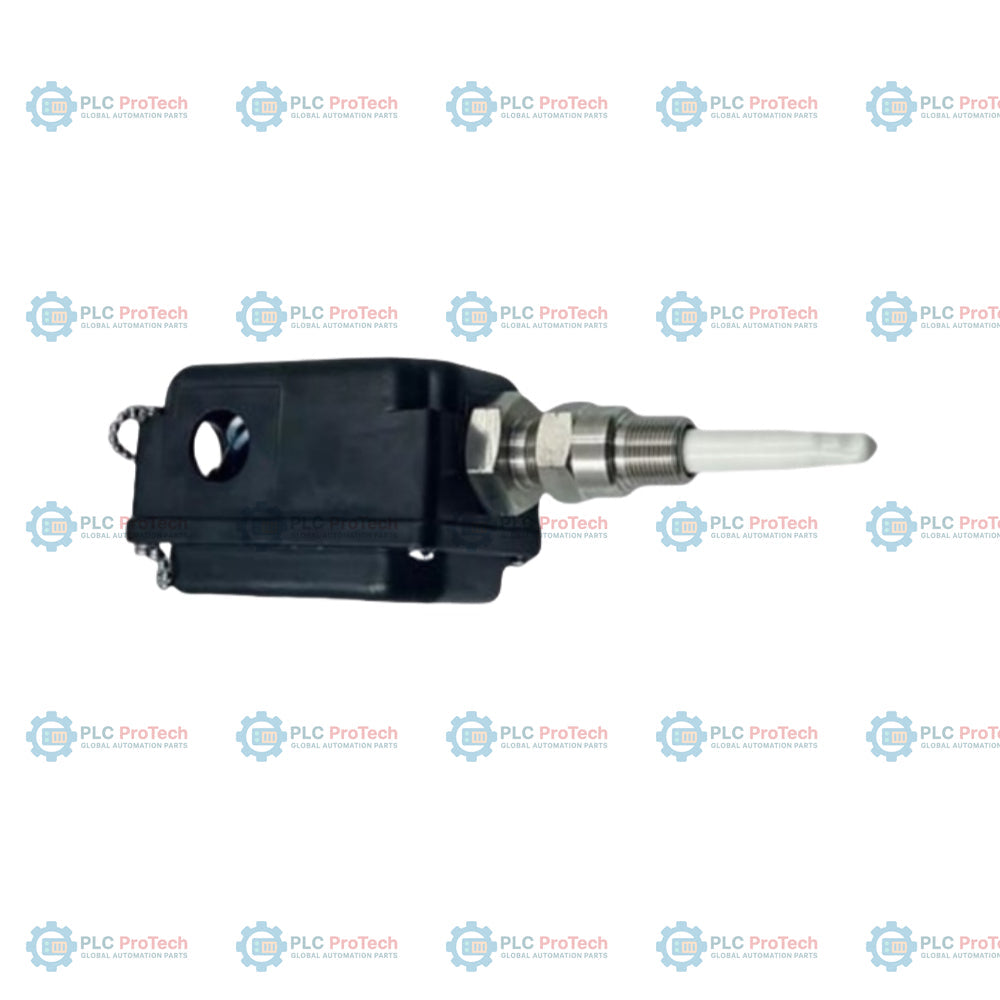

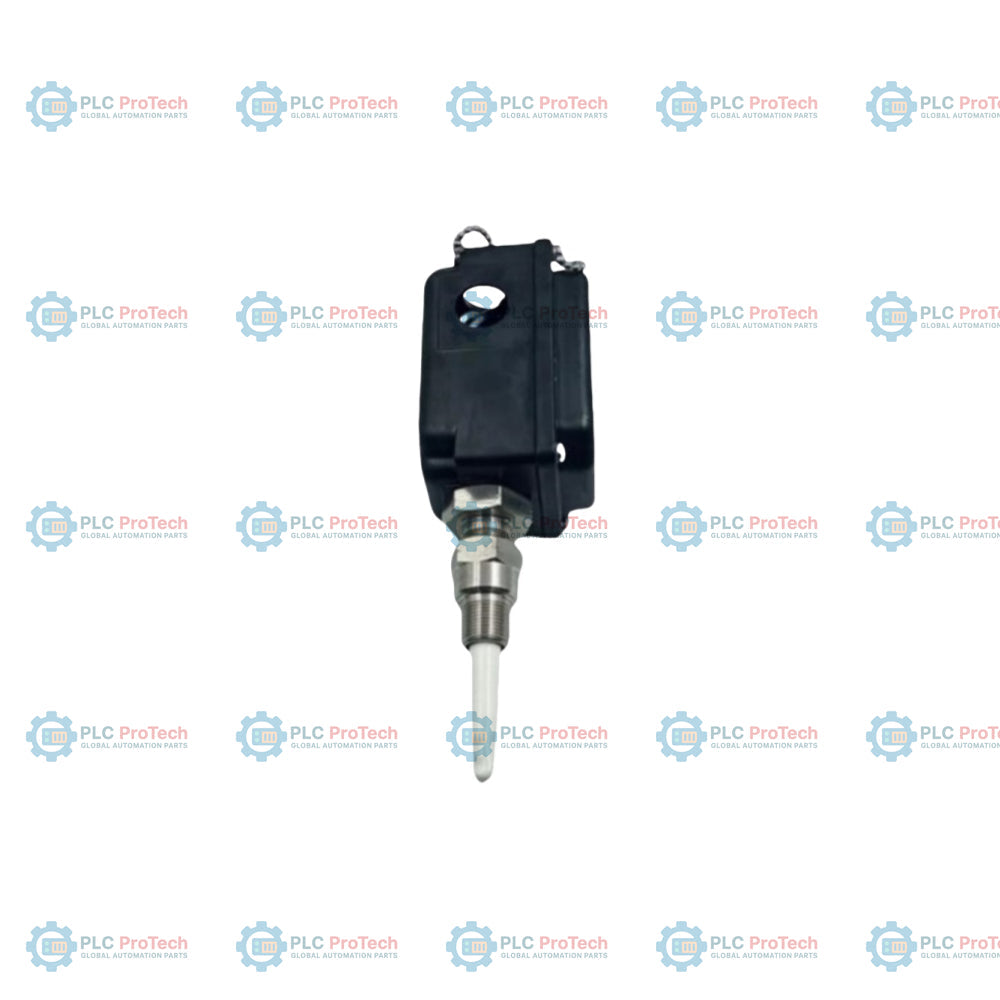

L’assemblage PROXPAC XL intègre une sonde de proximité 3300 XL de 8 mm et un capteur Proximitor 3300 XL dans un boîtier unique et autonome en sulfure de polyphénylène (PPS) renforcé de fibres de verre. Cette configuration élimine le besoin d’un câble d’extension entre la sonde et le capteur Proximitor, ainsi que celui d’un boîtier Proximitor séparé. Le câblage de terrain relie directement le système de surveillance à l’assemblage. Les indices Type 4X et IP66 assurent une protection dans les environnements humides ou difficiles.

Caractéristiques

• La configuration intégrée de la sonde et du Proximitor de l’option 28 comprend plusieurs homologations internationales.
• L’option 070 définit une longueur de pénétration de la sonde de 70 mm à l’intérieur du manchon de protection.
• L’option 03 comprend un raccord de conduit métrique M20 et deux bouchons obturateurs.
• L’option 02 spécifie un filetage de montage 3/4-14 NPT.
• Le boîtier thermoplastique en sulfure de polyphénylène (PPS) renforcé de fibres de verre intègre des fibres conductrices pour dissiper les charges électrostatiques.
• La connexion directe du câblage de terrain au capteur Proximitor interne élimine le besoin d’un câblage d’extension séparé.
• Les indices de protection environnementale IP66 et Type 4X protègent les composants internes contre l’eau projetée par un tuyau et la poussière.

Applications

• Surveillance des vibrations d’arbre sur les machines industrielles tournantes.
• Suivi de la position axiale et du déplacement radial.
• Carter de machines à paliers à film d’huile.
• Turbines à vapeur, turbines à gaz, compresseurs et boîtes de vitesses.
• Environnements industriels difficiles nécessitant une protection physique des composants du transducteur.

Informations de commande

Spécifications techniques

Consignes d’installation

Une installation correcte est essentielle au bon fonctionnement et à la protection du capteur :

• S’assurer que le boîtier est correctement étanchéifié à l’aide des bouchons et raccords fournis afin d’empêcher toute infiltration d’humidité.
• Utiliser la doublure et la plaque de mise à la terre internes pour garantir une mise à la terre électrique correcte.
• Lors du cheminement du câblage sur site, empêcher l’humidité de circuler dans le conduit jusqu’au boîtier.
• Respecter les couples de serrage spécifiés : 29.5 N-m pour l’écrou de retenue et 39.3 N-m pour le contre-écrou de verrouillage du manchon de la sonde.

Conformité et certifications

• Conforme au marquage CE
• Conforme à la directive RoHS 2011/65/UE
• Directive CEM 2014/30/UE (EN 61000-6-2, EN 61000-6-4)
• Homologations maritimes : règles ABS 2019 relatives aux conditions de classification
• Homologations pour zones dangereuses : Classe I, Zone 0 : AEx/Ex ia IIC T4/T5 Ga ; Classe I, groupes A, B, C, D ; Classe II, groupes E, F, G ; Classe III ; Ex ia IIIC T90C/T105C Dc ; Ex nA IIC T4/T5 Gc ; Ex ec IIC T4/T5 Gc
