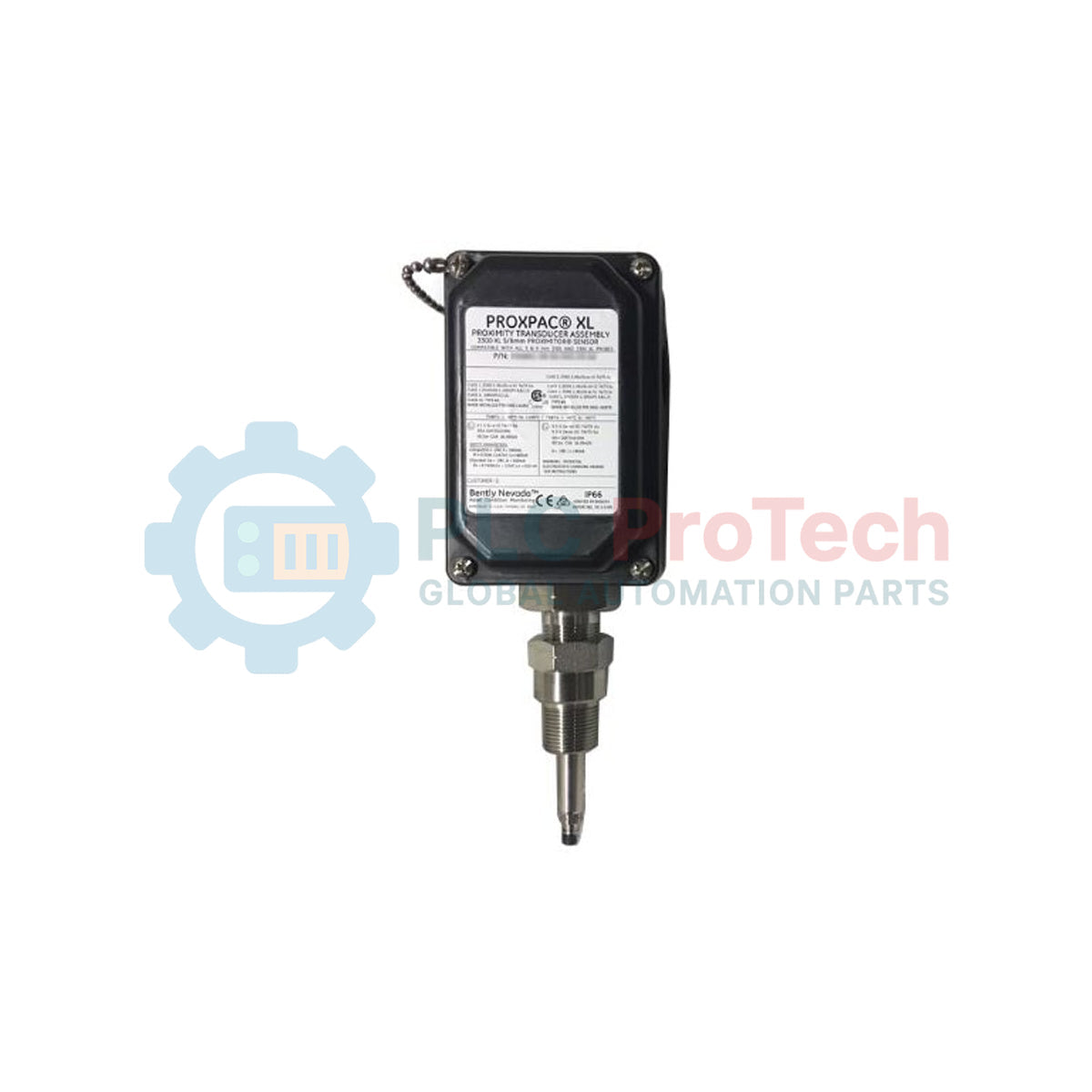

Transducteur de proximité PROXPAC XL Bently Nevada 330881-28-00-075-03-02

Présentation du produit

Le 330881-28-00-075-03-02 est un système intégré de transducteur de proximité conçu pour simplifier la surveillance des vibrations dans des environnements industriels à enjeux élevés. Cet ensemble PROXPAC XL combine une sonde 3300 XL de 8 mm et un capteur Proximitor dans un boîtier robuste unique, ce qui en fait une solution idéale pour les ventilateurs de tours de refroidissement, les compresseurs d'air et les petites turbines à vapeur. Dans des secteurs tels que le raffinage du pétrole, la production d'énergie et la transformation chimique, le 330881-28-00-075-03-02 élimine le besoin de câbles d'extension séparés entre la sonde et le capteur, réduisant ainsi les points de défaillance potentiels et simplifiant la maintenance sur site. En fournissant des données en temps réel sur les vibrations et la position de l'arbre directement à votre DCS ou PLC, cet ensemble est essentiel pour prévenir les défaillances mécaniques catastrophiques et maximiser la disponibilité des machines dans les zones dangereuses ou soumises à des lavages.

Décomposition du suffixe

La chaîne alphanumérique de cette configuration PROXPAC XL spécifie un ensemble de composants matériels assortis avec précision :

• 28 (Sonde et homologations) : Comprend une sonde 3300 XL de 8 mm certifiée pour plusieurs homologations, garantissant la conformité aux normes de sécurité dans des zones dangereuses variées à l’échelle mondiale.

• 00 (Adaptateur d’écartement) : Configuré sans adaptateur d’écartement (dimension B = 0), adapté pour un montage affleurant direct contre le carter de la machine.

• 075 (Profondeur de pénétration de la sonde) : Spécifie une profondeur de pénétration fixe de la sonde de 75 mm dans la chaîne de la machine.

• 03 (Accessoires) : Équipé d’un raccord de conduit métrique M20 et de deux bouchons pour une gestion polyvalente des entrées de câbles.

• 02 (Filetage de montage) : Utilise un filetage de montage 3/4-14 NPT, offrant une interface mécanique robuste et standardisée avec la machine.

Caractéristiques techniques

Informations matérielles & FAQ

Quel est l’avantage principal du PROXPAC XL par rapport aux configurations traditionnelles sonde/câble/capteur ?

Le PROXPAC XL intègre le capteur Proximitor directement dans le boîtier. Cela supprime le « câble d’extension » du circuit, souvent la partie la plus vulnérable d’un système de vibration dans des environnements difficiles. Cela simplifie l’installation et améliore la fiabilité du signal.

Comment le voltage de « Gap » est-il ajusté dans un boîtier intégré ?

La calibration s’effectue en desserrant le filetage de montage et en faisant pivoter l’ensemble du boîtier. À mesure que le boîtier se rapproche ou s’éloigne de l’arbre cible, la tension continue du Gap change. Une fois la cible de -10,0 VDC atteinte, l’écrou de blocage est serré.

Cette unité peut-elle être utilisée dans des environnements chimiques corrosifs ?

Oui. La sonde 3300 XL de 8 mm et les matériaux du boîtier PROXPAC sont conçus pour résister à la plupart des fluides industriels courants et aux atmosphères corrosives, répondant aux exigences IP-66 et NEMA 4X lorsqu’ils sont correctement scellés.

Guide d’ingénierie & d’installation

Calibration sur site et vérification du signal

Lors de la mise en service du 330881-28-00-075-03-02, utilisez toujours un multimètre numérique à haute impédance pour vérifier la tension du Gap. Pour la série 3300 XL, la plage linéaire est d’environ 2,0 mm (80 mils). Assurez-vous que la pointe de la sonde est perpendiculaire à la surface de l’arbre ; une sonde inclinée entraînera un facteur d’échelle déformé et des mesures de vibration inexactes.

Sécurité en zone dangereuse et étanchéité

Étant donné que ce modèle (option 28) bénéficie de plusieurs homologations, il est crucial d’utiliser les raccords M20 et les bouchons fournis (option 03) conformément aux codes électriques locaux. Veillez à ce que toutes les entrées de conduit inutilisées soient scellées avec les bouchons fournis pour maintenir l’intégrité antidéflagrante et étanche du compartiment électronique.

Considérations sur la dilatation thermique

Dans les applications impliquant des carters à haute température, surveillez la température ambiante à l’intérieur du boîtier PROXPAC. Bien que la tête de sonde puisse supporter 177 °C, l’électronique Proximitor intégrée a une limite thermique inférieure. Si la chaleur du carter dépasse 85 °C à la base du boîtier, envisagez d’utiliser un adaptateur d’écartement ou une isolation thermique.
