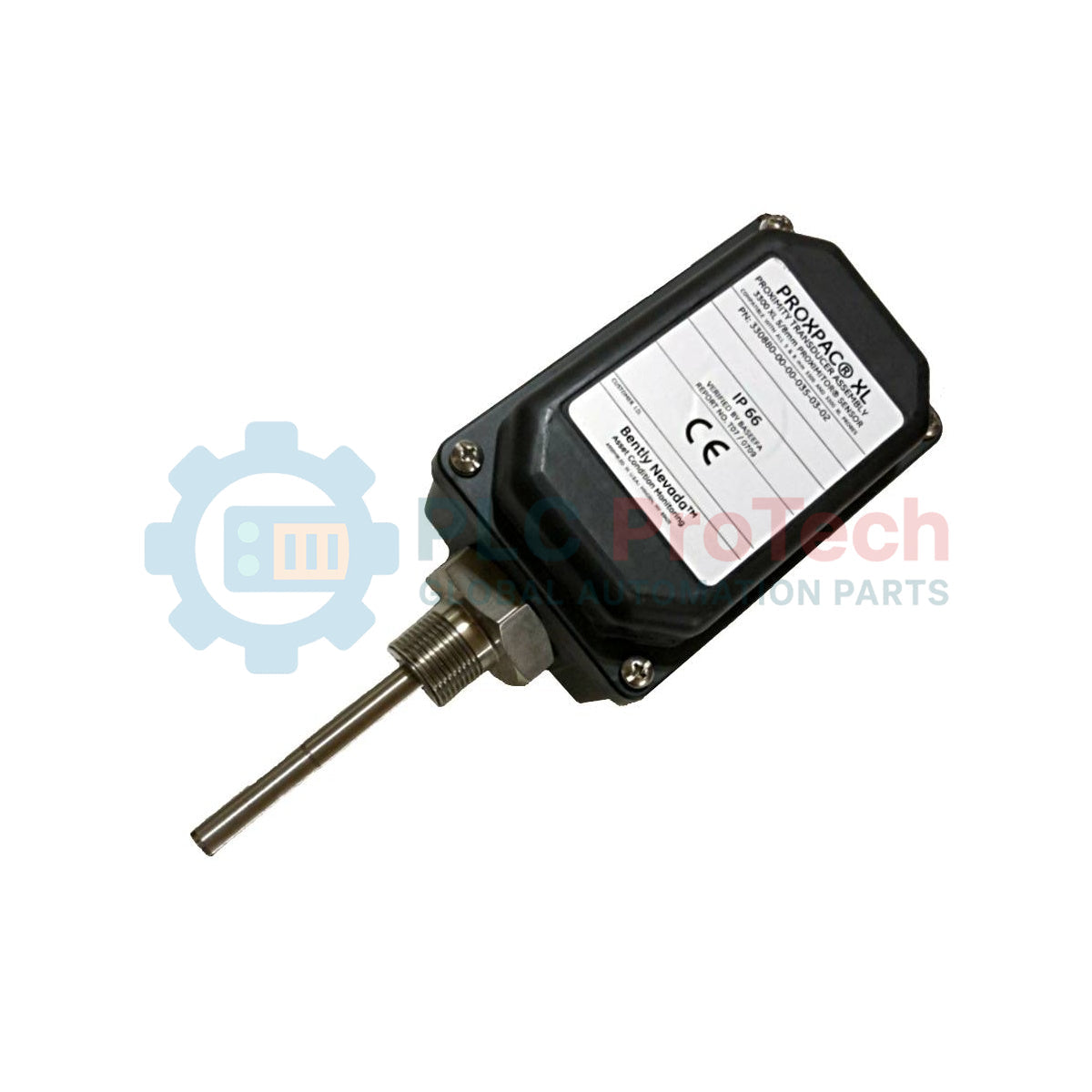

Bently Nevada 330881-28-00-095-05-01 PROXPAC XL – transducteur de proximité

Présentation du produit

Le 330881-28-00-095-05-01 Il s’agit d’un ensemble de transducteur de proximité PROXPAC XL fabriqué par Bently Nevada. Cette solution intégrée combine une sonde de proximité 3300 XL 8 mm et un capteur Proximitor dans un boîtier robuste unique, spécialement conçu pour les environnements industriels où le montage séparé d’un Proximitor n’est pas pratique. Cette unité constitue un composant essentiel pour surveiller les vibrations radiales, la poussée axiale ou les signaux Keyphasor sur les machines tournantes équipées de systèmes de protection des machines 3500 ou 3300. Cette configuration spécifique présente une pénétration de sonde de 95 mm, des filetages de montage M24 X 3 et un kit de raccords spécialisé (réducteur PG21 vers PG11). Le PROXPAC XL est conçu pour simplifier l’installation tout en offrant la mesure par courants de Foucault de haute précision caractéristique de la série 3300 XL.

Configuration technique

L’ensemble PROXPAC XL remplace la chaîne traditionnelle composée d’une sonde, d’un câble d’extension et d’un capteur par un boîtier localisé.

• Conception intégrée : Regroupe la sonde du transducteur et l’électronique de conditionnement du signal dans un seul boîtier résistant aux intempéries.

• Type de sonde : Sonde 3300 XL 8 mm, étalonnée pour l’acier AISI 4140 standard.

• Interface mécanique : Filetage de montage métrique M24 X 3 avec une profondeur de pénétration de 95 mm (dimension C).

• Boîtier : Enceinte robuste assurant la protection environnementale du capteur de proximité Proximitor interne.

Spécifications techniques

Informations de commande

Lors de l’approvisionnement en pièces de rechange pour le système PROXPAC XL, la profondeur de pénétration (dimension C) et le filetage de montage doivent être vérifiés par rapport aux plans d’origine de la machine afin de garantir la compatibilité physique.

• Référence: 330881-28-00-095-05-01

• Longueur du câble de la sonde : Intégrée (correspond à l’étalonnage du capteur interne)

• Code des homologations : 28 (homologations multiples, notamment ATEX/IECEx/CSA)

Guide d’ingénierie et d’installation

Le PROXPAC XL simplifie la boucle d’installation, mais exige un alignement mécanique précis pour garantir l’exactitude des données.

• Réglage de la pénétration : La profondeur de pénétration de 95 mm est fixe et dépend du numéro de référence. Le réglage fin de l’écartement doit être effectué lors de l’installation initiale en faisant pivoter le boîtier ou en utilisant des cales si une entretoise n’a pas été sélectionnée.

• Câblage sur site : Utilisez le réducteur PG21 vers PG11 fourni pour garantir un ajustement correct du presse-étoupe. Utilisez un câble blindé à paire torsadée (généralement de 18 à 22 AWG) pour la connexion entre le PROXPAC et l’armoire du moniteur.

• Mise à la terre : Le Proximitor interne est isolé du boîtier. Assurez-vous que le blindage est mis à la terre au niveau de l’armoire du moniteur afin d’éviter les boucles de terre et les interférences RFI.

• Couple mécanique : Serrez fermement le filetage de montage sur le carter de la machine. Un montage desserré peut introduire une résonance mécanique, que la sonde interprétera à tort comme une vibration de l’arbre.

• Matériau de la cible : Si le matériau de l’arbre n’est pas de l’AISI 4140, le facteur d’échelle de sortie (7,87 V/mm ou 200 mV/mil) sera invalide.

• Impédance du câblage : Le système est conçu pour une impédance de 75 ohms afin de garantir la précision du signal sur de longues distances (voir image_3b1f79.png).

FAQ

• La sonde interne peut-elle être remplacée séparément ?

  Oui, la 330881 La série permet de remplacer la sonde interne 3300 XL si son extrémité est endommagée, mais la longueur de la sonde doit correspondre à l’étalonnage du capteur interne.

• Quel est l’avantage des « homologations multiples » (option 28) ?

  L’option 28 offre une large gamme de certifications (zones dangereuses), ce qui rend l’unité adaptée à un déploiement mondial lorsque différentes normes régionales de sécurité s’appliquent.

• Cette unité nécessite-t-elle un Proximitor externe ?

  Non, l’électronique Proximitor est intégrée au boîtier PROXPAC XL. Il vous suffit de fournir une alimentation de -24 Vcc et de recevoir le signal au niveau du moniteur.
