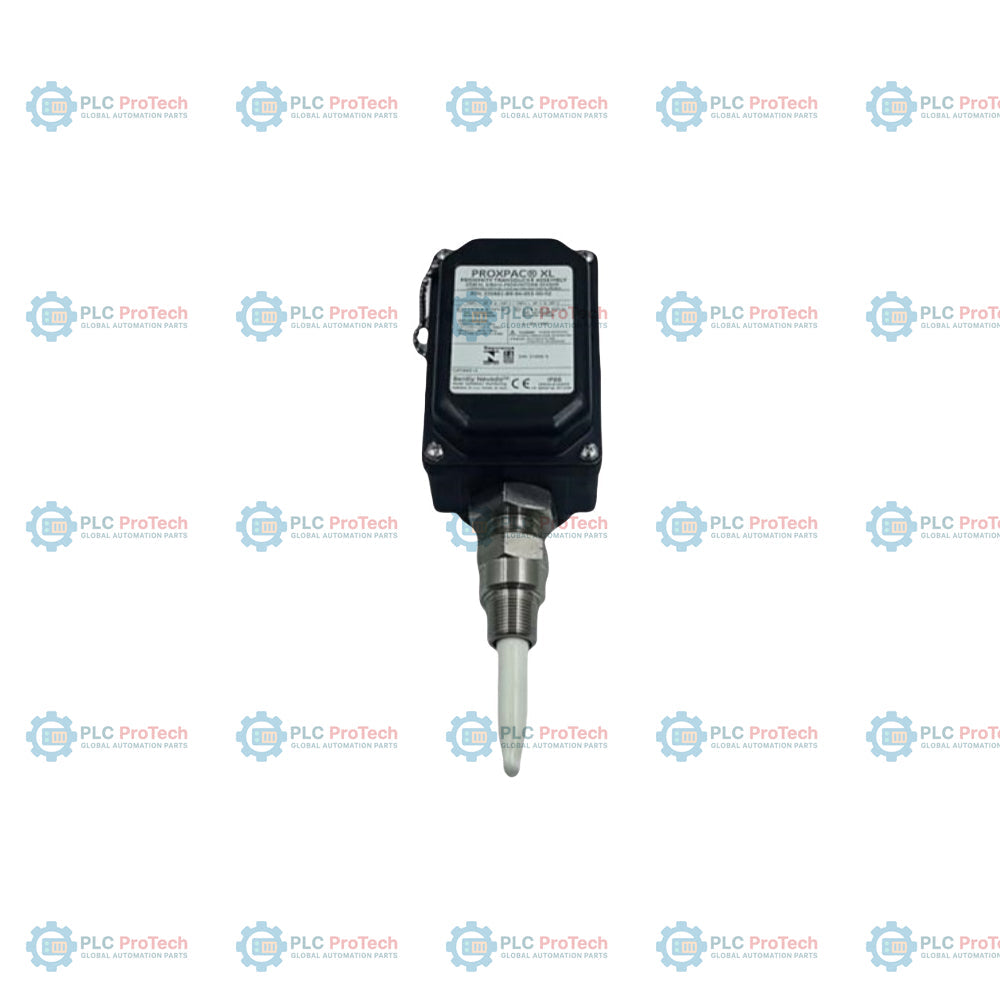

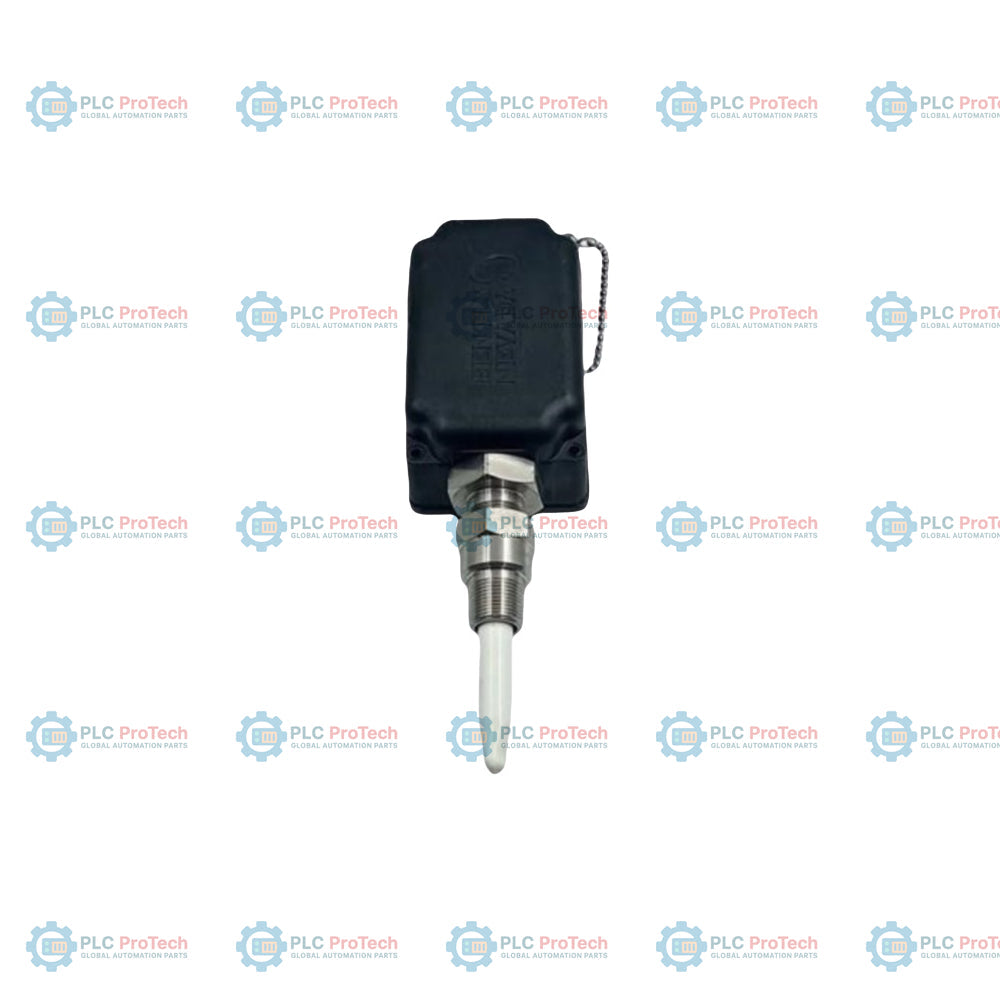

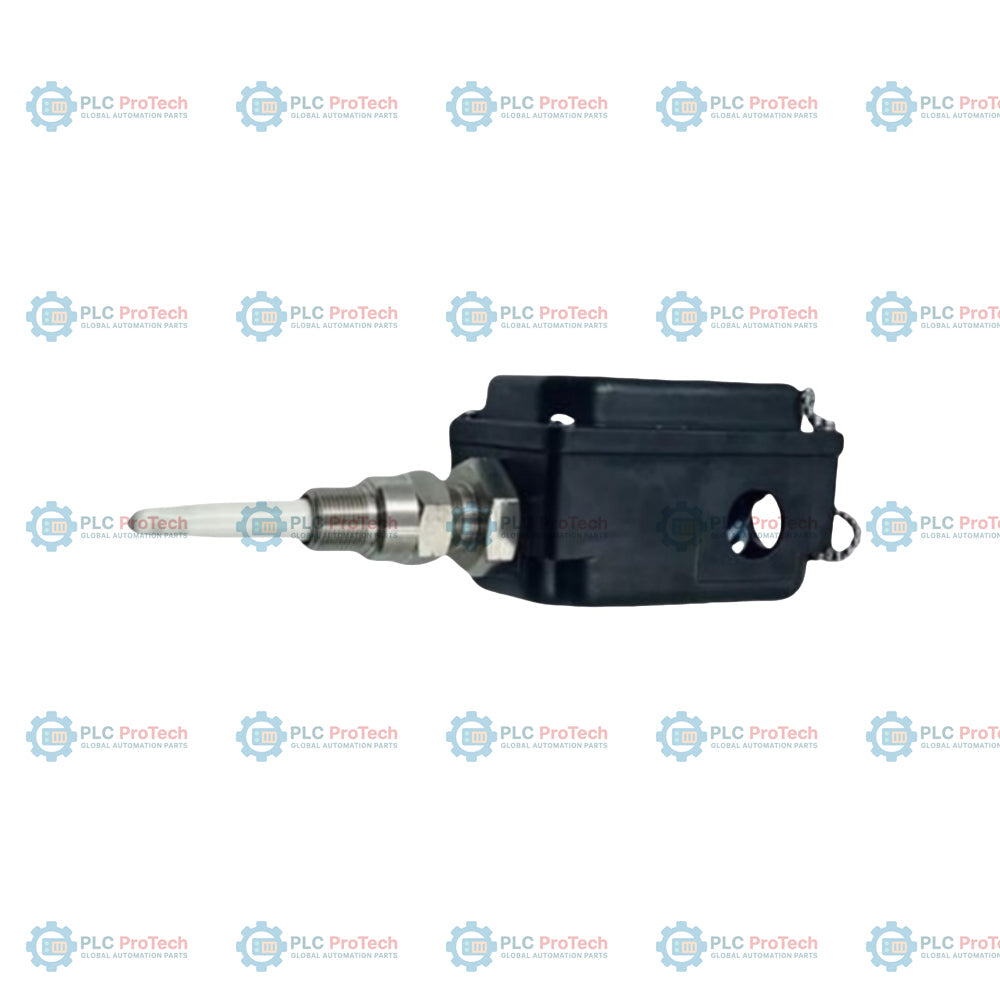

Bently Nevada 330881-28-00-145-03-02 PROXPAC XL Transducteur de proximité

Description

330881-28-00-145-03-02 désigne un ensemble de transducteur de proximité PROXPAC XL à filetage métrique, configuré avec une sonde de proximité 3300 XL de 8 mm dotée de plusieurs homologations pour zones dangereuses, sans adaptateur d’entretoise, avec une profondeur de pénétration de sonde de 145 mm, un raccord de conduit M20 avec deux bouchons obturateurs et un filetage de montage de manchon extérieur 3/4-14 NPT. Cet ensemble autonome intègre à la fois la sonde de proximité et le capteur Proximitor 3300 XL dans un seul boîtier mécanique, éliminant le besoin de boîtiers Proximitor externes séparés ou de câbles d’extension intermédiaires. Le câblage sur site se raccorde directement à l’intérieur du bornier du boîtier du transducteur, ce qui simplifie l’installation globale de la boucle et réduit la longueur de câblage nécessaire.

Le boîtier structurel est fabriqué à partir d’un thermoplastique avancé en sulfure de polyphénylène (PPS), moulé et renforcé de fibres de verre et de fibres conductrices. Ce matériau offre une résistance chimique et une robustesse mécanique exceptionnelles, dissipe efficacement les charges statiques et assure un indice de protection environnementale de type 4X et IP66. Le capteur Proximitor interne 3300 XL, situé dans le couvercle, s’interface avec les systèmes de surveillance Bently Nevada 3300 XL standard, faisant de cet ensemble une configuration efficace pour la protection des machines tournantes dans les environnements hostiles.

Caractéristiques

• L’option 28 intègre une sonde de proximité 3300 XL de 8 mm avec plusieurs homologations (ATEX, IECEx et CSA) pour les installations en zones dangereuses.
• L’option 00 ne prévoit aucun adaptateur d’entretoise et fixe directement le manchon extérieur au carter de la machine via le filetage NPT.
• L’option 145 offre une profondeur de pénétration de sonde de 145 mm, adaptée aux dimensions spécifiques du carter de la machine.
• L’option 03 fournit un raccord de conduit métrique M20 et deux bouchons obturateurs pour une entrée fiable et étanche.
• L’option 02 configure un filetage de montage extérieur 3/4-14 NPT sur le manchon.
• La conception autonome élimine le câble d’extension traditionnel en positionnant le capteur Proximitor à l’intérieur du couvercle du boîtier.
• Le boîtier thermoplastique composite en PPS offre une résistance chimique exceptionnelle et des capacités de dissipation des charges statiques dans les environnements difficiles.

Applications

• Surveillance continue des vibrations radiales et de la position axiale sur les grandes machines tournantes.
• Turbines à vapeur, turbines à gaz, générateurs, compresseurs centrifuges et pompes industrielles.
• Boucles de protection des machines dans les sites industriels où l’exposition environnementale exige une étanchéité de type 4X ou IP66.

Informations de commande

Spécifications techniques

Directives d’installation

Pour réaliser une installation correcte, montez le manchon extérieur dans le carter de la machine à l’aide du filetage 3/4-14 NPT. Usinez un lamage approprié dans le carter si la longueur de pénétration est courte, afin d’éviter toute interférence, en vue latérale ou arrière, avec l’extrémité de la sonde. Le câblage sur site doit passer par le raccord de conduit M20 fourni. Assurez-vous que tous les parcours de conduits sont étanchéifiés afin d’empêcher l’humidité de pénétrer dans le boîtier et d’affecter les bornes électriques à l’intérieur. La mise à la terre doit être réalisée à l’aide de la doublure et de la plaque de mise à la terre intégrées en acier inoxydable afin de protéger le circuit du transducteur contre les perturbations industrielles.

Conformité et certifications

Cet ensemble est conforme au marquage CE européen et bénéficie de plusieurs homologations pour zones dangereuses lorsqu’il est configuré avec l’option Homologations multiples (option 28), notamment les certifications ATEX/IECEx et CSA pour les installations à sécurité intrinsèque (ia) et sans étincelles/sans inflammation (nA, ec) dans des environnements de classe I, zones 0, 1 et 2. Le boîtier est homologué avec un indice de protection IP66 et un indice environnemental Type 4X.
