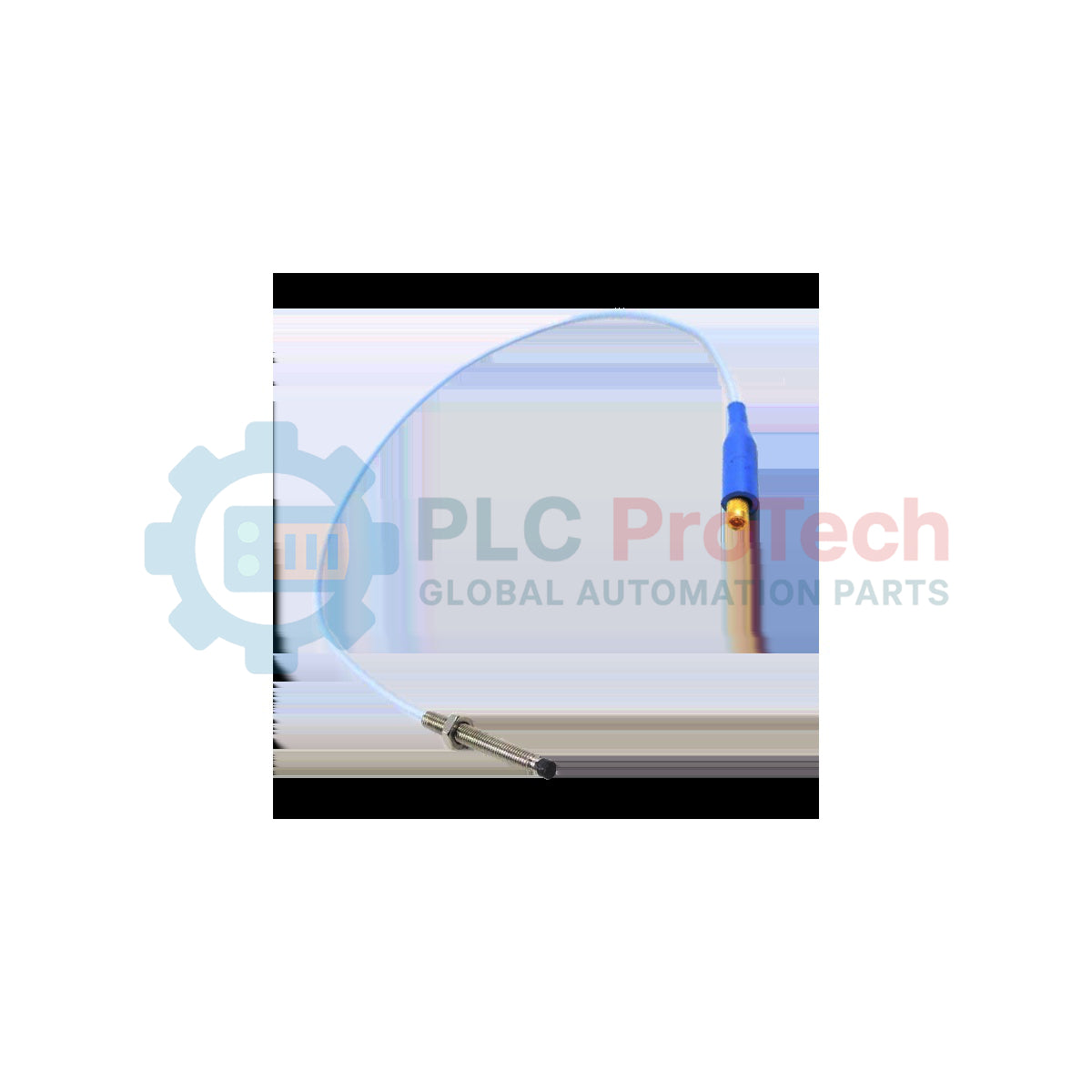

Bently Nevada 330901-00-15-05-02-00 3300 NSv sonde de proximité

Description

Conçue spécialement pour les machines soumises à de fortes contraintes d’espace, la Bently Nevada 330901-00-15-05-02-00 est un transducteur de déplacement sans contact haute précision appartenant à la série 3300 NSv. Cette sonde de proximité est optimisée pour mesurer les paramètres statiques (position) et dynamiques (vibrations) sur des arbres de petit diamètre ou des zones cibles où les systèmes de sondes standard de 5 mm ou 8 mm ne peuvent pas être installés physiquement. Fonctionnant selon le principe des courants de Foucault, elle fournit des mesures d’une résolution inférieure au micromètre, essentielles à l’évaluation de l’état des turbomachines, des performances des paliers à film fluide et des vibrations radiales de l’arbre.

Caractéristiques

• Encombrement réduit : conçue pour les géométries d’installation exiguës, avec un profil fileté 3/8-24 UNF.
• Configuration optimisée du boîtier : conçue avec une longueur non filetée de 0,0 pouce et une longueur totale de boîtier de 1,5 pouce pour un positionnement précis dans les espaces à faible dégagement.
• Câble intégré de 0,5 mètre : préinstallée avec un câble coaxial standard de 20 pouces (0,5 m) pour un acheminement propre vers le câble d’extension du système.
• Connecteur coaxial ClickLoc : équipée d’une terminaison coaxiale ClickLoc miniature qui empêche toute déconnexion accidentelle sous l’effet de fortes charges vibratoires.
• Réponse du signal haute résolution : optimisée pour les petites cibles, elle fournit une sortie linéaire lorsqu’elle est associée à un capteur de proximité 3300 NSv compatible.

Applications

• Surveillance des vibrations radiales et de la position de poussée axiale dans les petites turbines à vapeur et à gaz.
• Analyse du jeu des paliers à film fluide dans les compresseurs centrifuges et les turbocompresseurs à grande vitesse.
• Diagnostics rotordynamiques sur les pompes industrielles, les ventilateurs et les machines auxiliaires de l’équilibre de l’installation.
• Ligne centrale de l’arbre et suivi de l’orbite à l’intérieur de carters de machines compacts.

Informations de commande

Tableau des spécifications techniques

Connexions et interfaces

La sonde utilise une connexion coaxiale miniature. Vous trouverez ci-dessous la configuration du routage d’installation pour l’intégration dans une boucle de surveillance de machine :

Modèles alternatifs et compatibilité

La gamme de produits 3300 NSv (vibration Narrow System) est spécialement conçue pour les cibles exiguës. Il est essentiel de noter que les sondes 3300 NSv ne sont pas compatibles électriquement avec les capteurs Proximitor standard 3300 XL de 5 mm, 8 mm ou 11 mm. L’utilisation d’un capteur non NSv avec cette sonde entraînera de graves erreurs de facteur d’échelle. Associez toujours la sonde 330901 au capteur Proximitor 3300 NSv désigné (par exemple, série 330980).

Pièges d’application et remarques techniques

En raison de la petite taille physique de l’extrémité de la sonde 3300 NSv, le champ RF est fortement concentré. Si le diamètre de l’arbre cible est inférieur à 50 mm (2.0 pouces), les effets de courbure de la cible déformeront la plage linéaire. En outre, veillez à maintenir les métaux structurels adjacents (tels que les paliers ou les contre-écrous) à une distance minimale de trois diamètres d’extrémité de sonde par rapport au centre de l’extrémité de la sonde afin d’éviter les erreurs dues au chargement latéral et l’atténuation du signal.

Conseils de mise en service et de câblage

Lors du passage du câble de la sonde dans un conduit, ne tirez pas directement sur le connecteur ClickLoc, car cela endommagerait les microsertissages internes. Utilisez toujours un outil de protection pour connecteur. Dans les environnements difficiles exposés à l’huile ou à la vapeur, assurez-vous que les jonctions sont isolées avec du ruban de silicone auto-amalgamant ou un kit de protection pour connecteur afin d’empêcher toute pénétration de fluide, qui dégrade l’impédance coaxiale.

Directives d’installation

1. 1 Monter le support et vérifier le dégagement : Vissez manuellement la sonde dans le support de montage ou le trou taraudé du carter. Veillez à éviter tout foirage du filetage lors de l’insertion.
2. 2 Régler l’entrefer de la sonde : Connectez un voltmètre numérique aux bornes « OUT » et « COM » du capteur Proximitor. Réglez la profondeur de la sonde jusqu’à ce que la tension de sortie corresponde à votre point central dynamique cible (généralement -10,0 Vdc pour un point médian linéaire standard).
3. 3 Fixer le contre-écrou : Maintenez le corps de la sonde immobile avec une clé, puis serrez le contre-écrou au couple recommandé de 11 N-m (100 in-lb). Vérifiez à nouveau que la tension d’entrefer n’a pas dérivé pendant le serrage final.
