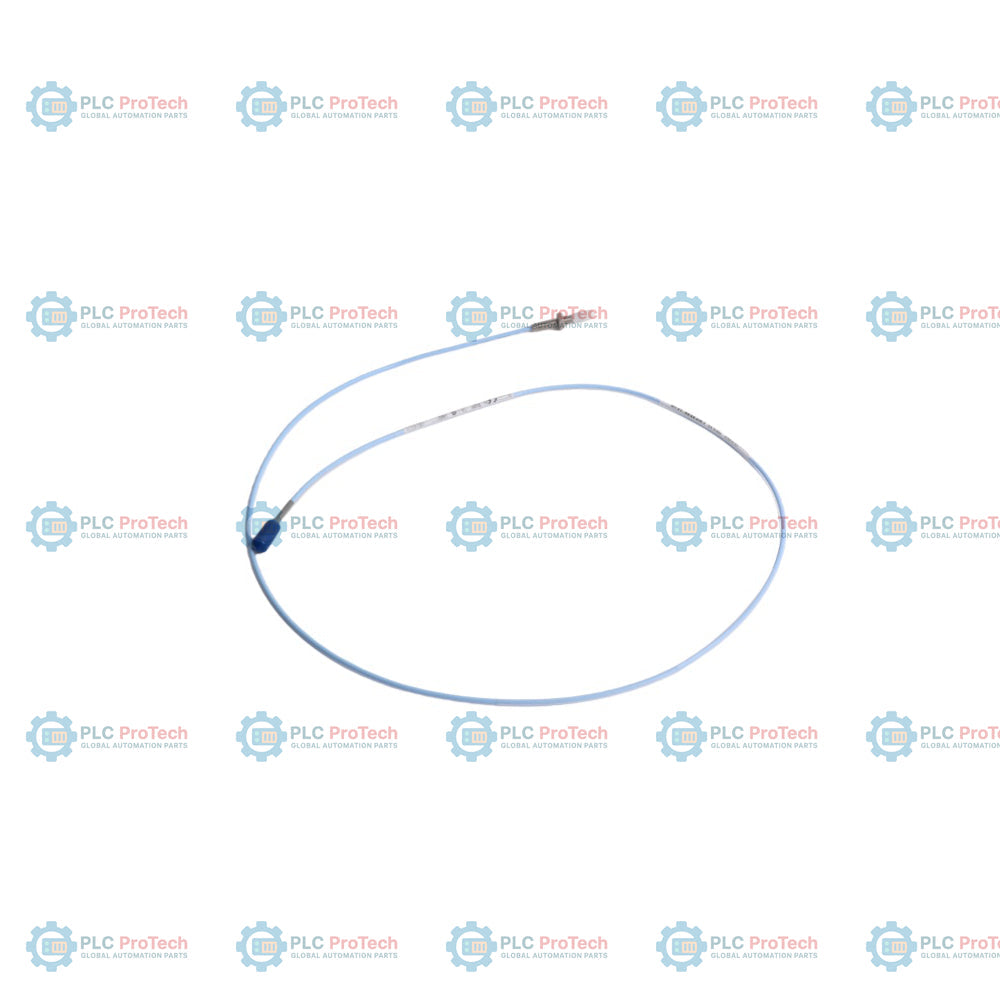

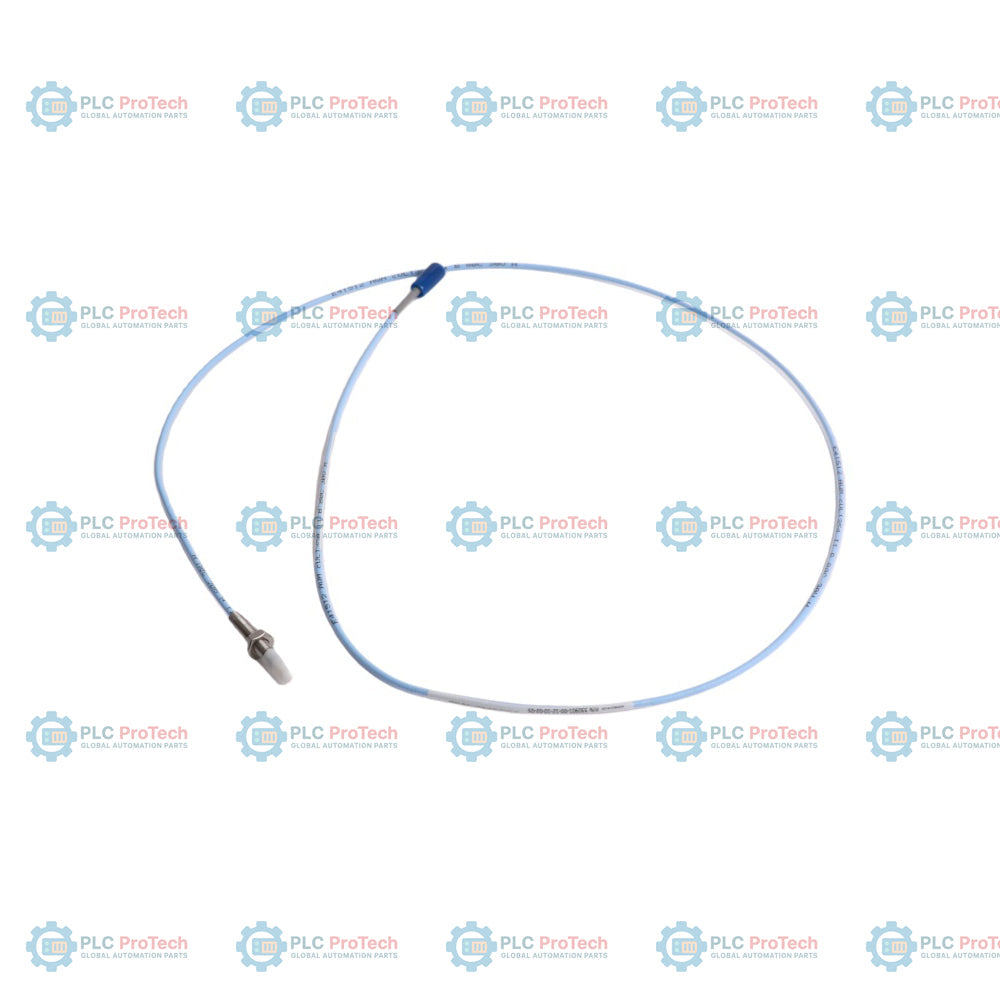

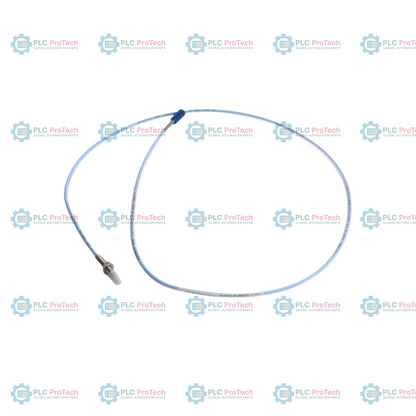

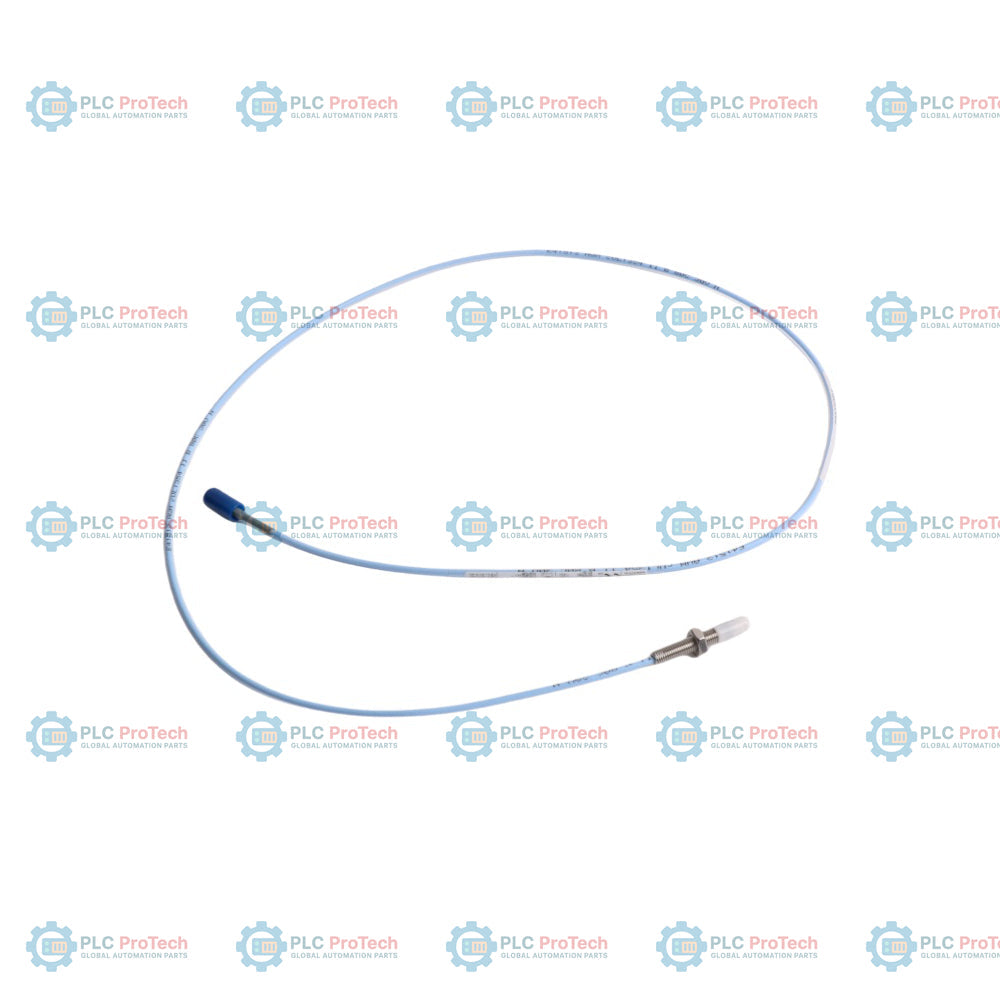

Bently Nevada 330901-00-20-05-02-00 3300 NSv Sonde de proximité

Description

330901-00-20-05-02-00 : sonde de proximité 3300 NSv, filetage 1/4-28 UNF sans armure, option 00 de longueur non filetée, option 20 de longueur du boîtier, option 05 de longueur totale, option 02 de connecteur ClickLoc miniature avec câble standard, option 00 homologations non requises.

Cette configuration comprend un câble standard de 0,5 mètre et ne comporte pas de protecteur de connecteur (option 02), contrairement aux configurations apparentées telles que l’option 01, qui comprend un protecteur de connecteur en fluorosilicone, ou les options 11 et 12, qui utilisent un câble FluidLoc. Le système de transducteur 3300 NSv fonctionne selon les principes de mesure par courants de Foucault pour mesurer les vibrations de l’arbre et la position axiale sur des cibles présentant une géométrie ou un espace disponible limités, là où les sondes standard de 8 mm sont trop grandes.

Caractéristiques

• L’option 00 spécifie un corps de sonde en acier entièrement fileté de 1/4-28 UNF, avec une longueur non filetée de 0,0 pouce.
• L’option 20 fournit une longueur totale de boîtier de 2,0 pouces pour les supports de montage standard.
• L’option 05 fournit un câble intégré court de 0,5 mètre (20 pouces), conçu pour se connecter directement à un câble d’extension 330930.
• L’option 02 comprend un connecteur coaxial miniature ClickLoc avec un câble coaxial standard (non blindé).
• Le procédé de moulage TipLoc crée une liaison moléculaire entre l’embout de sonde en PPS et le corps en acier inoxydable AISI 303.
• La conception CableLoc résiste à une force de traction allant jusqu’à 220 N (50 lb) au niveau de la connexion entre le câble et la sonde.
• Compatible avec le capteur Proximitor 3300 XL NSv (330980) et le câble d’extension 3300 NSv (330930).

Applications

• Petites machines tournantes où l’espace disponible est fortement limité.
• Turbines à gaz aérodérivatives avec des géométries de cible très restreintes.
• Compresseurs centrifuges et pompes à grande vitesse nécessitant des mesures de déplacement sans contact.
• Surveillance des vibrations radiales de l’arbre et de la position axiale sur des arbres de moins de 13 mm (0,5 pouce) de diamètre.

Informations de commande

Spécifications techniques

Connexions et interfaces

Directives d’installation

• Maintenez un écartement minimal de centre à centre de 25 mm (1,0 po) pour les sondes de position axiale parallèles, ou de 23 mm (0,9 po) pour les sondes de vibration radiale en configuration X-Y, afin d’éviter les interférences électromagnétiques.
• Utilisez une clé hexagonale de 7/16 po pour monter les boîtiers filetés standard 1/4-28 UNF-2A.
• Serrez le boîtier de la sonde sur les supports de montage conformément aux spécifications techniques standard ; ne dépassez pas les limites mécaniques du boîtier fileté en acier inoxydable AISI 303.
• Assurez-vous que la connexion entre le câble de la sonde et le câble d’extension est propre, sèche et bien fixée. Appliquez du ruban en silicone ou des protecteurs de connecteur en option en cas d’exposition à l’humidité, mais évitez le ruban en silicone en cas d’exposition à l’huile de turbine.

Conformité et certifications
