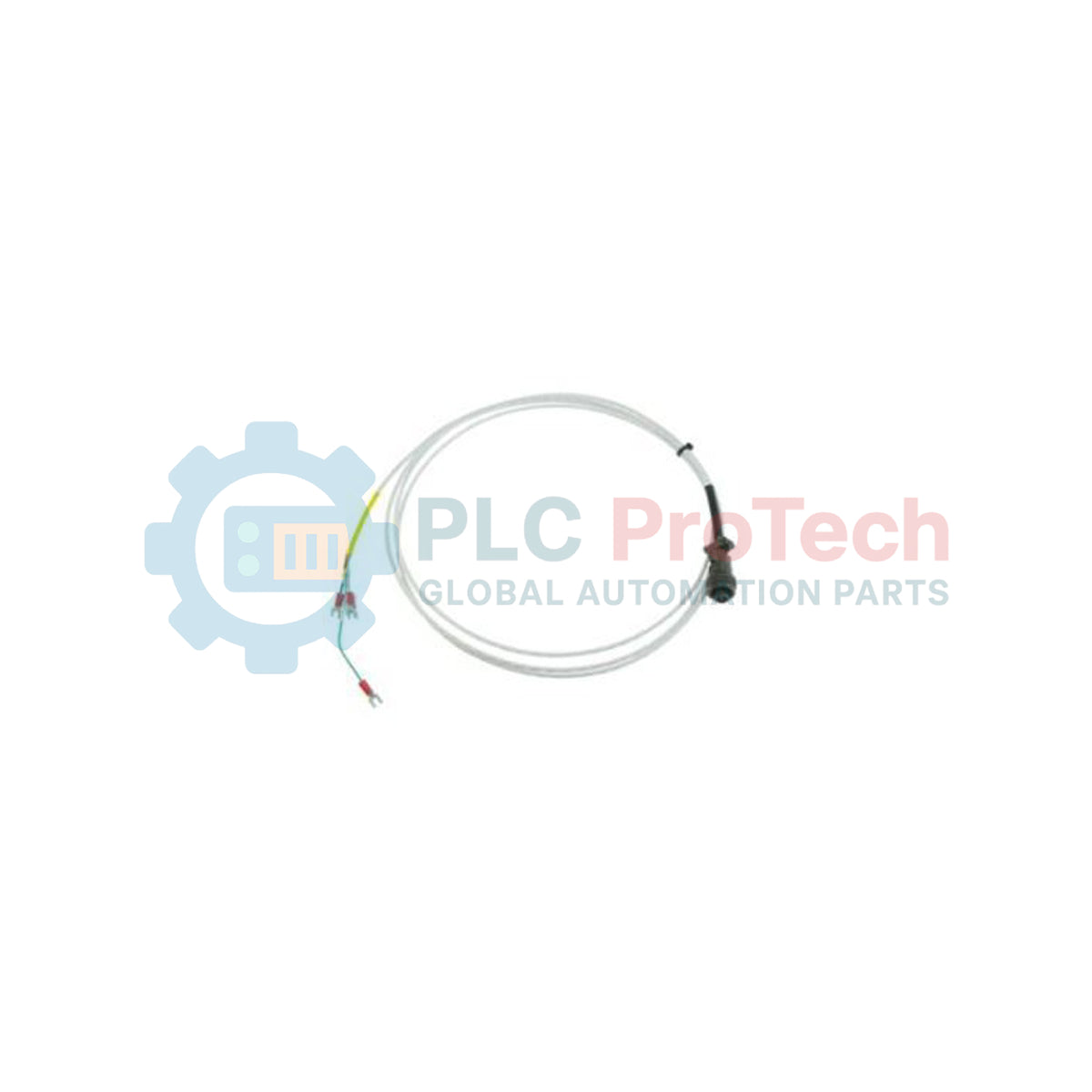

Bently Nevada 330904-XX-XX-10-02-CN (158268-00-34) Sonde de proximité 3300 NSv

Présentation du produit

Le 330901-XX-XX-10-02-CN de Bently Nevada (numéro de pièce d’ingénierie 158268-00-34) est un transducteur de proximité à courants de Foucault appartenant à la série 3300 NSv. Le système NSv (vue latérale étroite) est spécialement conçu pour les applications où des sondes standard de 8 mm ne peuvent pas être utilisées en raison de contraintes d’espace ou de dégagements de montage réduits. Il est principalement utilisé pour la surveillance des vibrations et de la position sur des arbres de petit diamètre ou dans des machines dont l’accès interne est limité, telles que les compresseurs centrifuges, les pompes à grande vitesse et les turbines aérodérivatives.

Ce modèle spécifique est doté d’un filetage métrique M8 x 1 et d’une armure en acier inoxydable offrant une protection mécanique renforcée au câble coaxial. L’ensemble d’une longueur totale de 1,0 mètre est équipé d’un connecteur ClickLoc coaxial miniature. Le suffixe « CN » confirme la conformité aux homologations de zones dangereuses propres au pays, notamment la certification NEPSI pour le marché chinois. Il fournit une sortie linéaire lorsqu’il est associé à un capteur Proximitor 3300 NSv apparié.

Configuration technique

Informations de commande

Les achats industriels doivent faire référence à la fois au numéro de modèle et au numéro de pièce d’ingénierie afin de garantir la correspondance exacte de la configuration.

Guide d’ingénierie et d’installation

Exigences de montage et de dégagement :

La série 3300 NSv est conçue pour réduire l’effet de « vue latérale » ; toutefois, un dégagement minimal par rapport aux éléments métalliques environnants reste nécessaire pour maintenir la linéarité. Assurez-vous que l’extrémité de la sonde ne soit pas en retrait dans le support de montage. Pour les filetages M8 x 1, le couple de serrage recommandé est de 4,5 N·m (40 po-lb) afin d’éviter toute déformation du boîtier ou tout endommagement du filetage.

Protection du câble (armure) :

Ce modèle est fourni avec une armure en acier inoxydable. L’armure protège le cœur coaxial contre l’abrasion et l’écrasement ; toutefois, elle n’est pas étanche aux fluides. Dans les environnements fortement exposés à l’huile ou aux produits chimiques, veillez à protéger davantage le câble armé ou à l’acheminer de manière à empêcher les liquides de migrer vers le connecteur ClickLoc.

Mise à la terre et blindage :

L’intégrité du signal repose sur une mise à la terre en un point unique. Le blindage du câble de rallonge doit être mis à la terre du côté du Proximitor (généralement dans le rack de surveillance ou la boîte de jonction locale). Assurez-vous que l’armure de la sonde ne soit pas accidentellement mise à la terre sur le carter de la machine si la conception du système exige des terres isolées.

Précautions lors du remplacement :

Le modèle 158268-00-34 correspond à une configuration d’ingénierie spécifique. Lors du remplacement d’une sonde existante, vérifiez la longueur non filetée et la longueur totale du boîtier (indiquées sous la forme XX-XX dans la chaîne de commande) afin de vous assurer que l’embout de la sonde atteint l’arbre cible sans interférence mécanique.

FAQ sur la maintenance et le dépannage

Q : La sonde 3300 NSv peut-elle être utilisée avec un Proximitor 3300 XL standard ?

R : Non. La sonde 3300 NSv doit être associée à un Proximitor 3300 NSv. La bobine de détection interne et la réponse en fréquence de la série NSv diffèrent de celles de la série 3300 XL, et leur combinaison entraînera d’importantes erreurs de mesure.

Q : Quelle est la fonction du protecteur de connecteur ClickLoc ?

R : Le protecteur empêche le connecteur coaxial miniature de se desserrer sous l’effet des vibrations de la machine et empêche les contaminants environnementaux (poussière/huile) de pénétrer dans le chemin du signal. Il doit toujours être installé et correctement emboîté.

Q : Comment gérer une tension d’entrefer CC instable ?

R : Une tension d’entrefer instable indique souvent une connexion desserrée au niveau de la jonction ClickLoc ou une infiltration d’humidité. Débranchez le câble, nettoyez les contacts avec un nettoyant électronique approuvé et séchez-les soigneusement avant de rebrancher.

Q : Qu’est-ce que l’étalonnage en fonction du matériau cible ?

R : Les sondes de proximité standard Bently Nevada sont étalonnées pour l’acier AISI 4140. Si l’arbre cible est constitué d’un autre alliage, le facteur d’échelle (V/mm) changera, ce qui nécessitera un ajustement logiciel du facteur d’échelle dans le système de surveillance.
