Bently Nevada 330930-065-05-05 3300 NSv Câble d’extension

Description

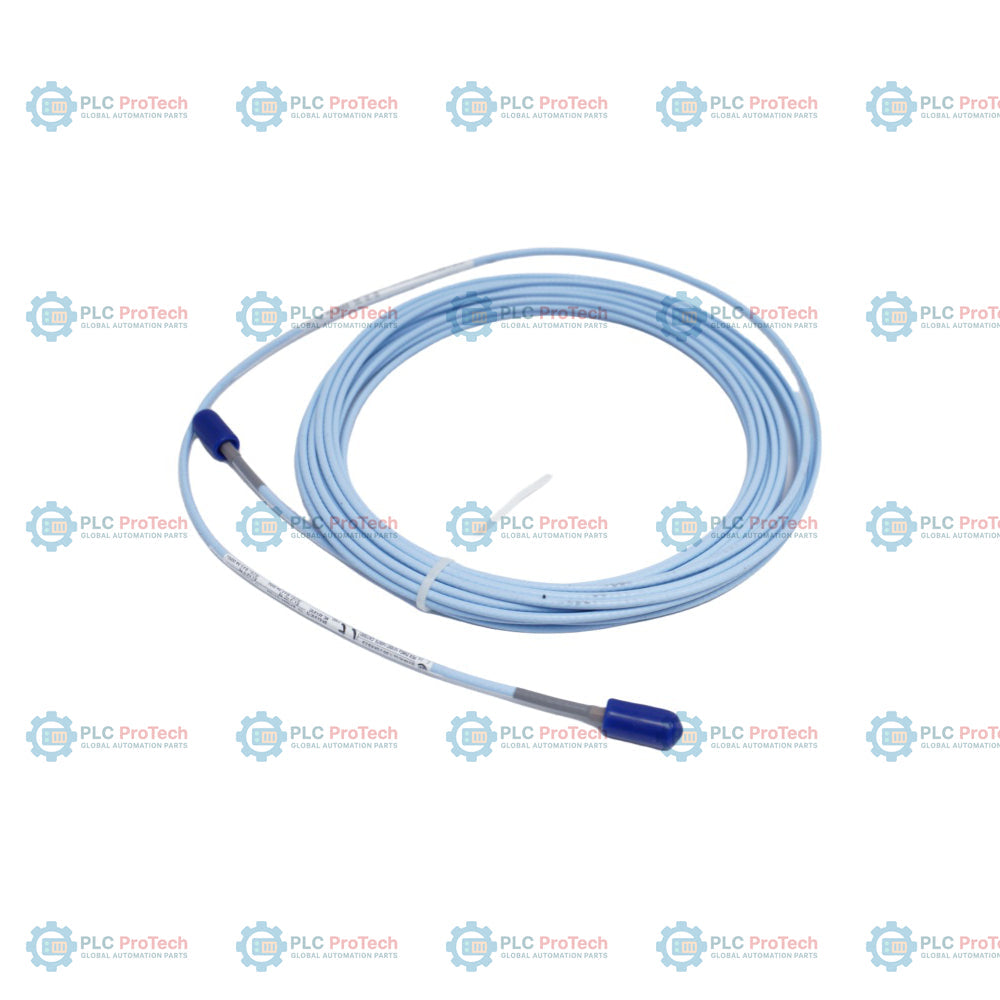

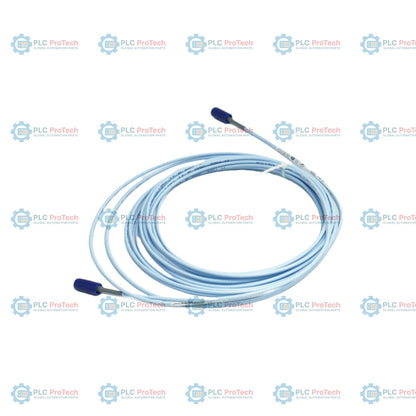

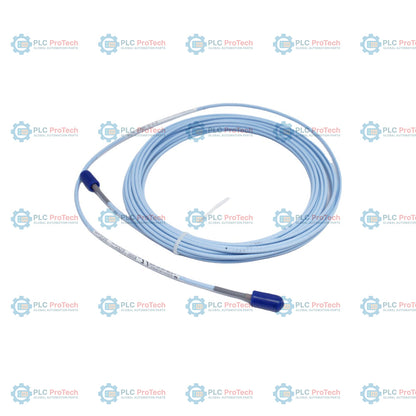

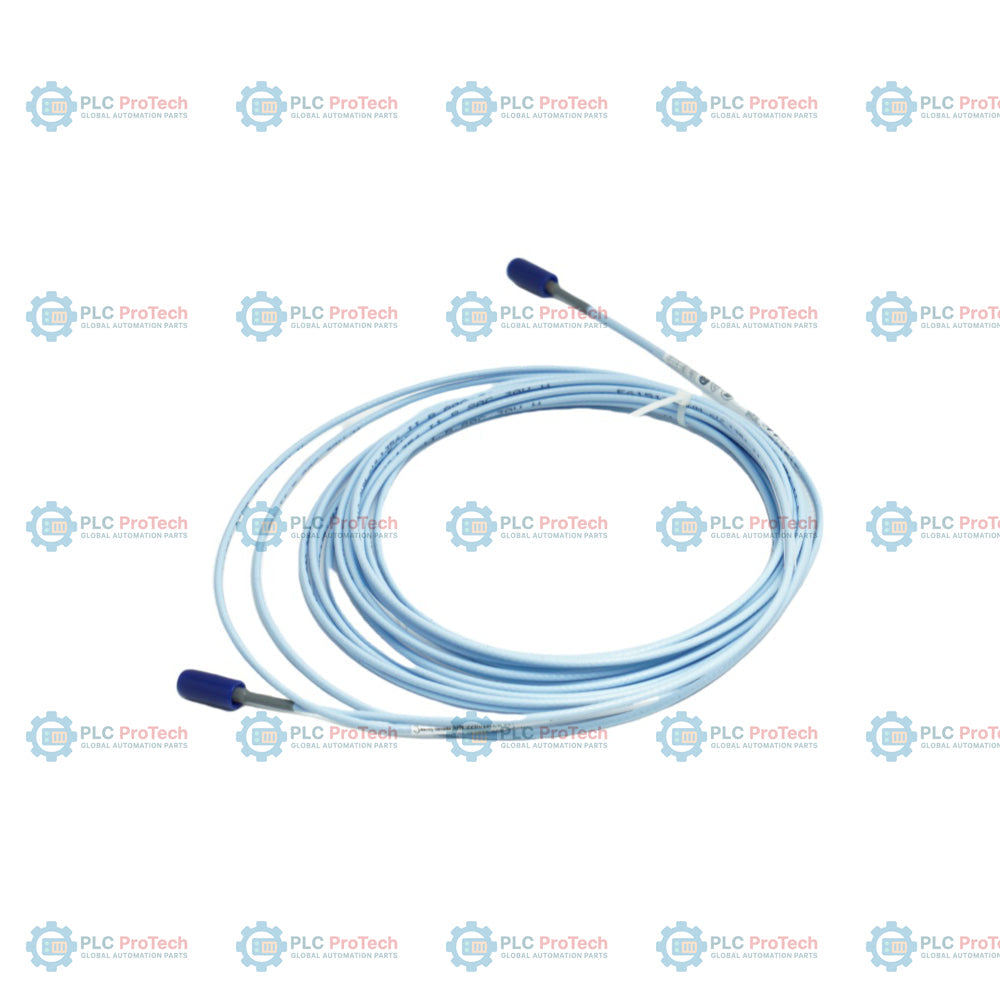

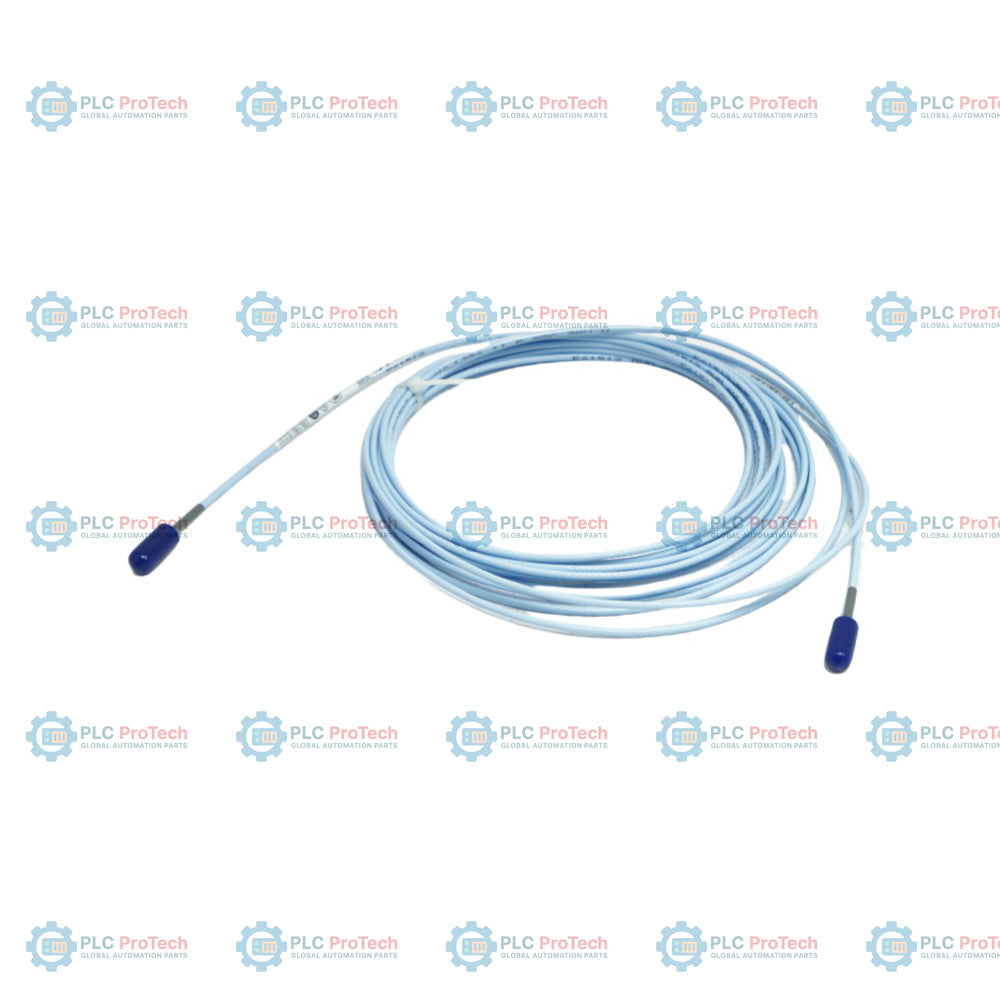

L’option 065 spécifie une longueur de câble de 6,5 mètres, tandis que l’option 05 désigne une construction blindée en acier inoxydable sans gaine extérieure en FEP et équipée d’un protecteur de connecteur pour ce câble d’extension 3300 NSv — 330930-065-05-05. Utilisé comme liaison au sein du système de transducteur de proximité 3300 XL NSv, ce câble d’extension 3300 NSv préserve l’intégrité électrique des mesures de déplacement sans contact sur les machines tournantes lorsque les zones cibles sont réduites ou que les contraintes de jeu sont importantes.

Contrairement aux configurations non blindées telles que les options 00 ou 03, ce câble est doté d’une armure robuste en acier inoxydable qui protège la ligne coaxiale interne contre les dommages physiques, l’écrasement et les coupures dans les environnements industriels difficiles. L’intégration d’un protecteur de connecteur en fluorosilicone sur l’extrémité du connecteur femelle empêche la pénétration d’huile, d’humidité et de produits chimiques dans le raccord ClickLoc, évitant ainsi la dégradation du signal dans les environnements soumis à des conditions sévères. La conception d’homologation par organisme de l’option 05 correspond à plusieurs certifications pour zones dangereuses.

Caractéristiques

• L’option de longueur de câble 065 fournit une extension de 6,5 mètres (21,3 pieds) pour répondre aux exigences de longueur totale du système.
• La construction mécanique de l’option 05 comprend une armure en acier inoxydable pour la protection physique, sans gaine extérieure en FEP, ainsi qu’un protecteur de connecteur en fluorosilicone préinstallé.
• Les connecteurs coaxiaux ClickLoc en laiton plaqué or assurent un verrouillage fiable et une résistance stable du chemin du signal.
• L’option d’homologation par organisme 05 fournit plusieurs certifications (notamment CSA, ATEX et IECEx) pour les zones dangereuses.
• La conception électrique correspond à une impédance de système de 75 ohms afin de préserver le signal sur l’ensemble de la boucle du transducteur.

Applications

Le système 3300 NSv est utilisé dans des environnements où la géométrie des cibles est limitée et où les jeux sont réduits. Les installations industrielles courantes comprennent :

• Mesures des vibrations radiales et de la position axiale sur des machines à petit alésage.
• Surveillance des vibrations sur les turbines à gaz dérivées de moteurs aéronautiques.
• Compresseurs centrifuges et turbocompresseurs à grande vitesse.
• Machines à paliers à film fluide avec des couloirs de montage de sondes étroits.

Informations de commande

Spécifications techniques

Connexions et interfaces

Directives d'installation

L'installation correcte du câble d'extension 3300 NSv est nécessaire pour garantir l'intégrité du signal. Les règles suivantes doivent être respectées :

• Respecter un rayon de courbure minimal de 25,4 mm (1,0 po) sur toute la longueur gainée afin d'éviter d'endommager l'âme interne.
• Éviter de trop serrer la connexion ClickLoc ; les connecteurs doivent être serrés à la main, avec un couple maximal de 0,56 Nm (5 in-lb).
• Vérifier que la longueur combinée du câble de la sonde de proximité et du câble d'extension correspond à la longueur étalonnée du système du capteur Proximitor 3300 XL NSv (généralement 5,0 mètres ou 7,0 mètres).
• Utiliser le protecteur de connecteur en fluorosilicone préinstallé sur l'extrémité coaxiale femelle afin de protéger le raccord contre les fluides de procédé, la saleté et les problèmes de mise à la terre électrique.
• Séparer le cheminement du câble des lignes haute tension adjacentes afin de réduire les interférences électromagnétiques.

Conformité et certifications
