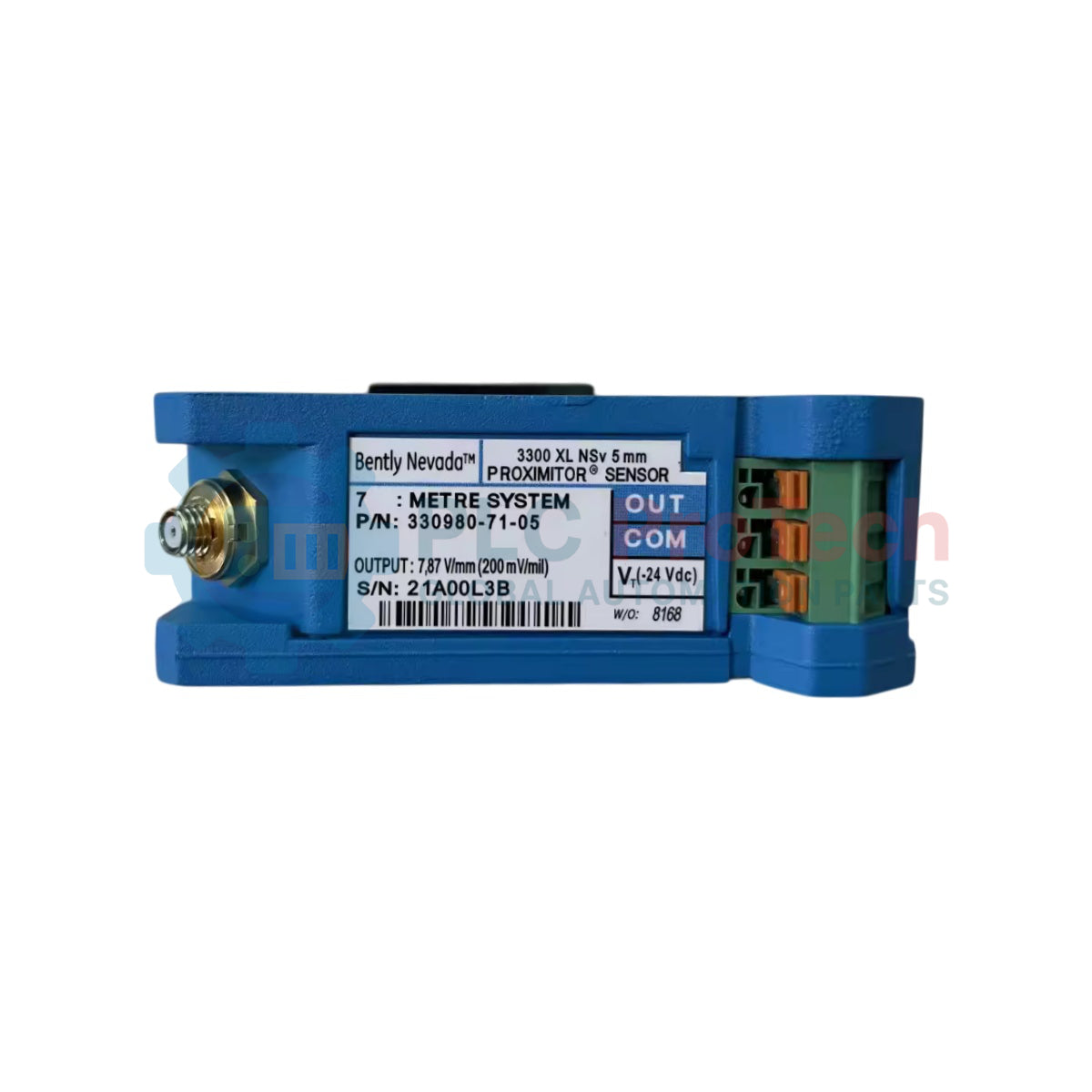

Bently Nevada 330980-71-05 3300 XL NSv capteur de proximité

SKU 330980-71-05

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : Bently Nevada
N° de produit : 330980-71-05
Pays d'origine :États-Unis
Type de produit : Capteur Proximitor 3300 XL NSv
Paiement : Virement bancaire, Western Union
Poids : 320g
Dimensions : 7,0 mètres (23,0 pieds)
Port d'expédition : Xiamen
Garantie : 12 mois

Description

Le 330980-71-05 est un capteur de proximité 3300 XL NSv haute performance conçu par Bently Nevada pour les systèmes spécialisés de protection des machines à courants de Foucault. Ce capteur de proximité est spécialement optimisé pour les zones industrielles exigeantes présentant des contraintes d’installation compactes, telles que les compresseurs d’air centrifuges, les machines de traitement des gaz et les skids de compression frigorifique. Il fonctionne comme un conditionneur de signal critique, convertissant les écarts électromagnétiques bruts en un signal de tension linéaire afin de suivre les paramètres d’état de la machine.

La variante spécifique 330980-71-05 est désignée pour une longueur totale de boucle système de 7,0 mètres (23,0 pieds) et est équipée d’un support de rail de montage DIN intégré. Elle comprend des homologations de plusieurs organismes pour assurer la conformité universelle aux exigences de sécurité d’installation en zone dangereuse. Doté d’un blindage RFI/EMI robuste et de borniers SpringLoc spécialisés, ce capteur en aluminium à profil mince offre une grande stabilité de fidélité du signal et permet une terminaison aisée des fils sur site sans outils de routage spécialisés.

Caractéristiques

Optimisé pour les cibles à petit arbre de moins de 51 mm (2 pouces) et les dégagements latéraux ou de contre-alésage limités.
Configuré pour une longueur totale de boucle système de 7,0 mètres, conciliant les exigences de longueur avec les configurations d’infrastructures compactes.
Plaque de base à encliquetage pour montage sur rail DIN de 35 mm, assurant une isolation électrique fiable par rapport aux masses des enveloppes structurelles.
Certifications multiples pour zones dangereuses, homologuées pour un déploiement universel dans les environnements industriels du monde entier.
Agencement de bornier SpringLoc sans outil permettant une connexion rapide et fiable du câblage sur site.
Filtrage RFI/EMI avancé intégré, assurant la conformité européenne CE sans barrières de blindage restrictives.

Applications

Suivi haute précision des vibrations radiales et mesure de la position relative de l’arbre sur des rotors haute vitesse de petit diamètre.
Surveillance critique du déplacement axial de poussée sur des paliers à film fluide avec des passages de contre-alésage restrictifs.
Suivi précis à vitesse nulle, boucles de tachymètre et enregistrement de la référence de phase Keyphasor sur les skids de compresseurs industriels.

Spécifications techniques

Paramètre	Détail
Fabricant	Bently Nevada (Baker Hughes)
Référence	330980-71-05
Série de systèmes de transducteurs	Système de transducteur de proximité 3300 XL NSv
Longueur totale du système	7,0 mètres (23,0 pieds)
Configuration du matériel de montage	Socle arrière de montage intégré sur rail DIN
Niveau d’homologation de l’organisme	05 = Homologations multiples (Amérique du Nord, ATEX/Europe, IECEx, Brésil)
Facteur d’échelle moyen (ASF)	7,87 V/mm (200 mV/mil) typique après étalonnage sur de l’acier AISI 4140
Plage de mesure linéaire	1,5 mm (60 mils), à partir d’environ 0,25 mm (10 mils) de la cible
Compatibilité du signal d’entrée	Accepte une boucle composée d’une sonde 3300 NSv ou 3300 RAM sans contact et de son câble
Plage de tension d’alimentation	-17,5 Vcc à -26 Vcc (consommation maximale sans barrière : 12 mA)
Valeur de l’impédance de sortie	50 ohms
Limites de la réponse en fréquence	0 à 10 kHz : +0, -3 dB typique (avec jusqu’à 305 m de câblage de terrain)
Section de borne cible pour le câblage de terrain	Carrés de 0,2 à 1,5 mm (16 à 24 AWG), conducteurs monobrins ou multibrins
Matériau structurel du boîtier	Aluminium moulé sous pression A380
Poids net du composant du capteur	255 grammes (9 onces), valeur typique
Plage de température de fonctionnement	-35 °C à +85 °C (-31 °F à +185 °F)
Plage de température de stockage	-51 °C à +105 °C (-60 °F à +221 °F)
Résistance à l’humidité relative	100 % d’humidité condensante, non submersible, avec connexions ClickLoc protégées

Connexions/interfaces

Élément d’interface	Affectation des fonctions
Récepteur coaxial ClickLoc	Port fileté femelle en laiton plaqué or à faibles pertes, fixant le câble d’extension entrant
Bornier SpringLoc	Raccordement sans outil à cage à ressort à trois bornes pour les câblages Signal, Commun et Alimentation
Languettes de guidage du socle de montage	Réseau de clips structurels fixant le boîtier isolé sur des rails DIN standard de 35 mm

Directives d’installation

Fixation sur rail DIN : Encliquetez solidement le socle du capteur Proximitor sur des rails DIN standard de 35 mm. Vérifiez que le socle de montage de remplacement sous-jacent isole le châssis métallique des réseaux de terre bruts de l’armoire afin d’éliminer les boucles.
Équilibrage de la longueur de boucle appairée : Vérifiez que la somme des longueurs mécaniques de la sonde 3300 NSv et du câble d’extension connectés est exactement de 7,0 mètres afin de maintenir les facteurs d’échelle étalonnés.
Terminaison des câbles de terrain : Utilisez le câble triad blindé à trois conducteurs recommandé (16 à 24 AWG). Enfoncez les clips de cage SpringLoc pour insérer complètement les extrémités dénudées des fils avant de relâcher la tension.
Étanchéité des connecteurs : Installez des protections spécialisées pour connecteurs mâles/femelles ou appliquez une couche de ruban de silicone auto-amalgamant sur les liaisons coaxiales afin de bloquer les fluides de procédé et de maintenir une protection contre une humidité condensante de 100 %.

FAQ

Le capteur Proximitor 330980-71-05 peut-il être monté directement sur un panneau métallique nu sans tampon ?

Non. Le capteur doit être utilisé avec son tampon de montage dédié afin d’être correctement isolé de la masse du boîtier ou de l’armoire, ce qui empêche les boucles de masse de perturber les mesures de vibrations basse tension.

Que signifie le code suffixe « -05 » dans cette référence ?

Le suffixe « -05 » spécifie l’option d’homologation par les organismes compétents : il indique que le capteur Proximitor est certifié selon plusieurs homologations pour les environnements dangereux et à risques en Amérique du Nord, en Europe et dans d’autres régions du monde.

Puis-je associer ce capteur de 7,0 mètres à une combinaison sonde-câble de 5,0 mètres ?

Non. La longueur totale combinée de la sonde de proximité et du câble d’extension doit correspondre exactement à la configuration de 7,0 mètres prévue pour le capteur ; dans le cas contraire, le facteur d’échelle variera et entraînera de graves erreurs d’étalonnage.
