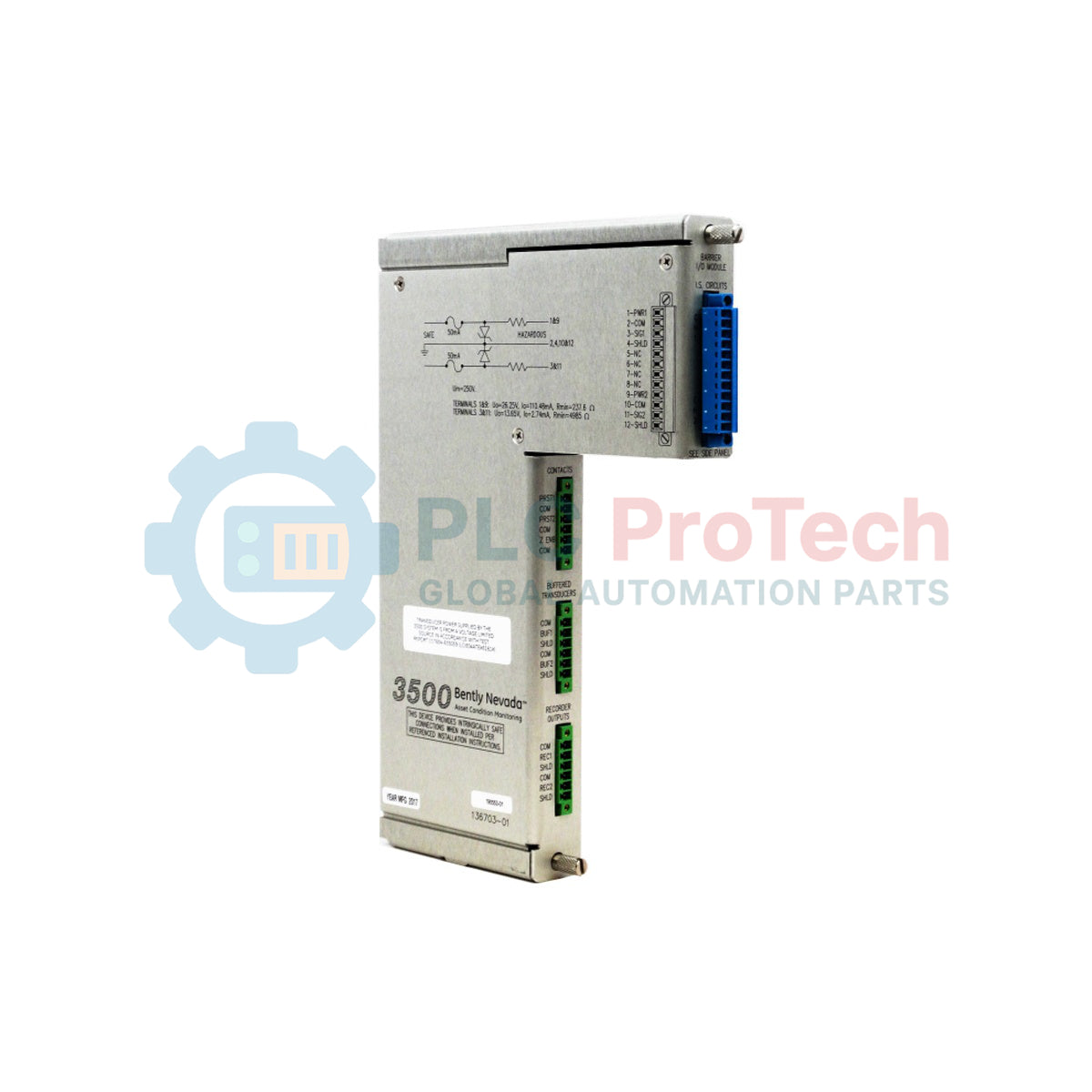

Bently Nevada 3500/04-01-00 Module de mise à la terre des barrières internes de la série 3500

Description

Servant de référence de mise à la terre dédiée, le Bently Nevada 3500/04-01-00 établit une liaison sûre et à faible impédance vers la terre pour les barrières de sécurité internes du système de protection des machines de la série 3500. Ce module spécialisé de mise à la terre est nécessaire pour préserver l’intégrité structurelle et électrique des installations à sécurité intrinsèque. En acheminant en toute sécurité les courants de défaut vers la terre de l’instrument, il empêche les potentiels électriques dangereux d’atteindre les capteurs de terrain situés dans des zones dangereuses. Le module est fourni avec un panneau avant intégré pour une installation soignée dans les châssis de rack 3500 standard.

Caractéristiques

• Fournit une interface de mise à la terre dédiée, directement reliée au châssis, pour les applications de barrières internes.
• Comprend un panneau avant monté en usine pour l’intégration structurelle et la protection contre la poussière dans le rack 3500.
• Permet l’installation conforme de connexions de capteurs de terrain à sécurité intrinsèque.
• Conçu pour les environnements industriels difficiles soumis à des exigences strictes en matière de mise à la terre à haute intégrité.
• Occupe un seul emplacement et correspond aux dimensions structurelles standard du rack de protection des machines 3500.

Applications

• Surveillance des vibrations et de la position des turbomachines dans des environnements chimiques dangereux.
• Usines pétrochimiques et raffineries utilisant des boucles de capteurs à sécurité intrinsèque.
• Installations de production d’électricité nécessitant des lignes de mise à la terre certifiées et à faible bruit.
• Plateformes de surveillance des machines tournantes fonctionnant dans des atmosphères explosives.

Spécifications techniques

Informations techniques empiriques

Modèles alternatifs et compatibilité

Le module de mise à la terre 3500/04-01-00 est explicitement requis pour les racks 3500 configurés avec des barrières de sécurité intrinsèque internes. Les racks utilisant des barrières externes standard ou des moniteurs sans barrière n’ont pas besoin de ce module. Assurez-vous que la terre du châssis du rack est compatible avec le réseau de terre des instruments de votre site avant l’installation.

Pièges liés à l’application et remarques d’ingénierie

Une défaillance courante sur le terrain consiste à connecter le module de mise à la terre à une terre de sécurité électrique perturbée (« dirty ground ») au lieu d’une terre dédiée pour instruments à haute intégrité (« clean ground »). Les courants de boucle de terre peuvent induire un bruit haute fréquence important sur les chemins des signaux de vibration, provoquant des arrêts intempestifs de la machine ou des défauts d’instrumentation. Maintenez les connexions de terre de sécurité complètement isolées de la terre structurelle du réseau électrique.

Conseils de mise en service et de câblage

Lors de la mise en service initiale, vérifiez que la résistance de mise à la terre entre la borne du châssis du module 3500/04 et la barre principale de terre des instruments est inférieure à 1,0 ohm. Inspectez régulièrement les vis mécaniques du panneau avant afin de vous assurer qu’elles restent serrées au couple préconisé par le fabricant, car un serrage insuffisant dégrade directement le chemin à faible impédance requis pour la protection par sécurité intrinsèque.
