Fabricant : Bently Nevada
N° de produit : 3500/15-02-02-00
Pays d'origine :États-Unis
Type de produit : Alimentations du système de protection des machines
Paiement : Virement bancaire, Western Union
Poids : 320g
Dimensions : 35,5 cm x 25,4 cm x 15,2 cm
Port d'expédition : Xiamen
Garantie : 12 mois

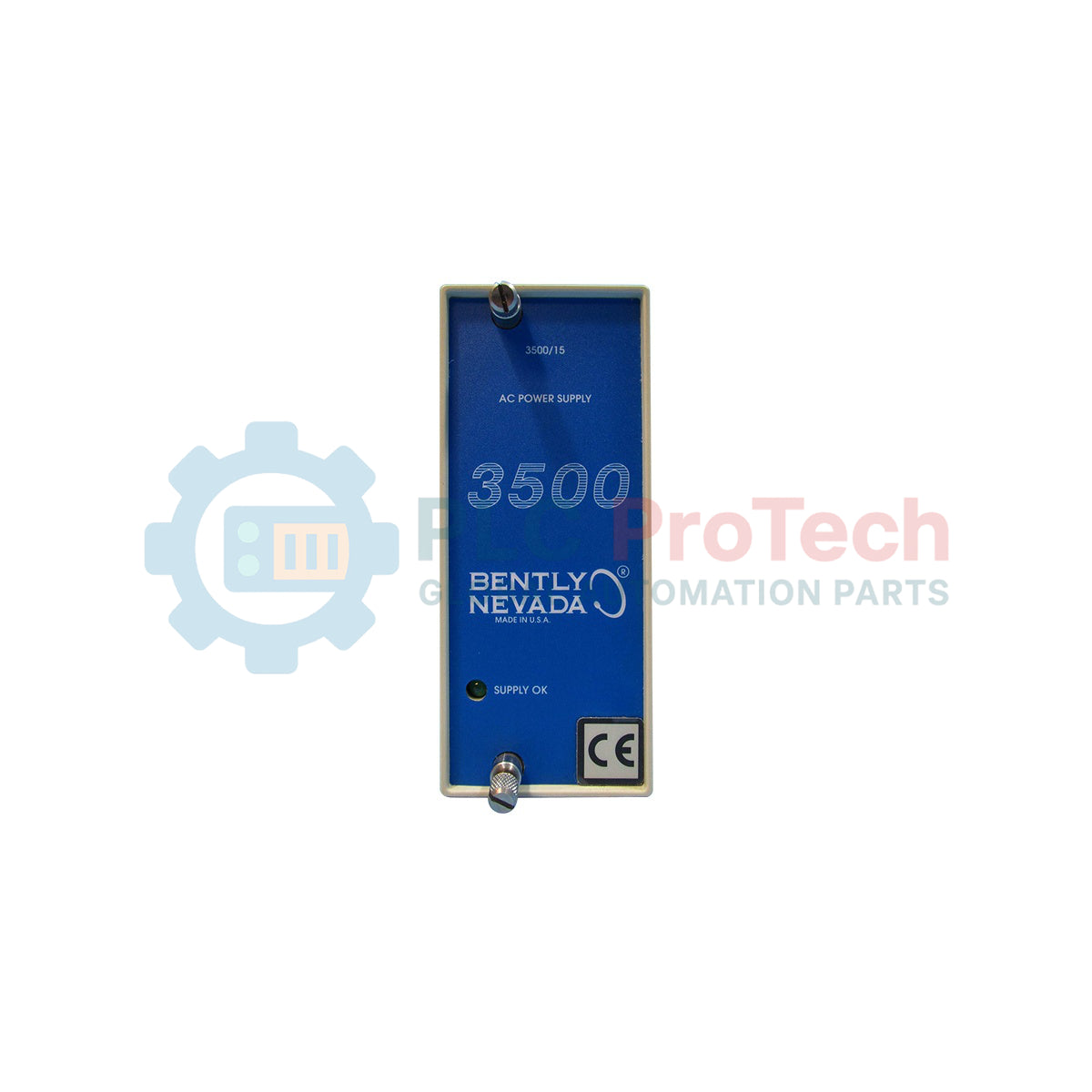

Fournissant une alimentation continue régulée à l’ensemble du fond de panier et aux cartes de surveillance installées, le Bently Nevada 3500/15-02-02-00 est un module convertisseur essentiel CA haute tension-CC, conçu pour le système de protection des machines 3500. Cette unité occupe un ou deux logements dédiés à l’extrême gauche du rack, accepte des entrées de source CA haute tension et génère les tensions de fonctionnement internes nécessaires aux diagnostics continus des machines et à la détection des défaillances. Fonctionnant dans une configuration redondante à deux logements, le 3500/15-02-02-00 prend en charge des entrées CA haute tension simultanées sur ses logements supérieur et inférieur, protégeant les boucles critiques de surveillance des turbines et des compresseurs contre les défaillances de la source d’alimentation.
| Paramètre de spécification | Valeur / détail |
|---|---|
| Fabricant | Bently Nevada (Baker Hughes) |
| Référence du modèle | 3500/15-02-02-00 |
| Type de série | Système de protection des machines 3500 |
| Alimentation du logement supérieur | Courant alternatif haute tension (175 à 264 Vca efficaces) |
| Alimentation du logement inférieur | Courant alternatif haute tension (175 à 264 Vca efficaces) |
| Plage de fréquences d’entrée | 47 à 63 Hz |
| Homologations | 00 (Aucune homologation d’organisme sélectionnée) |
| Température de fonctionnement | De -30 à +65 degrés Celsius |
| Poids net du module | 1,39 kg |
| Poids d’expédition (calculé) | 3,00 kg |
| Pays d’origine | États-Unis (fabriqué aux États-Unis) |
| Dimensions de l’emballage (calculées) | 35,5 cm x 25,4 cm x 15,2 cm |
L’alimentation repose sur un module d’entrée d’alimentation (PIM) installé à l’arrière du rack 3500, directement derrière le module d’alimentation principal. Les connexions des bornes électriques pour les lignes CA doivent être fixées solidement sur les bornes à vis du PIM :
| Bloc de jonction PIM | Fonction de connexion | Spécifications recommandées pour les fils |
|---|---|---|
| L (Phase) | Fil de phase principal pour une alimentation de 175 à 264 Vca | 14 AWG à 18 AWG, cuivre multibrin |
| N (Neutre) | Chemin de retour du neutre | 14 AWG à 18 AWG, cuivre multibrin |
| Terre (PE) | Terre de protection (sécurité critique) | 12 AWG minimum, gaine vert et jaune |
L’ancienne 3500/15-02-02-00 la configuration présente une correspondance 02-02-00 pour les entrées CA haute tension des deux logements actifs. Cette configuration historique a été remplacée par la 3500/15-05-05-00 modèle d’alimentation universelle CA/CC. Les racks associant d’anciens moniteurs 3500 à des modules plus récents peuvent accueillir cette alimentation avec succès ; toutefois, lors du passage de la configuration -02-02-00 à la configuration -05-05-00, assurez-vous que les modules d’entrée d’alimentation arrière (PIM) sont mis à jour conformément à l’architecture d’alimentation universelle afin d’éviter toute incompatibilité matérielle.
Dans des conditions de charge maximale du rack 3500 (avec deux alimentations, des interfaces de données transitoires et 14 cartes de surveillance entièrement chargées), la température des alimentations internes peut devenir élevée. Si le rack est installé dans une armoire IP65 non ventilée, prévoyez une capacité calculée de dissipation thermique. Lorsque deux alimentations sont configurées, raccordez les alimentations supérieure et inférieure à des sources d’onduleur distinctes et indépendantes afin qu’un déclenchement d’un seul disjoncteur en amont ne désactive pas l’ensemble du système de protection des machines.
N’utilisez jamais l’alimentation du rack 3500/15 sans une mise à la terre solide et à faible impédance, reliée de la borne de terre du PIM directement à la barre principale de terre de l’armoire. Les points de neutre flottants ou les connexions de terre à résistance élevée peuvent injecter du bruit CA directement sur le fond de panier et potentiellement induire du bruit sur les entrées sensibles de capteurs de proximité à 3 fils (telles que celles de la série 3300 XL), ce qui peut provoquer de faux pics de vibration ou des déclenchements intempestifs dus à l’instrumentation.
Faites coulisser le châssis principal du module d’alimentation 3500/15-02-02-00 dans les logements désignés les plus à gauche, à l’avant du rack 3500. Assurez-vous que les rails de guidage sont parfaitement alignés, puis serrez fermement les deux vis de retenue du panneau avant à l’aide d’un tournevis plat standard.
Montez le module d’entrée d’alimentation (PIM) correspondant directement dans le logement du fond de panier situé derrière le module d’alimentation. Fixez-le à l’aide de ses accessoires de montage.
Raccordez directement le conducteur de terre de protection (PE) à la borne de terre du PIM depuis la barrette principale de mise à la terre de l’armoire, en utilisant un fil de cuivre d’au moins 12 AWG.
Acheminez et raccordez les fils d’alimentation de phase (L) et de neutre (N) (175 à 264 Vca) aux vis de bornes désignées. Vérifiez le couple de serrage de toutes les connexions, fixez le capot de sécurité des bornes, puis remettez le circuit d’alimentation sous tension.
