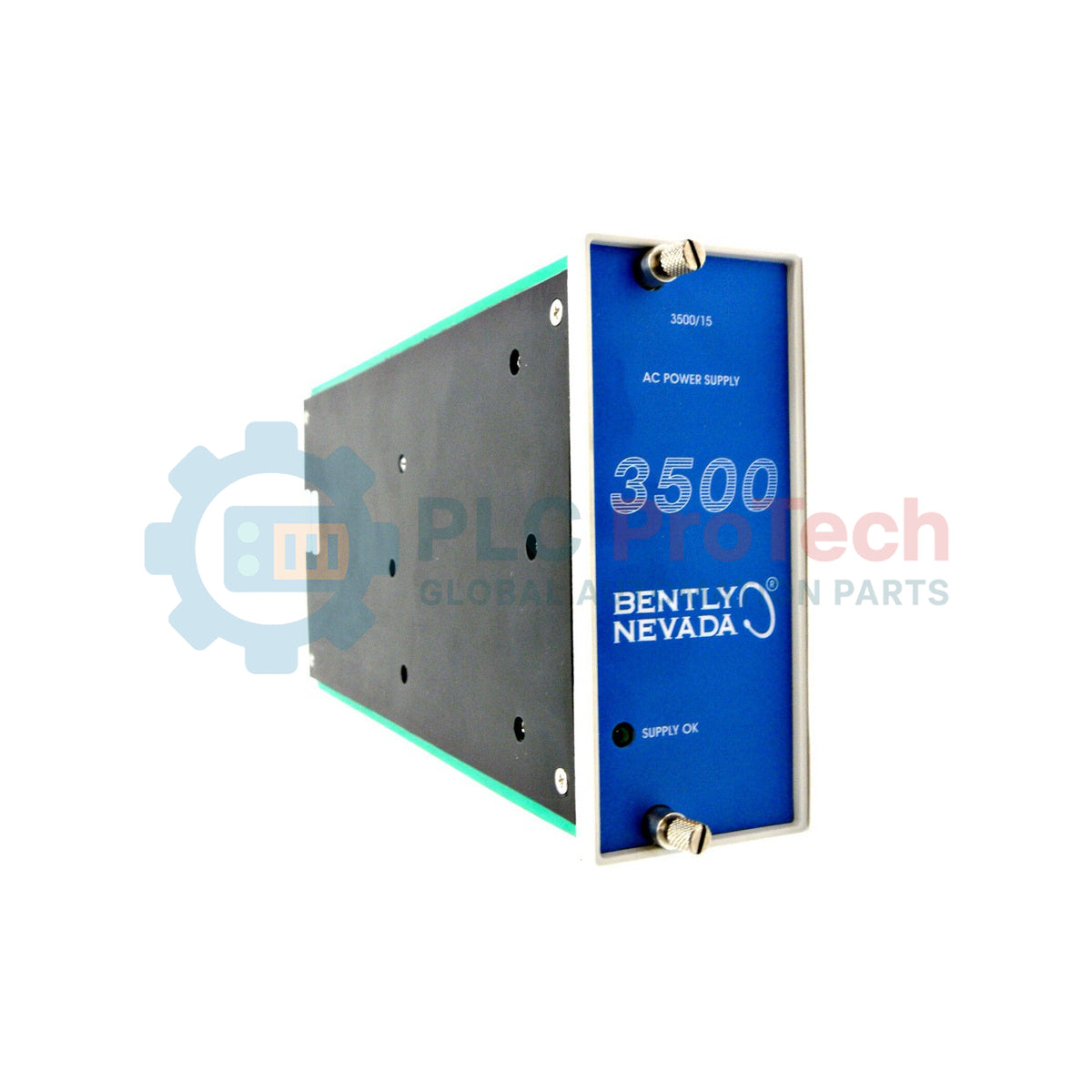

Bently Nevada 3500/15-05-00-CN module d’alimentation CA universelle

Description

Le 3500/15-05-00-CN est un module demi-hauteur conçu pour alimenter le système de protection des machines de la série 3500. Il doit être installé dans les emplacements désignés sur le côté gauche du rack 3500 afin de convertir une large plage de tensions d’entrée en tensions régulées requises par les autres modules du système. Le 3500/15-05-00-CN fonctionne comme une alimentation c.a. universelle et avec un module d’entrée d’alimentation c.a. universelle (PIM). Le rack 3500 peut accueillir une seule alimentation ou deux alimentations redondantes. Dans une configuration double, le module situé dans l’emplacement inférieur agit comme alimentation principale, tandis que celui de l’emplacement supérieur sert d’alimentation de secours. Le fonctionnement redondant permet de retirer ou d’insérer l’un ou l’autre des modules d’alimentation sans perturber le fonctionnement du système.

Caractéristiques

• Le format demi-hauteur optimise l’utilisation de l’espace dans le rack.
• La capacité d’alimentation redondante assure une sauvegarde automatique transparente lorsque deux modules sont installés.
• La conception remplaçable à chaud permet d’insérer et de retirer le module sans interrompre les fonctions du rack.
• La LED « Supply OK » du panneau avant fournit une confirmation visuelle directe du bon fonctionnement du module.
• La protection contre les surtensions provoque l’ouverture du fusible du PIM afin d’isoler le système des niveaux de tension dommageables.
• La protection contre les sous-tensions garantit que les conditions de basse tension n’endommagent pas l’alimentation ni le PIM.

Applications

• Protection et surveillance de l’état des turbomachines
• Instrumentation de mesure des vibrations des turbines à gaz et à vapeur pour la production d’électricité
• Protection des équipements tournants des raffineries de pétrole et de gaz
• Systèmes de surveillance des machines des usines pétrochimiques
• Systèmes de protection des compresseurs et des pompes pour l’industrie lourde

Informations de commande

Spécifications techniques

Connexions/Interfaces

Consignes d’installation

• Positionnement dans le rack : Installez le module uniquement dans les emplacements dédiés demi-hauteur situés à l’extrême gauche du rack 3500.
• Correspondance du PIM : Assurez-vous que le module d’entrée d’alimentation CA universel (PIM) associé est monté directement derrière le module d’alimentation à l’arrière du châssis.
• Répartition de la redondance : Pour les configurations redondantes, installez l’alimentation principale dans l’emplacement inférieur et l’alimentation de secours secondaire dans l’emplacement supérieur.
• Sécurité électrique : Connectez fermement le système de mise à la terre de la structure à la borne de terre du PIM arrière afin de réduire les parasites électriques et de garantir la sécurité.
• Vérification de compatibilité : Vérifiez que l’alimentation universelle CA et son PIM correspondant ne sont pas mélangés ou interconnectés avec d’anciens composants CA haute ou basse tension Bently Nevada, car ils sont incompatibles.

Conformité et certifications

• Directives CEM : 2014/30/UE
• Normes CEM : EN 61000-6-2 (immunité pour les environnements industriels), EN 61000-6-4 (émissions pour les environnements industriels)
• Sécurité électrique : directive basse tension 2014/35/UE, EN 61010-1
• RoHS : directive ROHS 2011/65/UE
• Classifications maritimes : règles DNV GL pour la classification (navires, unités offshore, engins à grande vitesse et engins légers), règles ABS pour les conditions de classification (partie 1, navires en acier, unités et structures offshore)
