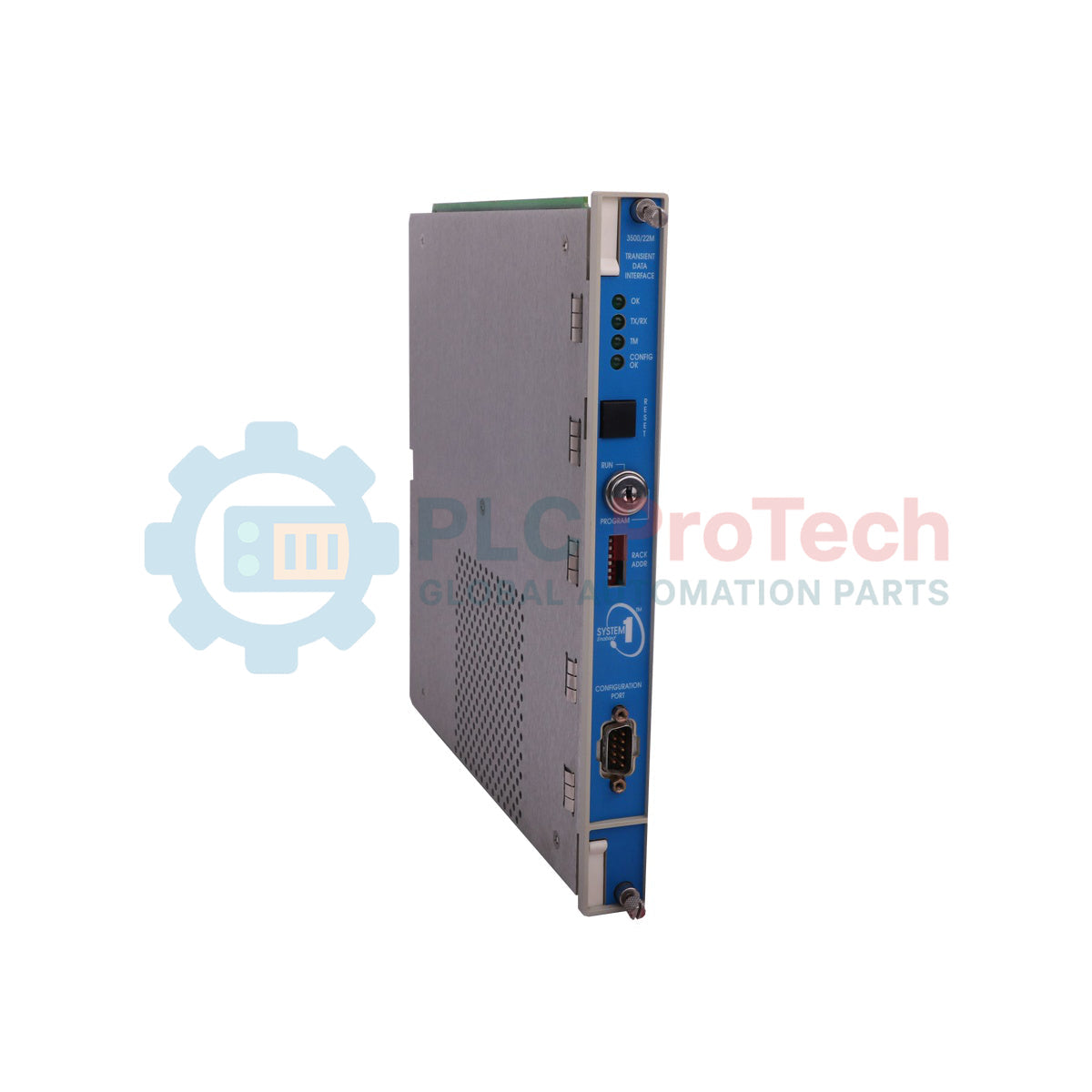

Bently Nevada 3500/22-01-01-01 | 288055-01 +146031-01 | Interface de données transitoires

SKU 288055-01 +146031-01

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : Bently Nevada

  • N° de produit : 288055-01 +146031-01

  • Pays d'origine :États-Unis

  • Type de produit : Interface de données transitoires

  • Paiement : Virement bancaire, Western Union

  • Poids : 1110g

  • Dimensions : 241,3 mm x 24,4 mm x 99,1 mm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Description

Le 3500/22M Interface de données transitoires (TDI), spécifiquement commandée sous le numéro de référence de configuration 3500/22-01-01-01 (comprenant le module principal 288055-01 et module d’E/S 146031-01), fournit une interface dédiée entre le système de surveillance 3500 et les logiciels compatibles de configuration ou de surveillance d’état. Ce module associe les fonctions fondamentales d’interface de rack d’un module d’interface de rack 3500/20 standard (RIM) aux capacités de collecte de données haute capacité d’un processeur de communication avancé. Il s’interface directement avec les moniteurs de la série M installés dans le rack afin de collecter en continu les données en régime permanent et les formes d’onde dynamiques transitoires, puis transfère ces informations via une liaison Ethernet vers des plateformes logicielles hôtes. Alors que le 3500/22M assure le traitement des données système essentielles, il fonctionne en dehors de la voie de surveillance critique, garantissant que les fonctions de protection des machines restent pleinement disponibles et totalement indépendantes du fonctionnement du module.

Fonctionnalités

  • Intègre les fonctions d’un module d’interface de rack standard et d’un processeur de communication dans un seul emplacement.
  • Prend en charge la collecte continue des valeurs en régime permanent et des formes d’onde dynamiques transitoires haute résolution.
  • Inclut la capture standard des données statiques, avec activation facultative des canaux dynamiques au moyen d’un disque de validation spécialisé.
  • Fournit deux voies de communication via les configurations USB en face avant et Ethernet sur le panneau arrière.
  • Fonctionne comme un composant non perturbateur par rapport aux voies de sécurité et de protection automatique du rack de surveillance.
  • Comprend quatre valeurs statiques nX configurables par point de canal, avec suivi complet de l’amplitude et de la phase.

Applications

  • Surveillance des vibrations des machines et analyses de maintenance prédictive.
  • Enregistrement des données de démarrage et de ralentissement des turbomachines.
  • Capture continue des événements transitoires et des formes d’onde dans la production d’énergie industrielle.
  • Gestion de la configuration et diagnostics à distance pour les racks de moteurs et de pompes industriels de grande taille.

Informations de commande

Code du composant / suffixe Description
3500/22-01-01-01 Numéro de commande de l’ensemble complet du module
A : 01 Type d’interface de données transitoires : standard (à utiliser pour les applications de surveillance standard)
B : 01 Type de module d’E/S : module d’E/S Ethernet 10Base-T/100Base-TX
C : 01 Homologation d’agence : CSA/NRTL/C (classe 1, division 2)
288055-01 Module d’interface de données transitoires standard avec câble USB
146031-01 Module d’E/S 10Base-T/100Base-TX
123M4610 Câble USB pied A vers pied B (inclus avec 288055-01)

Spécifications techniques

Catégorie de paramètre Détails des spécifications
Fabricant Bently Nevada (Baker Hughes)
Pays d’origine États-Unis
Consommation électrique 10,5 W
Connexion Ethernet RJ-45 pour 10Base-T/100Base-TX, détection automatique, 100 mètres maximum
Interface USB Port USB-B en façade, 115,2 kbaud maximum, longueur de câble maximale de 5 mètres
Relais OK standard Puissance nominale jusqu’à 5 A à 24 Vcc / 120 Vca, puissance commutée maximale de 120 W / 600 VA
Keyphasor pris en charge 4 signaux Keyphasor système jusqu’à 20 kHz
Plages de vitesse Keyphasor Canaux 1 à 16 : 1 à 100 000 tr/min ; canaux 17 à 24 : 1 à 60 000 tr/min ; canaux 25 à 48 : 1 à 30 000 tr/min
Canaux de forme d’onde Acquisition simultanée sur 48 canaux, couplage CC
Poids du module principal 0,91 kg (2,0 lb)
Dimensions du module principal 241,3 mm x 24,4 mm x 241,8 mm (9,50 po x 0,96 po x 9,52 po)
Poids du module d’E/S 0,20 kg (0,44 lb)
Dimensions du module d’E/S 241,3 mm x 24,4 mm x 99,1 mm (9,50 po x 0,96 po x 3,90 po)
Poids total 1,11 kg
Occupation des emplacements du rack 1 emplacement avant pleine hauteur (module principal), 1 emplacement arrière pleine hauteur (module d’E/S)
Température de fonctionnement -30 °C à +65 °C (-22 °F à +149 °F)
Température de stockage -40 °C à +85 °C (-40 °F à +185 °F)
Humidité relative 95 % sans condensation
Durée de vie de la batterie (sous tension) 38 ans à 50 °C (122 °F)
Durée de vie de la batterie (hors tension) 12 ans à 50 °C (122 °F)

Connexions/Interfaces

Interface système Fonction / Description
Port USB-B en façade Connexion directe à un ordinateur utilisant le protocole BN Host pour la configuration locale et l’extraction des données.
Port RJ-45 (E/S cuivre) Interface principale pour les connexions réseau via Ethernet TCP/IP prenant en charge les protocoles BN Host et TDI.
Connecteur de mise à la terre à 2 broches Bornier spécifique du module d’E/S permettant de connecter le commun des signaux à la terre instrument.
Bornier des contacts système Barrettes à broches dédiées aux entrées câblées pour Trip Multiply, Alarm Inhibit et Rack Reset.

Directives d’installation

  • Exigences relatives aux emplacements : le module principal doit toujours être installé dans l’emplacement 1, directement adjacent aux blocs d’alimentation du rack.
  • Précaution lors de la mise à niveau : lors du remplacement d’un ancien RIM 3500/20, vous devez extraire complètement l’ancien module RIM ainsi que l’ancienne carte d’E/S RIM avant d’insérer tout nouveau matériel. Si vous ne retirez pas l’ancienne carte d’E/S RIM avant d’installer le nouveau module, cela entraînera de graves dommages matériels au TDI.
  • Ordre de mise à niveau : respectez exactement l’ordre suivant : 1) retirez le RIM existant, 2) retirez l’E/S RIM existante, 3) installez la nouvelle carte d’E/S TDI, 4) installez le nouveau module principal TDI.
  • Configuration de la mise à la terre : lorsque vous utilisez le connecteur à 2 broches Signal Common pour le relier à une terre d’instrumentation, faites glisser le sélecteur situé sur le module d’alimentation (PIM) vers le repère « HP » afin d’isoler correctement Signal Common de la terre du châssis.
  • Connectivité USB : utilisez toujours le câble USB dédié (référence 123M4610) afin de préserver l’isolation électrique entre le châssis et la terre. Veillez également à ce que l’ordinateur connecté fonctionne uniquement sur sa batterie interne (complètement déconnecté du secteur et de toute liaison à la terre) afin d’éviter la création de boucles de terre dangereuses.

Conformité et certifications

  • FCC : conforme à la partie 15 des règles de la FCC relatives aux interférences.
  • Directives CEM : directive 2014/30/UE de la Communauté européenne ; normes EN 61000-6-2 (immunité) et EN 61000-6-4 (émissions).
  • Sécurité électrique : directive 2014/35/UE de la Communauté européenne ; norme EN 61010-1.
  • RoHS : directive 2011/65/UE de la Communauté européenne.
  • Normes maritimes : règles DNV GL pour la classification (navires, unités offshore) ; règles ABS pour les conditions de classification, partie 1, règles relatives aux navires en acier, aux unités et structures offshore.
  • Homologations pour zones dangereuses : Classe I, Division 2, Groupes A, B, C et D (cNRTLus), certifié pour une plage de températures spécifique de -20 °C à +65 °C.

FAQ

Quel est le risque matériel critique lors de la mise à niveau d’un rack 3500 d’un RIM 3500/20 vers un TDI 3500/22M ?

Le module d’E/S RIM existant doit être retiré du rack avant d’insérer le nouveau TDI. Laisser le module d’E/S RIM dans le rack lors de l’installation d’un nouveau TDI endommagera physiquement le module TDI.

Quelles sont les précautions de mise à la terre électrique lors de la connexion d’un ordinateur portable au port de configuration USB-B situé en façade ?

Vous devez utiliser le câble USB dédié (PN 123M4610) afin de maintenir l’isolation entre le châssis et la terre. De plus, l’ordinateur connecté doit fonctionner exclusivement sur batterie pour éviter de créer une boucle de terre.

Comment le rôle fonctionnel du TDI affecte-t-il la boucle centrale de protection automatique des machines ?

Le TDI intègre des fonctions de communication et de collecte de données pour le logiciel hôte. Il est complètement isolé du chemin critique de surveillance et n’a aucun effet sur le fonctionnement normal de protection des différents modules de surveillance.

Quelle étape précise est requise sur le module d’entrée d’alimentation lors de l’acheminement du commun de signal vers une terre instrument via le bornier d’E/S du TDI ?

Le commutateur de sélection situé sur le côté du module d’entrée d’alimentation (PIM) doit être déplacé vers la flèche « HP ». Cette action isole le commun de signal de la terre de sécurité du châssis.

Comment le nombre de canaux dynamiques activés affecte-t-il la plage de vitesse opérationnelle des entrées Keyphasor ?

La plage de vitesse diminue à mesure que davantage de canaux sont activés. Pour 1 à 16 canaux, la plage est de 1 à 100 000 tr/min ; pour 17 à 24 canaux, elle diminue jusqu’à un maximum de 60 000 tr/min ; et pour 25 à 48 canaux, la vitesse maximale est limitée à 30 000 tr/min.

Quels sont les intervalles précis de collecte des données et les fenêtres temporelles utilisés par le TDI lors d’un événement d’alarme ?

Pour les données statiques, il capture des intervalles d’une seconde pendant les 10 minutes précédant l’alarme et la minute qui la suit, ainsi que des intervalles de 100 ms pendant les 20 secondes précédant l’alarme et les 10 secondes qui la suivent. Pour les données de forme d’onde, il collecte des données à des intervalles de 10 secondes pendant les 2,5 minutes précédant l’événement et la minute qui le suit.

Quelle est la contrainte de corrélation de phase entre les moniteurs lors de l’exécution d’une analyse de spectre complet asynchrone ?

Les canaux doivent se trouver dans la même paire de canaux de surveillance physique. Pour les spectres complets asynchrones, les données couvrant une bande de fréquences de 30 kHz ne seront pas corrélées en phase si les canaux sont répartis sur plusieurs moniteurs.

Quelle est l’exigence de connexion physique lors du déploiement du module d’E/S à fibre optique 100Base-FX ?

Le module d’E/S 100Base-FX est équipé d’un connecteur de fibre optique MT-RJ mâle intégré. Par conséquent, le câblage de fibre optique sur site doit être terminé par un connecteur MT-RJ femelle afin d’assurer un raccordement mécanique et une connectivité corrects.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Bently Nevada 3500/22-01-01-01 | 288055-01 +146031-01 | Interface de données transitoires

Quantité
Livraison et retours

Livraison express mondiale

  • Livraison standard : 4–6 jours ouvrés via DHL, FedEx et UPS.
  • Expédition express : expédition le jour même pour les commandes en stock avant 14 h (GMT+8).
  • Couverture mondiale : plus de 150 pays.

Retours et garantie

  • Garantie 30 jours : retours acceptés pour les produits en stock dans leur emballage d'origine scellé.
  • Garantie 12 mois : chaque composant industriel est couvert.
Avis
1 de 3
Il ne reste que 50 article(s) en stock
Quantité
Voir les détails complets

Expédition express mondiale

  • Livraison standard : 4 à 6 jours ouvrables via DHL, FedEx et UPS.
  • Expédition express : Expédition le jour même pour les commandes en stock passées avant 14h00 (GMT+8).
  • Couverture mondiale : Service dans plus de 150 pays, avec livraison rapide en Arabie Saoudite et aux Émirats Arabes Unis.

Retours et garantie

  • Garantie de 30 jours : Retours acceptés pour les produits en stock dans leur emballage d'origine scellé en usine.
  • Garantie de 12 mois : Chaque composant industriel est couvert par notre garantie technique professionnelle.
