Description

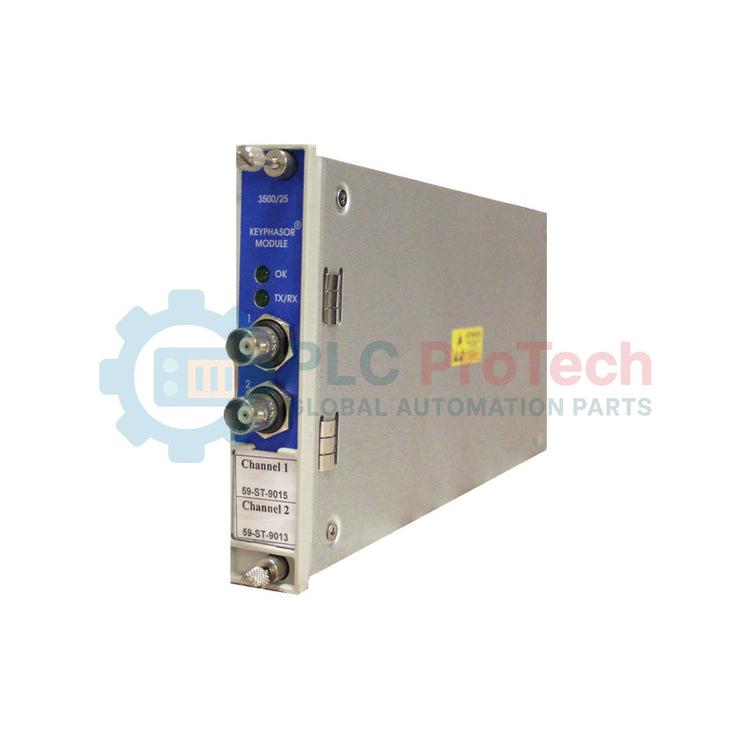

Fournissant des mesures de référence de phase et de vitesse de rotation de haute précision pour la protection des machines, le Bently Nevada 3500/25-01-01-CN est un module demi-hauteur à deux canaux conçu pour le système de protection des machines 3500. Ce modèle spécifique comprend une carte Keyphasor simple, demi-hauteur et à 2 canaux, associée à un module d’E/S configuré avec des terminaisons internes. Le matériel traite les signaux d’entrée provenant de sondes de proximité ou de capteurs magnétiques et les convertit en impulsions numériques de référence de phase utilisées par les autres modules de surveillance du rack. Homologué selon les normes propres aux pays concernés (désignation CN), ce module de qualité industrielle garantit un fonctionnement fiable au sein d’architectures de diagnostic critiques.
Fonctionnalités
-
Traitement à deux canaux : deux canaux indépendants traitent simultanément les signaux de référence de phase.
-
Terminaisons internes : les bornes de câblage intégrées simplifient l’installation dans le panneau et éliminent le besoin de blocs de terminaison externes.
-
Compatibilité flexible avec les capteurs : accepte directement les signaux de capteurs magnétiques passifs, de roues multi-événements et de systèmes de transducteurs de proximité.
-
Intégration en rack : s’installe dans les emplacements demi-hauteur des châssis standard de la série 3500, optimisant la densité d’emplacements.
-
Homologations CN : certifié selon les normes électriques et de sécurité propres aux pays de la région.
Applications
- Suivi de la vitesse de rotation des turbines industrielles à vapeur et à gaz de forte puissance.
- Détermination de l’angle de phase pour les compresseurs centrifuges à plusieurs étages.
- Analyse des vibrations et équilibrage des ventilateurs et soufflantes industrielles à grande vitesse.
- Alignement de l’arbre des générateurs hydroélectriques et tracé des orbites.
Informations de commande
| Code d’option |
Détails de la configuration |
| 3500/25 |
Module Keyphasor amélioré |
| -01 |
Une carte Keyphasor simple, demi-hauteur et à 2 canaux (à commander pour 2 canaux) |
| -01 |
Module d’E/S avec terminaisons internes |
| -CN |
Homologations propres au pays (Chine / normes régionales) |
Spécifications techniques
| Paramètre |
Valeur / exigence |
| Fabricant |
Bently Nevada |
| Série |
Système de protection des machines 3500 |
| Canaux d’entrée |
2 canaux différentiels ou asymétriques |
| Plage du signal d’entrée |
De +0,8 V à -26,0 V (capteurs sans contact) ou 8 V crête à crête (capteurs magnétiques) |
| Impédance d’entrée |
10 kΩ minimum |
| Consommation électrique |
3,2 watts typiquement |
| Rapport signal/bruit |
Plage dynamique minimale de 20 dB |
| Plage de températures de fonctionnement |
De -30 °C à +65 °C (de -22 °F à +149 °F) |
| Pays d’origine |
États-Unis (fabriqué aux États-Unis) |
| Poids d’expédition (calculé) |
2,0 kg (module, terminaisons internes, carte d’E/S et emballage de protection inclus) |
Connexions et interfaces
| N° de borne / broche |
Affectation des signaux |
Description |
| 1 |
KPH 1 + |
Entrée de signal non inverseuse du canal 1 Keyphasor |
| 2 |
KPH 1 - |
Entrée inverseuse / retour commun du canal 1 Keyphasor |
| 3 |
KPH 1 OUT |
Alimentation du transducteur (alimentation -24 VCC du Proximitor) |
| 4 |
KPH 2 + |
Entrée de signal non inverseuse du canal 2 Keyphasor |
| 5 |
KPH 2 - |
Entrée inverseuse / retour commun du canal 2 Keyphasor |
| 6 |
KPH 2 OUT |
Alimentation du transducteur (alimentation -24 VCC du Proximitor) |
| 7 |
BLINDAGE |
Point de mise à la terre dédié du blindage du câble (relié à la masse du châssis) |
Informations techniques empiriques
Modèles alternatifs et compatibilité
Le module 3500/25 « Enhanced » remplace directement les anciens modules 3500/25 non Enhanced. Toutefois, la compatibilité du micrologiciel doit être vérifiée avant tout remplacement à chaud : votre logiciel 3500 Rack Configuration Software doit être mis à niveau vers la version 3.3 ou ultérieure pour configurer les options avancées d’hystérésis dynamique. N’essayez pas d’utiliser une carte non Enhanced et une carte Enhanced comme paire redondante dans le même espace d’emplacement ; les deux cartes doivent avoir le même niveau de révision matérielle afin de garantir la synchronisation du système.
Pièges liés à l’application et notes d’ingénierie
Lors de la configuration de capteurs magnétiques, les ingénieurs de terrain doivent noter que le signal de sortie diminue considérablement à bas régime. Si la machine fonctionne à moins de 100 tr/min, les capteurs magnétiques passifs standard peuvent ne pas générer une amplitude suffisante pour dépasser le seuil, ce qui entraîne des indications « Défaut Keyphasor ». Dans ces situations, utilisez des capteurs de proximité actifs qui maintiennent une tension de sortie constante jusqu’à une vitesse nulle.
Conseils de mise en service et de câblage
Pour éviter les interférences électromagnétiques (IEM) provenant des câbles d’alimentation voisins et des variateurs de fréquence (VFD), veillez à acheminer le câblage Keyphasor via des lignes STP dédiées à paires torsadées blindées. Le blindage doit être mis à la terre uniquement sur la borne de masse du châssis 3500 de la carte d’E/S ; le blindage côté capteur doit rester flottant et isolé afin d’éliminer les boucles de masse parasites.
Consignes d’installation
AVERTISSEMENT CRITIQUE
Avant de retirer ou d’installer un module 3500/25, assurez-vous que le rack est placé dans un état de dérivation ou de sécurité. Un remplacement à chaud incorrect dans des racks de protection actifs peut déclencher de faux signaux de déclenchement de la machine. Vérifiez l’isolation du câblage de terrain afin d’éviter tout court-circuit accidentel des lignes d’alimentation du transducteur en -24 VCC vers la masse du châssis.
1
Inspectez le fond de panier du module et les broches dorées du connecteur pour vérifier l’absence de débris ou de désalignement avant l’insertion.
2
Alignez la carte du module demi-hauteur avec les rails de guidage supérieur ou inférieur de l’emplacement sélectionné.
3
Faites glisser doucement mais fermement le module droit vers l’arrière dans le rack jusqu’à ce que les languettes d’éjection se verrouillent correctement.
4
Serrez les vis de montage du panneau avant afin d’assurer une mise à la terre correcte du châssis et un bon contact thermique.
5
Téléchargez et vérifiez les paramètres de configuration à l’aide du logiciel Bently Nevada 3500 Rack Configuration.
