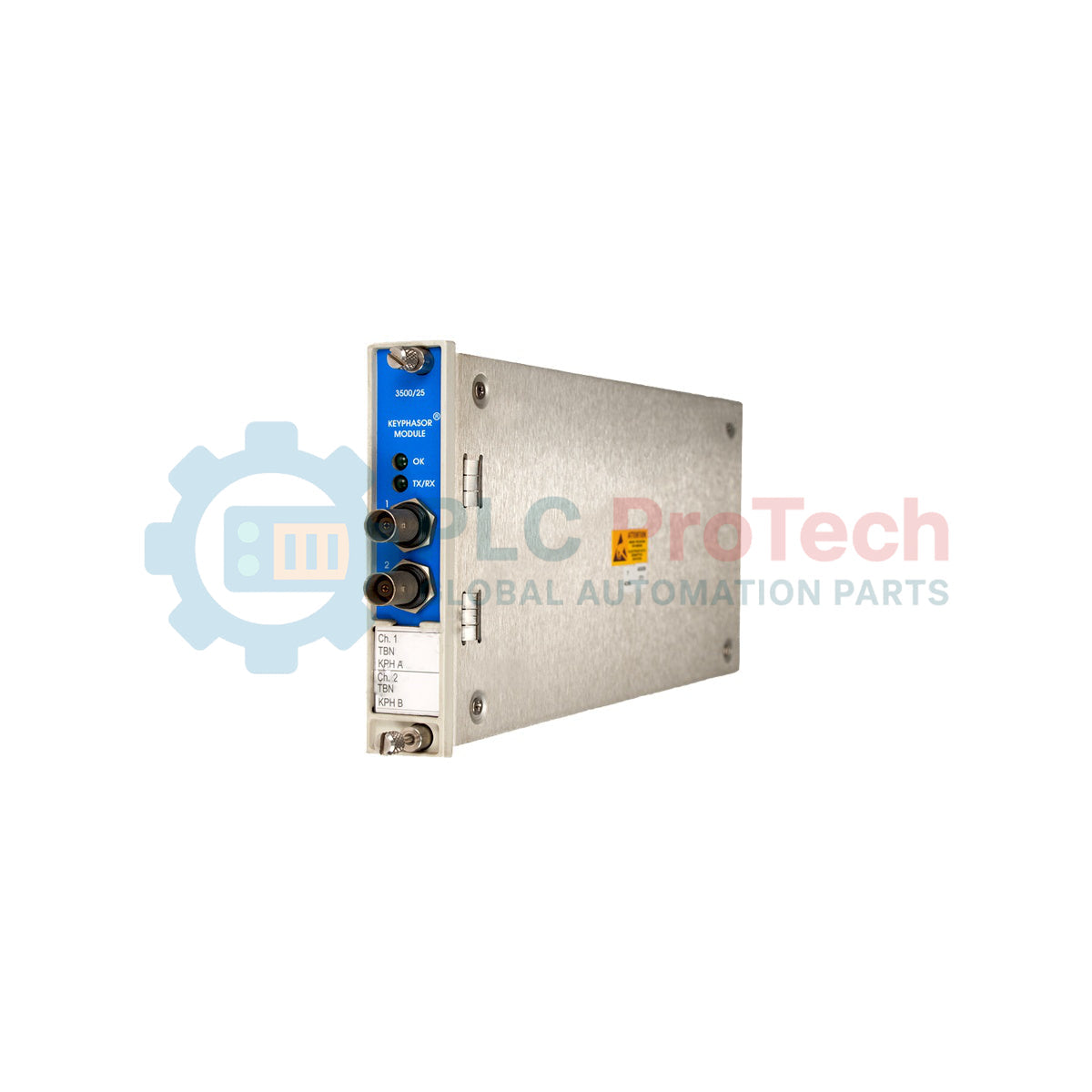

Module Keyphasor amélioré série 3500 Bently Nevada 3500/25-02-01-00

Description

Le traitement des signaux de référence de phase dans le système de protection des machines Bently Nevada 3500 est réalisé par le module 3500/25-02-01-00. Ce module Enhanced Keyphasor demi-hauteur à quatre canaux fournit des mesures de tachymètre et de référence de phase une fois par tour pour surveiller la vitesse de rotation de l’arbre et les paramètres du vecteur de phase. Il accepte des signaux d’entrée provenant de sondes de proximité et de capteurs magnétiques, convertissant ces impulsions brutes en signaux numériques Keyphasor utilisés par d’autres modules de surveillance sur le backplane 3500.

La configuration système de ce modèle spécifique comprend deux cartes Keyphasor demi-hauteur à 2 canaux (totalisant 4 canaux) associées à un module d’E/S à terminaison interne. Cette configuration gère la mesure de phase, le calcul de la vitesse et la coordination du filtre de suivi, permettant au logiciel de diagnostic tel que System 1 de corréler les données de vibration et de processus avec la position de l’arbre.

Caractéristiques

• Fournit des mesures multi-canaux de vitesse et de phase sur un total de quatre canaux.
• Accepte des signaux d’entrée provenant de capteurs magnétiques, de sondes de proximité et de transducteurs optiques.
• Conception du module d’E/S à terminaison interne éliminant le besoin de borniers externes.
• Prend en charge des configurations redondantes Keyphasor pour maintenir la protection dans les applications critiques.
• Configurable via le logiciel de configuration du rack 3500 pour des seuils et hystérésis spécifiques aux transducteurs.
• Transmet les signaux de référence de phase numériquement à travers le backplane vers tous les modules de surveillance adjacents.

Applications

• Surveillance de la vitesse et de la phase des turbines à vapeur, à gaz et hydrauliques.
• Diagnostic des compresseurs et détendeurs industriels.
• Analyse du vecteur de phase des boîtes de vitesses et pompes à grande vitesse.
• Protection des machines tournantes dans la production d’énergie et la pétrochimie.

Spécifications techniques

Connexions et interfaces

Consignes d’installation

• Placement dans le slot : Installer uniquement dans les emplacements demi-hauteur désignés du système de rack 3500.
• Câblage : Utiliser un câblage blindé torsadé de haute qualité pour toutes les connexions des transducteurs afin d’éviter que le bruit électromagnétique ne provoque des lectures de vitesse erronées.
• Mise à la terre : Veiller à ce que le blindage soit mis à la terre uniquement à l’extrémité du rack (terminal SHLD) pour éviter les boucles de masse.
• Hot-Swapping : Respecter les procédures appropriées de décharge électrostatique (ESD) et de sécurité lors de l’insertion ou du retrait du module avec le rack sous tension.
