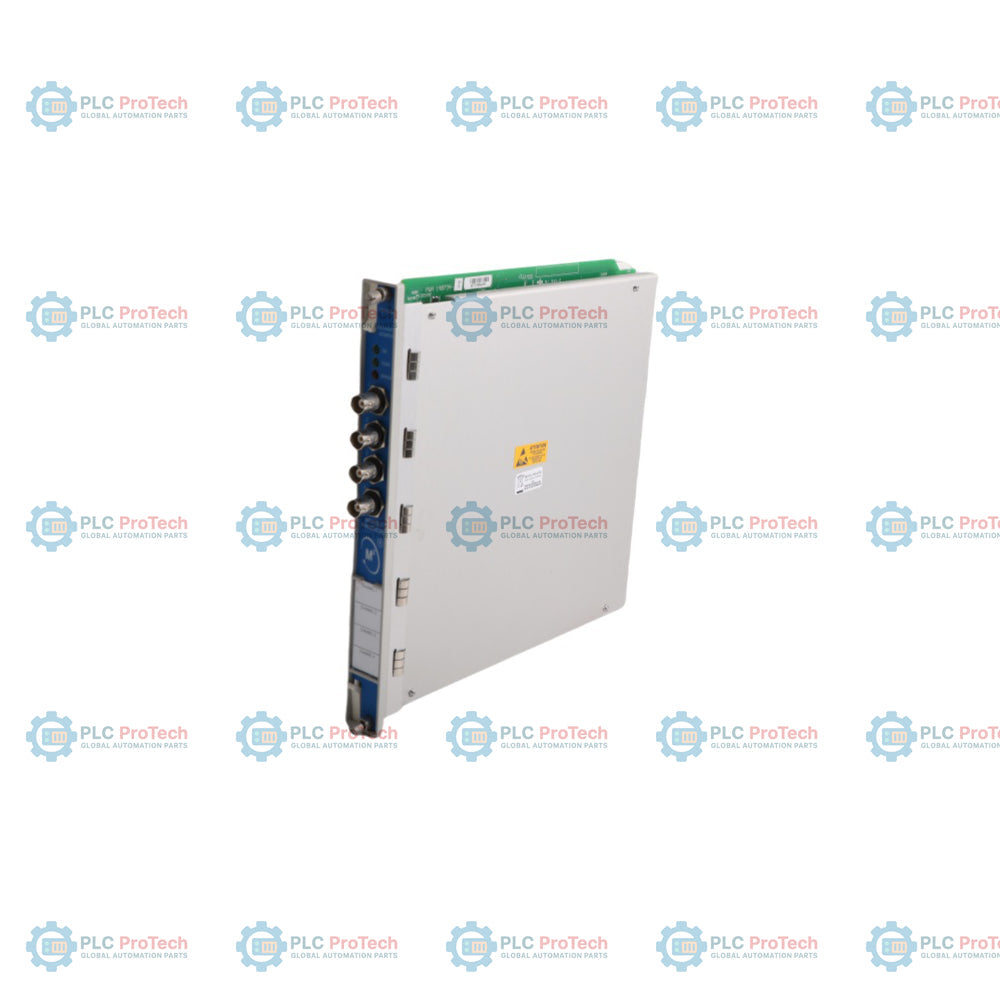

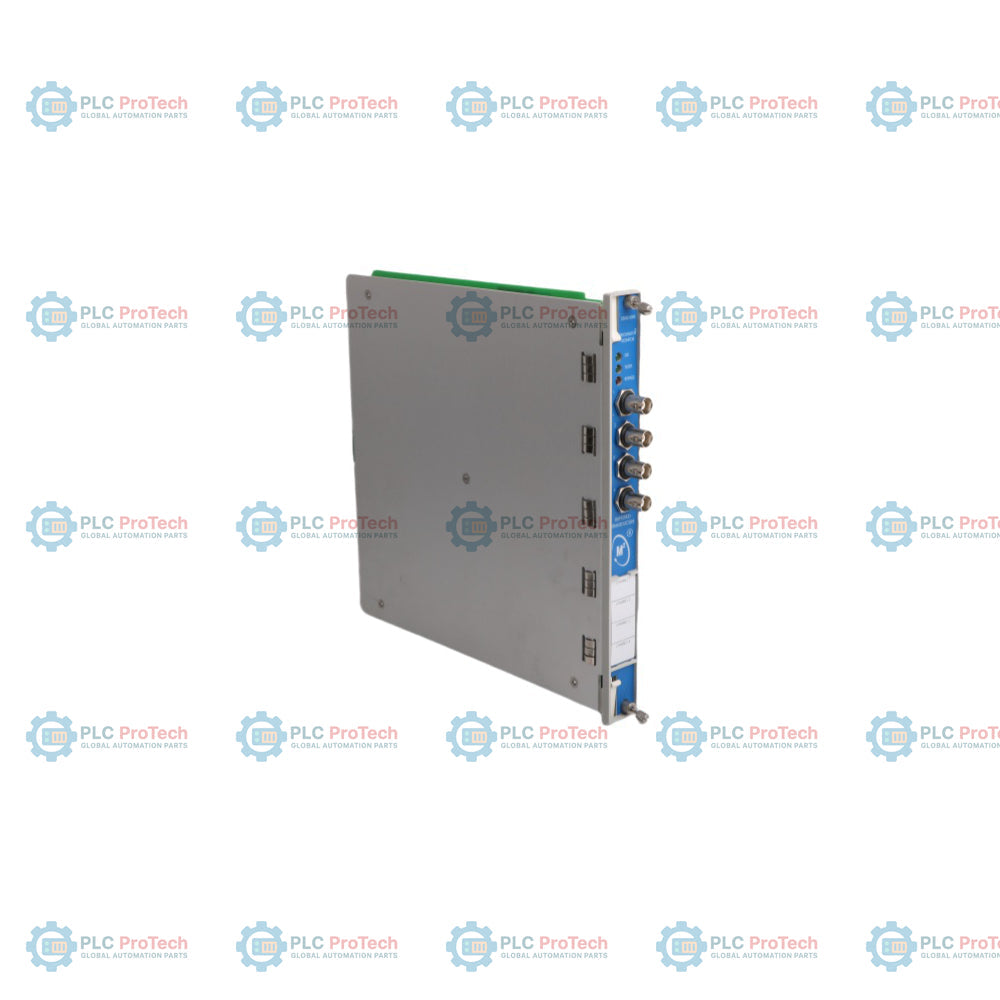

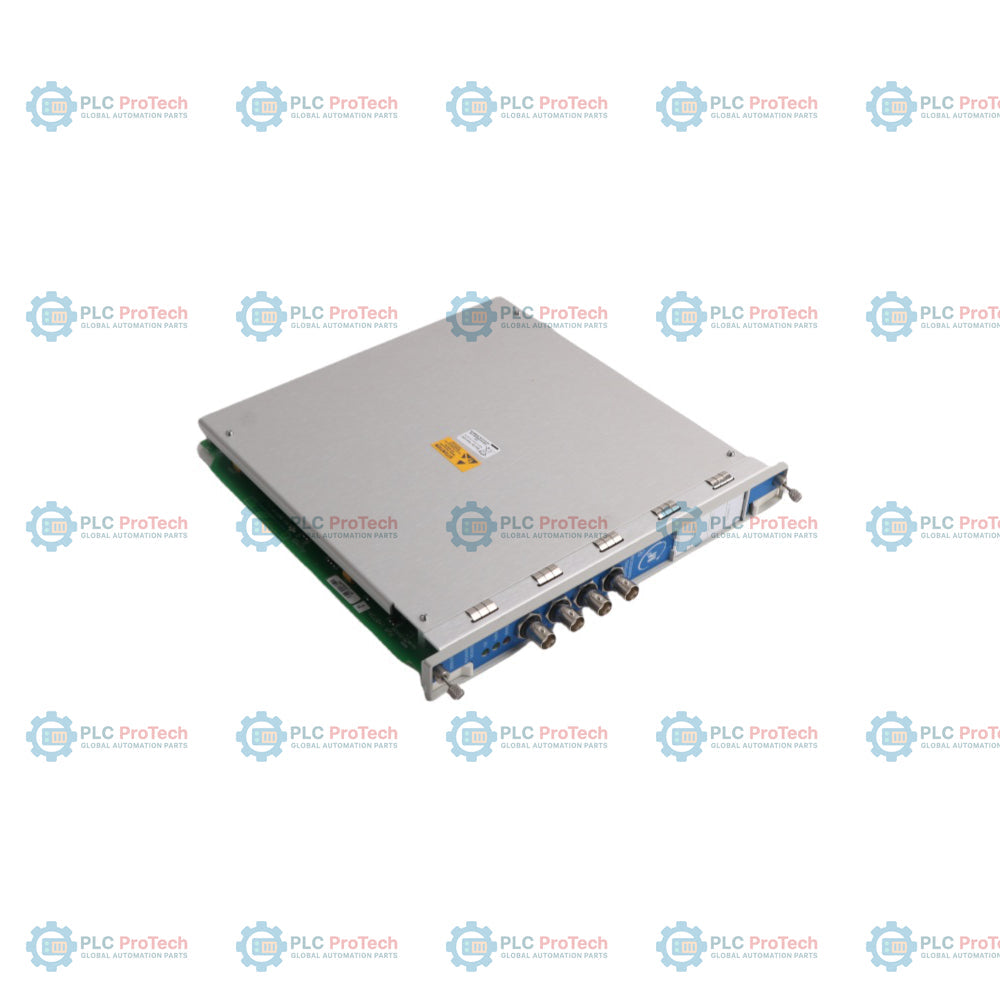

Moniteur Proximitor Bently Nevada 3500/40M 140734-01

Présentation du produit

Le Bently Nevada 3500/40M (numéro de pièce : 140734-01) est un module de surveillance de protection des machines haute performance à quatre canaux conçu pour le système de protection des machines série 3500. L'unité accepte des entrées analogiques continues provenant de divers transducteurs de proximité Bently Nevada, conditionnant les signaux pour suivre des métriques critiques de l'arbre telles que la vibration radiale, l'excentricité, la position de poussée, le REBAM et l'expansion différentielle.

Les paramètres traités sont continuellement comparés aux seuils d'alarme programmables par l'utilisateur pour exécuter des arrêts d'urgence automatisés des machines. La configuration 140734-01 représente la disposition matérielle principale de terminaison interne, qui connecte directement le backplane du système aux capteurs de terrain. Ce module fournit des données de protection des machines aux opérateurs d'usine tout en transmettant des variables de diagnostic aux réseaux de gestion des actifs.

Configuration technique

Informations de commande

La maintenance des turbomachines industrielles exige le suivi précis des numéros de pièces des modules pour garantir la compatibilité avec les backplanes de rack existants et les configurations de surveillance.

• Désignation du type de module : 3500/40M

• ID de l'assemblage imprimé principal (PWA) : 140734-01

• Sous-type de composant E/S : Module d'E/S Proximitor avec terminaison interne

Guide de configuration matérielle et d'ingénierie

Règles de configuration des paires de canaux

Le 3500/40M traite les signaux de proximité entrants en utilisant des chemins de canaux appariés (Canaux 1 & 2, et Canaux 3 & 4). Lors de l'attribution des modes fonctionnels via le logiciel de configuration 3500 Rack, les choix programmés doivent suivre les directives de configuration appariée. Par exemple, vous pouvez effectuer jusqu'à deux fonctions de surveillance distinctes simultanément sur une seule paire, à condition que les taux d'échantillonnage des transducteurs sous-jacents correspondent. Des types de capteurs incompatibles sur une paire de canaux partagée entraîneront des erreurs de validation du firmware lors des téléchargements de configuration.

Câblage de terrain avec terminaison interne

Comme le 140734-01 possède des terminaisons internes, les câbles d’extension des capteurs de terrain se connectent directement aux bornes à vis à l’arrière du module.

• Préparation : Dénudez précisément 7 mm d’isolant sur chaque fil.

• Câblage : Utilisez un câblage torsadé, blindé à trois fils pour chaque liaison de sonde (Alimentation, Signal, Com) afin d’isoler le système des interférences électromagnétiques.

• Mise à la terre : Connectez les blindages externes des câbles au bus de terre dédié à l’instrumentation dans l’enceinte du rack.

Protocole de remplacement à chaud

Le module 3500/40M supporte le remplacement à chaud pendant que le rack principal reste sous tension. Cependant, retirer un module moniteur actif déclenche immédiatement le relais "OK" et met les canaux dépendants en état invalide.

1. Changez l’interrupteur à clé physique du rack de "RUN" à "PROGRAM" .

2. Activez les drapeaux de contournement du canal logiciel .

3. Retirez la carte défectueuse 140734-01 pour éviter de déclencher de fausses arrêts d’urgence de la machine.

FAQ Maintenance & Dépannage

Q : Quelle est la différence fonctionnelle entre les moniteurs 3500/40M et 3500/40 plus anciens ?

R : La désignation "M" indique des capacités de traitement améliorées. Le 3500/40M dispose de boucles de traitement de signal internes plus rapides, de registres mémoire étendus pour l’enregistrement des données transitoires, et d’une sortie plus efficace des valeurs statiques continues vers les réseaux de contrôle modernes.

Q : Quels transducteurs de terrain peuvent être intégrés avec le module 140734-01 ?

R : Ce module est optimisé pour les systèmes de transducteurs Proximitor Bently Nevada de 8 mm, 11 mm et 25 mm. Il gère des longueurs de boucle standard de 5 mètres et 9 mètres, convertissant les valeurs brutes de tension d’écart en lectures calibrées de vibration ou de position.

Q : Comment les voyants LED du panneau avant aident-ils au diagnostic des pannes ?

• Vert fixe "OK" : Fonctionnement normal.

• Clignotement rouge "OK" : Défaut matériel interne ou incompatibilité de configuration.

• Clignotement ambre "TX/RX" : Communication active sur les lignes de bus de données internes du rack.
