Transmetteur de vibration Bently Nevada 990-10-XX-01-05 MOD : 163930-01

Description

Le 990-10-XX-01-05 MOD : 163930-01 est un transmetteur de vibration à boucle alimentée 2 fils conçu pour traiter les signaux bruts provenant des systèmes de sondes de proximité et fournir une sortie en boucle de courant analogique proportionnelle de 4-20 mA directement aux architectures de contrôle. Cette intégration élimine le besoin de capteurs proximitor séparés et de racks de surveillance centralisés, permettant une interface de protection des machines simplifiée sur des équipements rotatifs compacts. L’appareil surveille la vibration crête à crête du carter ou de l’arbre afin de protéger les ensembles d’équipement d’origine (OEM) contre les défauts mécaniques. Optimisé pour les espaces physiques confinés, le système utilise des transducteurs à profil étroit spécialisés pour fournir des mesures dynamiques fiables. La désignation MOD : 163930-01 indique une modification d’usine spécifique destinée à ajuster le gain du circuit interne, à régler les courbes de réponse en fréquence ou à adapter l’impédance d’entrée aux exigences des boucles de contrôle industriel ciblées.

Caractéristiques

• Fonctionnalité intégrée de proximitor et transmetteur dans un boîtier encapsulé unique.
• Sortie directe d’un signal continu 4-20 mA proportionnel au déplacement global de vibration.
• Bornes de signal dynamique dédiées non isolées (PROX OUT et COM) pour analyse sur site.
• Circuiterie Not OK / Signal Defeat pour éviter les déclenchements erronés du système de contrôle en cas de défaut du capteur.
• Électronique entièrement encapsulée offrant une résistance à 100 % d’humidité condensante.

Applications

• Packages de protection OEM pour compresseurs d’air centrifuges.
• Surveillance des vibrations de petites pompes industrielles.
• Suivi du déplacement d’arbre de moteurs électriques.
• Boucles de protection des machines de ventilateurs et soufflantes industrielles.

Spécifications techniques

Connexions/Interfaces

Consignes d’installation

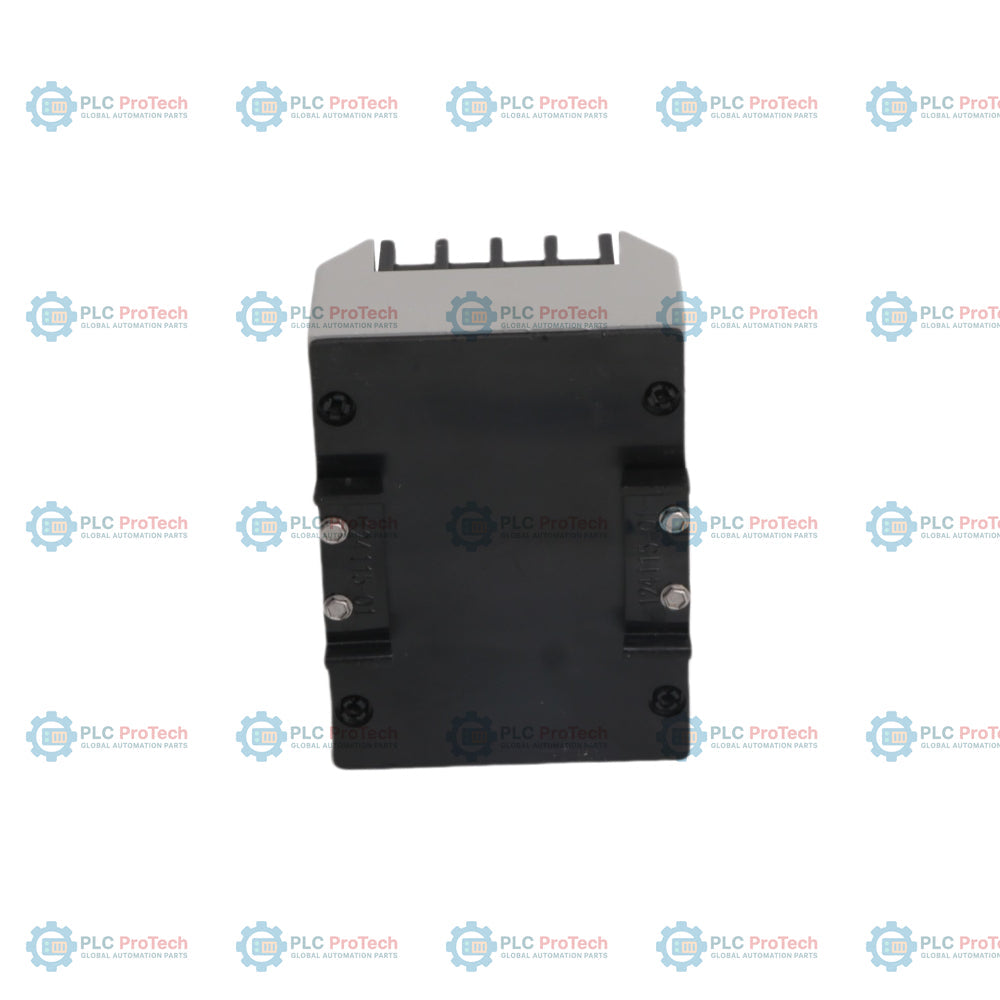

• Montage sur rail DIN : Fixer solidement le clip de montage intégré sur un rail DIN standard de 35 mm à l’intérieur d’un boîtier étanche à la poussière.
• Blindage et suppression des interférences : Connecter les fils de blindage du câble à la terre de l’instrument uniquement dans l’armoire PLC/DCS. Maintenir la continuité du blindage à travers les boîtes de jonction intermédiaires sans mettre la terre localement au niveau du transmetteur.
• Réglage de l’écart du transducteur : Suivre les procédures d’ingénierie standard pour ajuster l’écart mécanique initial de la sonde 3300 NSv en utilisant la sortie de tension dynamique du terminal PROX OUT avant de finaliser l’installation.
• Passage des conduits et câbles : Séparer le câblage de terrain des câbles électriques haute puissance pour réduire les interférences électromagnétiques pouvant perturber les entrées basse tension du transmetteur.

Conformité et certifications

• CSA Division 2
• ATEX Zone 0 / Zone 2
• Approbation marine ABS
