Profil fonctionnel et applications industrielles

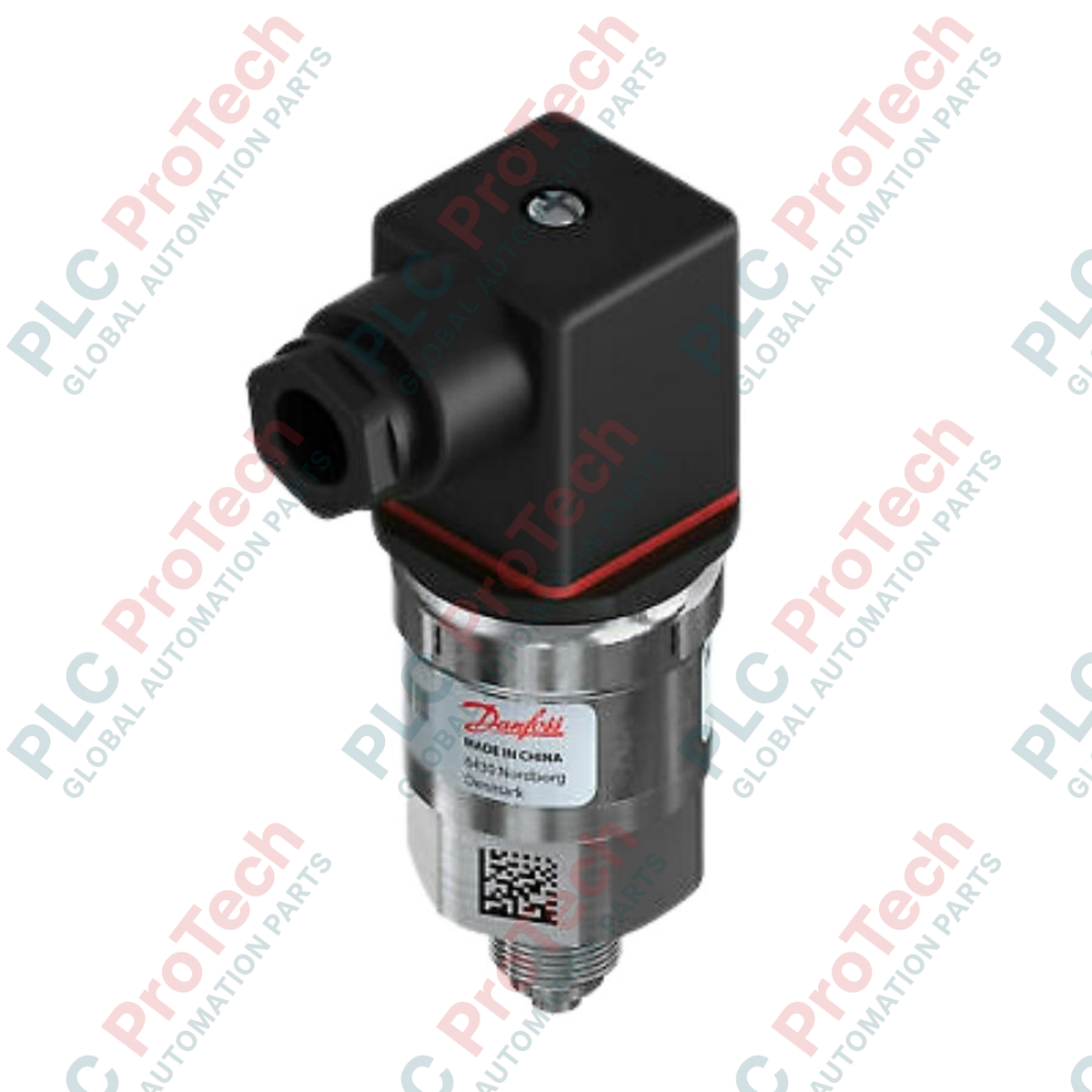

Le 060G3831 (060G3831) est un transmetteur de pression industriel robuste appartenant à la célèbre série Danfoss MBS 3000. Conçu pour fournir une surveillance fiable de la pression dans des environnements industriels sévères, cet instrument est hautement optimisé pour les systèmes hydrauliques, les services d’eau, les réseaux de distribution pneumatique et les processus de génie mécanique général.
Le 060G3831 mesure une plage de pression relative (manomètre) de 0 à 4 bars, convertissant la force physique en un signal de sortie tension stable et linéaire de 0 à 10 VDC. Construit avec un boîtier en acier inoxydable résistant aux acides (AISI 316L) et des pièces mouillées entièrement soudées, le transmetteur élimine les joints d’étanchéité internes pour prévenir les fuites de fluide. Cette barrière structurelle robuste maintient l’intégrité de la boucle de contrôle et empêche significativement la perte localisée de fluide de procédé dans les applications dangereuses à forte vibration.
Caractéristiques opérationnelles et décomposition du suffixe
-
MBS 3000 : Identifie la plateforme compacte principale de transmetteur de pression industriel robuste et polyvalent.
-
16: Désigne la plage de mesure calibrée de 0 à 4 bars (0 à 58 psi).
-
1: Définit le type de référence de mesure comme manomètre (pression relative mesurée par rapport à la pression atmosphérique actuelle).
-
5: Définit le circuit électronique de sortie analogique mise à l’échelle comme un signal de tension haute impédance de 0 à 10 V.
Spécifications techniques
| Domaine de performance |
Données techniques documentées |
| Modèle |
MBS 3000-1615-1 (060G3831) |
| Marque |
Danfoss |
| Origine |
Danemark |
| Sous-type de transmetteur |
Transmetteur de pression industriel |
| Plage de mesure |
0 à 4 bars |
| Type de référence de pression |
Manomètre (Relatif) |
| Signal de sortie analogique |
0 à 10 VDC |
| Interface électrique |
Connecteur angulaire Pg 9 (EN 175301-803 Forme A) |
| Tension d'alimentation |
15 à 32 VDC |
| Pression de surcharge maximale |
24 bars |
| Limite de précision combinée |
$\pm$0,5 % FS (Typique) / $\pm$1,0 % FS (Maximum) |
| Matériau du boîtier de base |
Acier inoxydable (AISI 316L) |
| Niveau de protection contre les intrusions |
IP65 (Rempli avec prise d'accouplement assortie attachée) |
| Poids net |
0,15 kg |
| Poids total d'expédition |
1,5 kg |
FAQ Opérations et Logistique
Quelles sont les principales restrictions d'alimentation électrique pour une boucle de sortie 0 à 10 V ?
Contrairement aux transmetteurs de courant en boucle 4 à 20 mA qui fonctionnent avec des tensions minimales plus basses, la variante tension 0 à 10 V du 060G3831 nécessite une alimentation d'excitation stable comprise entre 15 et 32 VDC. Faire chuter l'alimentation en dessous de 15 VDC limitera la capacité de suivi de la tension de sortie haute, entraînant une saturation de la mesure avant d'atteindre le seuil physique de 4 bars.
Quels avantages spécifiques sur le terrain offre la cavité entièrement soudée en contact avec le fluide ?
Le transmetteur utilise une membrane soudée au laser fabriquée en acier inoxydable AISI 316L. L’élimination des joints toriques en caoutchouc internes ou des joints élastomères synthétiques supprime les points typiques de dégradation mécanique, permettant une compatibilité chimique à long terme avec des huiles agressives, des gaz et des mélanges eau-glycol sans risque de cristallisation des joints ou de défaillances chimiques.
Pourquoi le système enregistre-t-il un poids d’expédition de 1,5 kg pour un capteur compact de 0,15 kg ?
La spécification de 1,5 kg inclut un emballage de distribution robuste. Étant donné que les cellules de pression industrielles contiennent des couches précises d’éléments piézorésistifs et des puces de compensation numérique de température, le composant est enveloppé dans un matériau dissipatif statique, logé dans des cellules ondulées moulées, et emballé avec des certificats d’étalonnage dédiés pour résister aux transports internationaux.
Directives critiques pour l’installation et le câblage sur site
-
Alignement de la prise électrique et préservation de l’IP65 : Connectez l’instrument via le connecteur angulaire intégré EN 175301-803 Forme A. Assurez-vous que le joint d’étanchéité en caoutchouc est parfaitement aligné et bien carré entre le corps de la prise et la face du bornier du transmetteur avant de serrer la vis centrale de fixation. Un mauvais alignement ou un serrage incomplet réduit la barrière d’étanchéité en dessous de l’IP65, risquant des infiltrations de liquide à l’intérieur du boîtier.
-
Normes de couple mécanique et d’étanchéité des filetages : Vissez proprement la connexion de pression dans le port d’accouplement à l’aide d’une clé hexagonale standard de 27 mm. Appliquez un couple de serrage maximal adapté aux joints de port industriel G 1/4 pour éviter le dévissage croisé des filetages. Ne pas exercer de forces de rotation directement sur le corps cylindrique supérieur, car cela pourrait arracher les connexions internes des fils des broches du bornier.
-
Contrôle de la température ambiante et de la condensation : La plage de température compensée s’étend de 0 à 80 °C, tandis que le milieu physiquement en contact peut fonctionner en toute sécurité de -40 à 85 °C. Si la zone d’installation sur site est soumise à des fluides de procédé congelants ou à des transitions rapides de température ambiante, chauffez par traceur ou isolez la tuyauterie impulsionnelle de la ligne de détection pour éviter que le liquide gelé ne fissure la membrane de pression interne.
