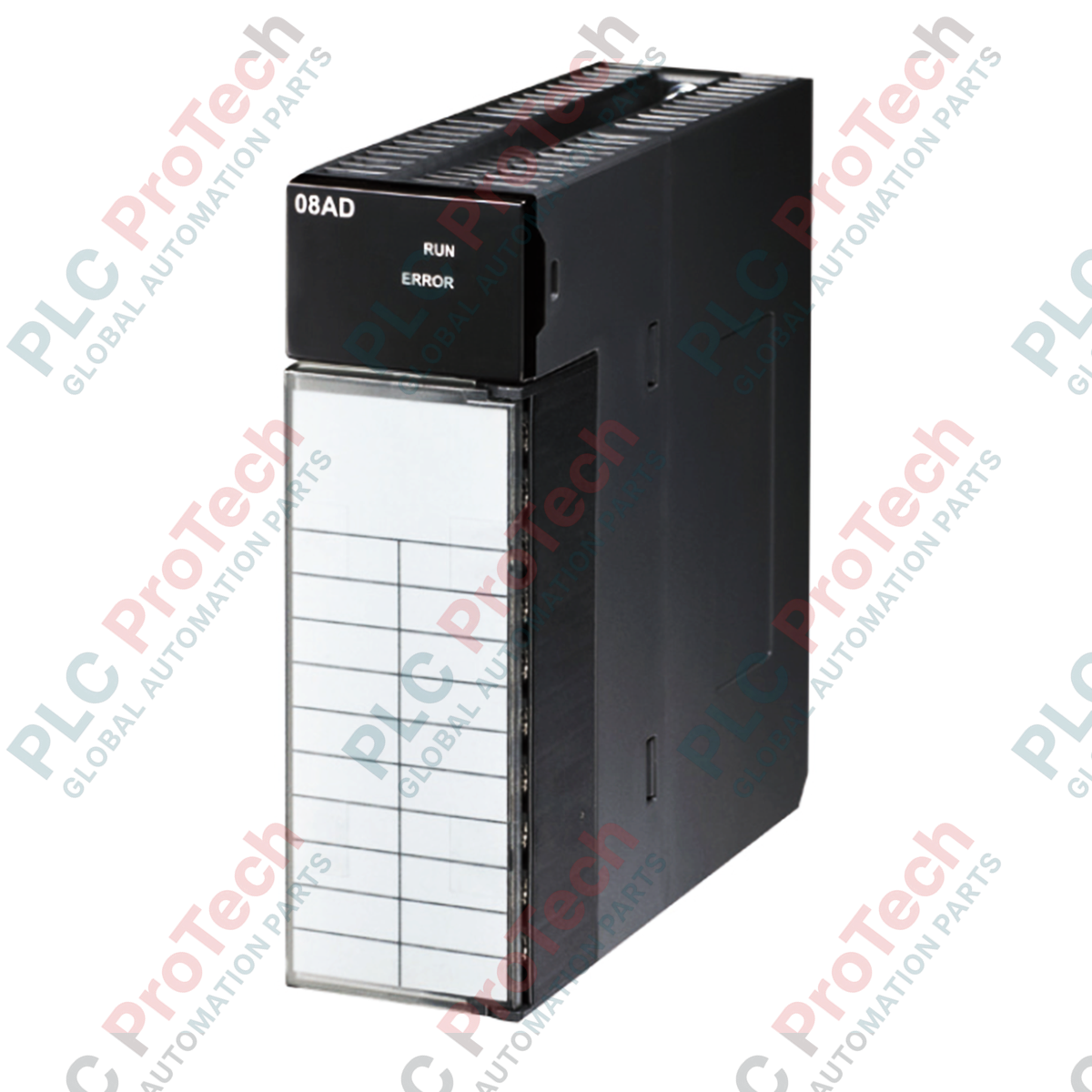

DELTA AH08AD-5C Module d’entrée analogique à 8 canaux de la série AH500

Présentation de l’analyse de précision des processus haute densité

Le AH08AD-5C (AH08AD-5C) est un module d’extension d’entrée analogique haute densité et de précision 16 bits, conçu par Delta pour la plateforme d’API modulaire phare de la série AH500. Équipé de 8 canaux d’instrumentation isolés, ce module effectue des conversions analogique-numérique haute vitesse de boucles de courant standard dans des environnements industriels exigeants. Dans les architectures de contrôle des processus continus, telles que le raffinage pétrochimique, la préparation de lots pharmaceutiques, la surveillance des eaux usées municipales et la régulation des centrales thermiques, le AH08AD-5C préserve une fidélité absolue du signal et réduit les arrêts imprévus grâce à une topologie matérielle isolée et à des mesures de diagnostic avancées. Sa fonctionnalité intégrée de remplacement à chaud permet de remplacer les composants en ligne sans interrompre le châssis principal, garantissant ainsi une disponibilité continue sur le site de production.

Architecture avancée de traitement des signaux et de diagnostic

L’architecture interne du module d’entrée analogique AH500 est optimisée pour une acquisition de données déterministe et une surveillance robuste des défaillances :

• Cœur CAN de résolution 16 bits : Convertit les variables de courant de faible niveau en registres numériques haute résolution, permettant au processeur maître de détecter les infimes fluctuations du processus.

• Interruptions pilotées par le matériel : Prend en charge des fonctions d’interruption configurables qui contournent les temps de scrutation normaux de l’API, alertant instantanément le processeur lorsqu’une limite ou un seuil critique du processus est dépassé.

• Isolation galvanique complète : Utilise une conception à signaux isolés entre les canaux et les circuits du fond de panier afin d’empêcher les boucles de masse dangereuses de corrompre les données internes du système.

• Autodiagnostics complets : Intègre un moteur de diagnostic embarqué associé à des voyants LED d’état du module afin d’identifier immédiatement les circuits ouverts de boucle, les paramètres hors plage ou les défaillances des composants internes.

Paramètres d’ingénierie critiques

L’aperçu des caractéristiques suivant présente les limites de précision mécaniques, électriques et thermiques vérifiées pour l’ingénierie système :

Base de connaissances techniques et questions fréquentes

Quels avantages précis le temps de conversion de 150 microsecondes offre-t-il dans une configuration multicanal ?

Le taux de conversion ultrarapide de 150 microsecondes par canal permet au module d’actualiser séquentiellement les 8 canaux analogiques en environ 1,2 milliseconde. Cette vitesse de conversion déterministe permet au contrôleur d’effectuer des calculs précis de boucles proportionnelles-intégrales-dérivées (PID) sur des variables très dynamiques, telles que des pressions hydrauliques à évolution rapide ou des flux d’alimentation en combustible de turbine.

Comment fonctionne le remplacement à chaud pendant l’exécution d’un processus actif ?

L’AH08AD-5C intègre des interrupteurs électroniques d’alimentation internes et des tampons de bus de fond de panier dédiés. Lorsqu’un module actif doit être remplacé, il peut être déclipsé et retiré de son emplacement actif dans le rack sans interrompre l’alimentation 24 VCC du fond de panier ni altérer les lignes de données. Le processeur maître signale l’absence du module et, lors de l’insertion d’un nouveau module identique, clone automatiquement la configuration de paramètres existante dans les registres de l’appareil.

Pourquoi la spécification indique-t-elle des erreurs en mode tension s’il s’agit principalement d’un module pour boucle de courant ?

Le matériel ASIC principal utilise une matrice interne de détection de précision qui est configurée par défaut pour les profils de mesure de tension. Pour les modes d’entrée de courant (0/4-20mA), les connexions internes des bornes acheminent le signal à travers une résistance shunt de précision à faible tolérance afin de convertir la boucle de courant en une chute de tension proportionnelle. La fiche technique définit les deux limites afin de prendre en charge des réglages d’usine spécialisés.

Directives de mise en service et de sécurité

• Routage de l’instrumentation de la boucle de courant blindée : Acheminez tout le câblage des capteurs de processus à l’aide de câbles blindés à paires torsadées de haute qualité (par exemple, Belden 8760). Raccordez les blindages en cuivre tressé strictement à la barre de terre désignée de l’armoire de commande, au moyen de colliers à faible impédance. Maintenez ces liaisons de signaux basse tension séparées d’au moins 200 mm des lignes moteur CA haute tension et des câbles de sortie du variateur de fréquence afin de supprimer les interférences électromagnétiques haute fréquence.

• Couples de serrage des vis des bornes et alignement du câblage : Lors de la configuration du bornier amovible JIS, dénudez proprement l’isolant et utilisez des embouts à sertir isolés sur toutes les extrémités des fils. Serrez fermement les vis des bornes conformément aux couples maximaux spécifiés par le fabricant. Des raccordements desserrés introduisent une résistance de contact variable, ce qui crée des décalages de mesure et fausse la précision de conversion sur 16 bits.

• Profilage thermique de l’armoire : Montez le module verticalement sur la plaque de base standard du rack AH500. Pour garantir le maintien de la précision du courant sur toute la plage de température à +/- 0,2 %, prévoyez impérativement un espace libre de 50 mm au-dessus et au-dessous de l’ensemble du rack afin de permettre un refroidissement convectif sans obstruction. Veillez à ce que les composants adjacents générant beaucoup de chaleur (tels que les résistances de freinage ou les réactances de ligne) ne fassent pas dépasser à la température ambiante locale de l’armoire la limite de fonctionnement nominale du module.
