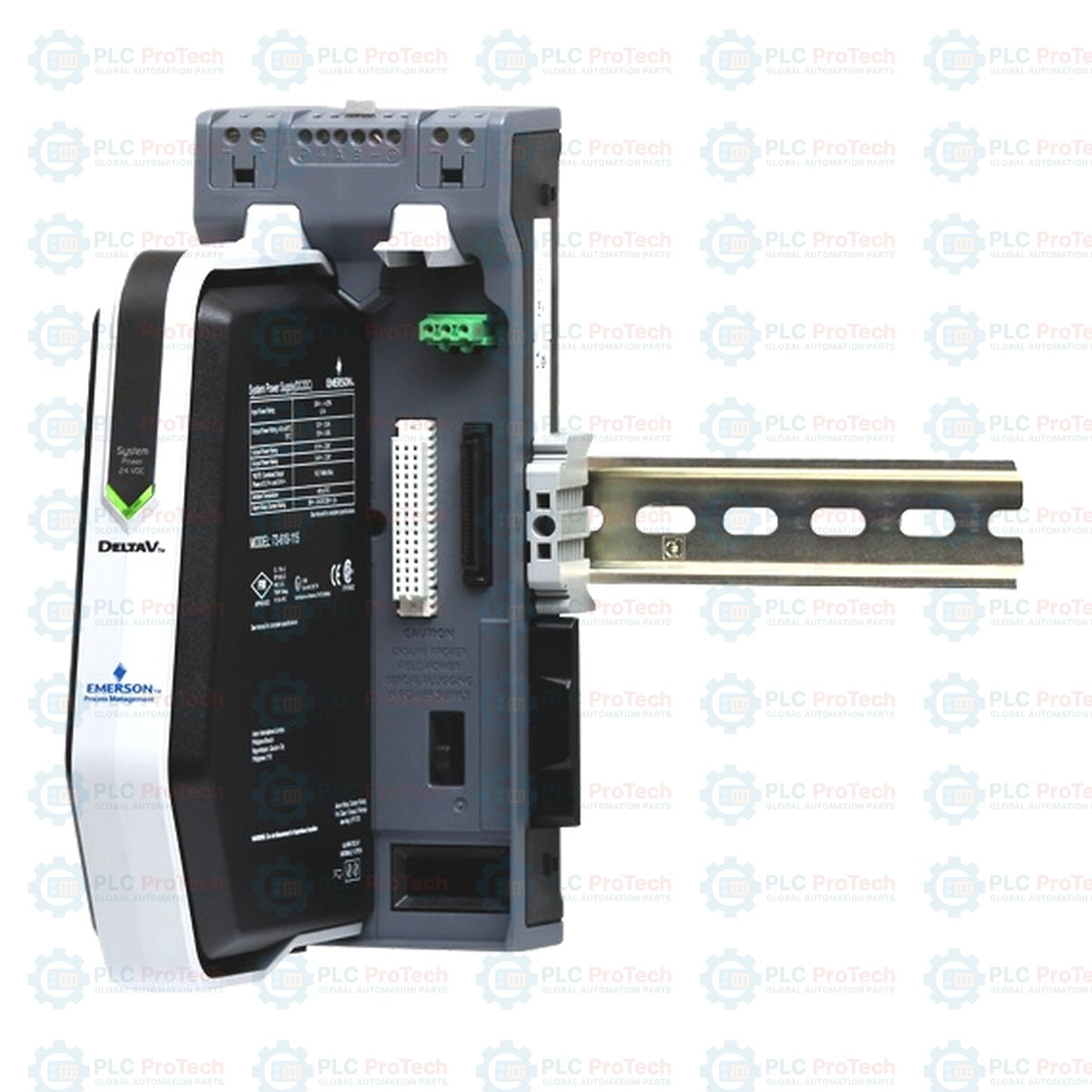

Emerson SE5009 DeltaV S-series alimentation système CC/CC

SKU SE5009

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : Emerson
N° de produit : SE5009
Pays d'origine :États-Unis
Type de produit : Alimentations CC-CC
Paiement : Virement bancaire, Western Union
Poids : 850g
Dimensions : 85 mm x 210 mm x 140 mm (L x H x P)
Port d'expédition : Xiamen
Garantie : 12 mois

Description

Le Emerson SE5009 est une alimentation système 24 V CC modulaire conçue pour la plateforme de commande distribuée DeltaV S-series. Relié directement à l’alimentation générale de l’installation en 24 V CC, l’appareil fournit une alimentation système locale aux contrôleurs DeltaV et aux interfaces d’E/S associées sans nécessiter de câblage externe. Le module s’insère dans les supports d’alimentation/contrôleur DeltaV afin d’alimenter les bus d’alimentation internes, en fournissant une alimentation de 5 V CC au contrôleur et jusqu’à 8,0 A de puissance en 12 V CC au sous-système d’E/S. Grâce au partage de charge et à son extension modulaire, le SE5009 prend en charge la redondance du système et maintient une puissance de sortie stable malgré les variations de la tension d’entrée.

Caractéristiques

Se branche directement sur les supports d’alimentation/contrôleur DeltaV S-series via des connexions de bus d’alimentation internes
Accepte une variation de +/- 20 % de l’alimentation d’entrée de 24 V CC tout en fournissant une sortie régulée
Fournit jusqu’à 8,0 A à 12 V CC au bus local de l’interface d’E/S et jusqu’à 2,0 A à 5 V CC au contrôleur
Prend en charge le partage de charge et la redondance de l’alimentation système de 1 à N
Assure une isolation électrique complète entre l’alimentation du système et l’alimentation de terrain
Des voyants LED intégrés indiquent l’état de l’entrée CC et détectent les défauts de sortie
La sortie de relais d’alarme normalement ouverte intégrée change d’état en cas de défaillance de l’entrée ou de l’alimentation
Protection d’entrée par fusible interne avec limitation progressive du courant d’appel au démarrage

Applications

Distribution de l’alimentation du système de commande DeltaV S-series
Armoires de systèmes de commande distribuée (DCS) pour l’automatisation des procédés
Redondance de l’alimentation système pour les industries de procédés en fonctionnement continu

Informations de commande

Description	Numéro de modèle
Alimentation système 24 V CC	SE5009

Spécifications techniques

Paramètre	Spécification
Fabricant	Emerson
Modèle	SE5009
Série	DeltaV S-series
Type de produit	Alimentation système CC-CC
Tension d’entrée	24 V CC +/- 20 % à 6,1 A
Courant d’appel	Pic maximal de 20 A pendant 5 ms sur toute la plage d’entrée de 24 V CC
Puissance nominale de sortie (de -40 à 60 °C)	+12 V CC à 8,0 A, +5 V CC à 2,0 A (10 W au total pour les sorties +5 V CC combinées)
Puissance nominale de sortie (de 60 à 70 °C)	+12 V CC à 6,0 A, +5 V CC à 2,0 A (10 W au total pour les sorties +5 V CC combinées)
Protection de l’entrée	Protégé par un fusible interne non remplaçable
Protection contre les surtensions	Sortie protégée entre 110 % et 120 %
Temps de maintien	La sortie reste dans une plage de 5 % de la valeur nominale à pleine charge et avec une tension d’entrée minimale pendant 5 ms
Température de fonctionnement	-40 à 60 °C (-40 à 140 °F) sans déclassement ; de 60 à 70 °C (140 à 158 °F) avec déclassement
Température de stockage	-40 à 70 °C (-40 à 158 °F)
Humidité relative	5 à 95 %, sans condensation
Contaminants atmosphériques	Contaminants atmosphériques ISA-S71.04-1985, classe G3
Chocs	Onde semi-sinusoïdale de 10 g pendant 11 ms
Vibrations	1 mm crête à crête de 5 Hz à 13,2 Hz, 0,7 g de 13,2 Hz à 150 Hz
Montage	L’un ou l’autre emplacement du support d’alimentation/contrôleur à 2 emplacements, l’emplacement d’alimentation du support VerticalPlus à 4 emplacements, ou n’importe quel emplacement du support d’alimentation à 4 emplacements
Prérequis système	DeltaV v11.3 ou ultérieure ; compatible avec les supports horizontaux de la série S

Connexions/interfaces

Broche du connecteur	Fonction
Alimentation principale	Entrée CC, 2 fils
Contact d’alarme	Relais normalement ouvert à 2 fils (2,0 A à 30 VCC, 2,0 A à 250 VCA)

Directives d’installation

Montez le support d’alimentation/contrôleur DeltaV de la série S sur un rail DIN standard de type T.
Enfichez fermement le module d’alimentation dans un emplacement d’alimentation approprié du support.
Connectez le câblage d’entrée principal 24 VCC aux bornes d’alimentation du support de la série S.
Connectez les bornes de contact d’alarme à 2 fils aux dispositifs de surveillance pour la commutation du relais d’état de l’alimentation.
Assurez une circulation d’air suffisante dans le boîtier afin de gérer les conditions thermiques lors du fonctionnement à proximité des limites de température ambiante.
Suivez les instructions d’installation de la classe 1, division 2 (12P5402) ou de la zone 2 (12P5404) lors du déploiement dans des emplacements dangereux.

Conformité et certifications

CE : CEM-EN 61326-1
FM : Classe I, division 2, groupes A, B, C, D, T4 (normes FM 3600, FM 3611)
cFM : Classe I, division 2, groupes A, B, C, D, T4
CSA : CSA-C22.2 n° 213-M1987, CSA-C22.2 n° 1010-1
ATEX : II 3G Ex nA IIC T4 Gc (normes ATEX 94/9/CE, EN 60079-0, EN 60079-15)
IEC-Ex : II 3G Ex nA IIC T4 Gc (normes EN 60079-0, EN 60079-15)
Marine : IACS E10, certificat d’évaluation de conception ABS, certificat maritime DNV-GL

FAQ

Comment l’alimentation se connecte-t-elle au contrôleur et aux interfaces d’E/S ?

Le module se branche sur des supports de la série S dotés de bus d’alimentation internes, fournissant directement l’alimentation au contrôleur et aux interfaces d’E/S sans câblage externe.

Que devient la capacité de sortie lorsque la température de fonctionnement augmente ?

Entre -40 degC et 60 degC, la sortie 12 VDC fournit jusqu’à 8.0 A. De 60 degC à 70 degC, la sortie 12 VDC est limitée à 6.0 A, tandis que la sortie 5 VDC reste à 2.0 A.

Que signifient les indicateurs d’état LED du module ?

La LED verte indique que l’alimentation d’entrée CC est appliquée et que la protection interne est intacte. La LED rouge indique que les sorties 5 VDC sont hors tolérance.

Quelle est la capacité nominale des contacts du relais d’alarme interne ?

Le contact normalement ouvert du relais d’alarme est calibré pour 2.0 A à 30 VDC ou 2.0 A à 250 VAC.
