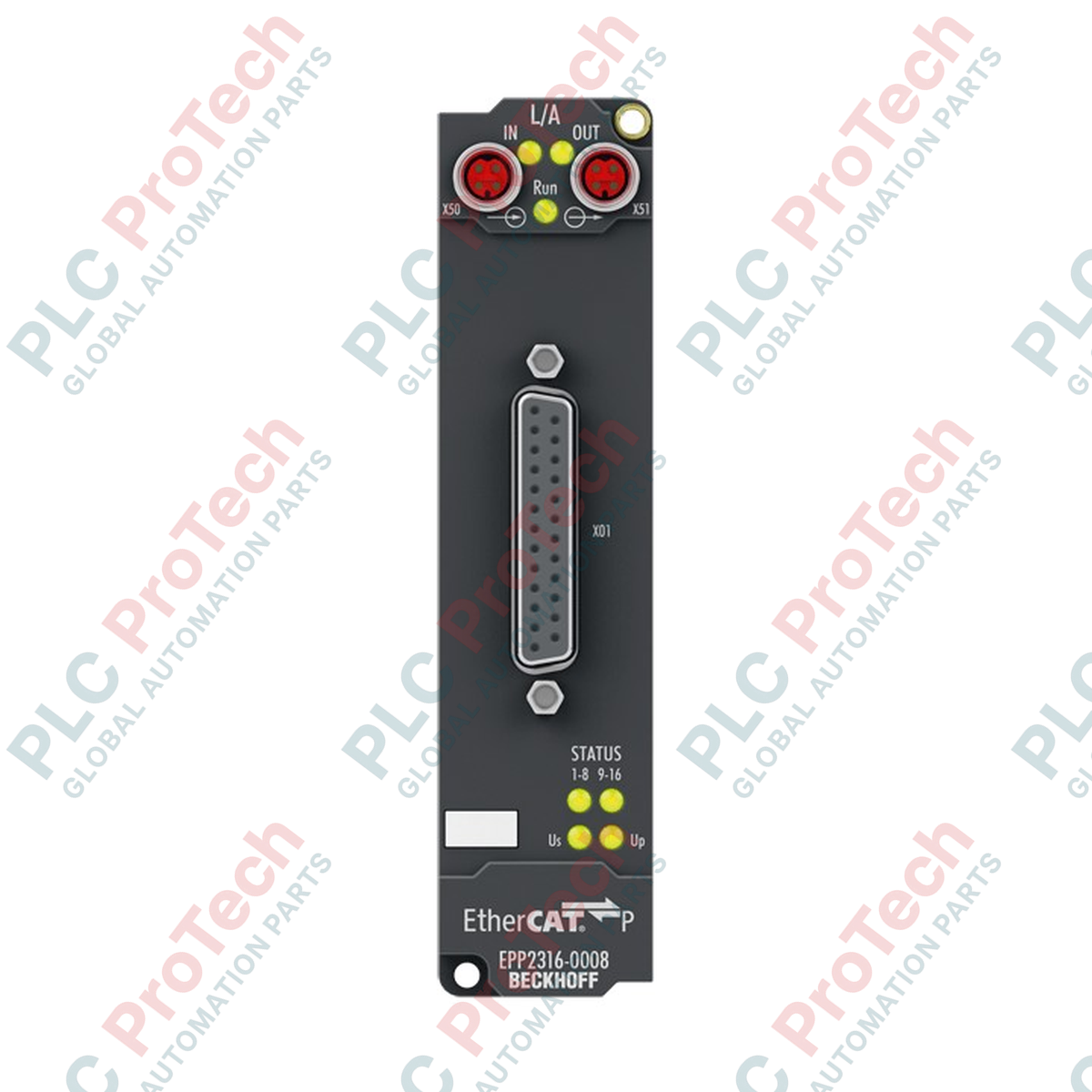

EPP2316-0008 BECKHOFF Boîtier EtherCAT P 16 canaux E/S haute densité

Présentation du produit

Le EPP2316-0008 (EPP23160008) est une boîte EtherCAT P haute performance conçue pour les environnements d'automatisation décentralisés où l'économie d'espace et l'efficacité du câblage sont primordiales. Ce module E/S robuste intègre 8 entrées numériques et 8 sorties numériques dans un boîtier compact classé IP67. Utilisant la technologie EtherCAT P , l'EPP2316-0008 combine une communication ultra-rapide et une alimentation électrique (à la fois $U_S$ pour le système/capteurs et $U_P$ pour les périphériques/charges) dans un seul câble M8 codé P. Grâce à une interface D-sub 25 broches pour la connectivité E/S, ce module est la solution idéale pour les applications B2B nécessitant une forte densité de canaux dans une installation robuste sans armoire, comme les effecteurs finaux robotiques, les machines-outils modulaires et les systèmes de manutention.

Architecture matérielle et automatisation par un seul câble

Le EPP2316-0008 adopte la philosophie « One Cable Automation ». Les connecteurs M8 codés P empêchent une connexion accidentelle à des appareils EtherCAT standard, garantissant que l'alimentation et les données sont transmises en toute sécurité via la même ligne. Le côté E/S dispose d'une prise D-sub 25 broches (UNC4-40) spécialisée, permettant une connexion rapide de faisceaux de câbles préfabriqués. Cette architecture réduit considérablement l'encombrement mécanique par rapport aux modules utilisant des connecteurs M8 ou M12 individuels pour chaque canal.

Les entrées respectent les spécifications EN 61131-2 Type 1/3 avec un filtre rapide de 10 microsecondes , tandis que les sorties fournissent jusqu'à 0,5 A chacune. Les entrées et sorties sont individuellement protégées contre les courts-circuits, garantissant qu'une défaillance d'un seul appareil terrain ne compromet pas le fonctionnement de l'ensemble du module.

Caractéristiques techniques

FAQ techniques

Quel est l’avantage du connecteur M8 codé P ?

Le codage P est une caractéristique de sécurité physique d' EtherCAT P. Il empêche le module d’être branché sur des ports EtherCAT standard (codage A), protégeant ainsi le matériel contre d’éventuelles incompatibilités de tension puisque EtherCAT P transporte à la fois l’alimentation système et périphérique sur les paires de données.

Comment gérer le câblage D-sub 25 broches pour respecter la norme IP67 ?

Pour maintenir la classe IP67, il faut utiliser un capot de connecteur D-sub compatible avec un joint intégré. Beckhoff propose des câbles pré-assemblés et des capots spécialement conçus pour préserver l’intégrité environnementale de l’EPP2316-0008 dans des conditions de lavage ou de poussière.

Ce module peut-il alimenter des capteurs à fort courant ?

L’alimentation des capteurs est dérivée de la tension de commande ($U_S$) et peut fournir jusqu’à 0,5 A au total. Cette alimentation est protégée contre les courts-circuits, assurant une source stable pour les 8 entrées connectées.

Guide d’ingénierie et d’installation

• Topologie EtherCAT P : Lors du chaînage en série de plusieurs modules EPP, calculez toujours la consommation totale de courant à partir de $U_S$ et $U_P$. Pour les longues chaînes, utilisez une boîte d’alimentation EtherCAT P (comme l’EPP1328) pour éviter les chutes de tension pouvant entraîner des communications intermittentes ou des défaillances de sortie.

• Couple de serrage du connecteur D-sub : Lors du fixation du câble D-sub 25 broches, assurez-vous que les vis UNC4-40 sont serrées selon le couple recommandé par le fabricant. Un serrage excessif peut endommager les filetages internes, tandis qu’un serrage insuffisant compromettra l’étanchéité IP67 et la continuité électrique en cas de vibrations.

• Stratégie de mise à la terre : Les connecteurs M8 blindés fournissent une terre fonctionnelle. Assurez-vous que la surface de montage ou l’adaptateur sur rail DIN est relié à un point de terre central pour dissiper les interférences CEM, notamment dans les environnements à bruit haute fréquence généré par des variateurs de fréquence ou des servomoteurs.

Avantages techniques

Le EPP2316-0008 est un exemple de densité industrielle. En regroupant 16 canaux dans un boîtier IP67 avec connectivité D-sub, il résout le problème des « spaghettis de câbles » souvent rencontré dans les machines complexes. Sa résistance aux températures extrêmes (-25 à +60 degrés Celsius) et aux fortes vibrations (EN 60068-2-6) en fait une solution « à monter partout ». Les entrées polyvalentes (Type 1/3) assurent la compatibilité avec une large gamme de capteurs industriels, tandis que les temps de commutation rapides garantissent que le module suit les cycles à haute vitesse du protocole EtherCAT, maximisant ainsi l’efficacité globale des équipements (OEE).
