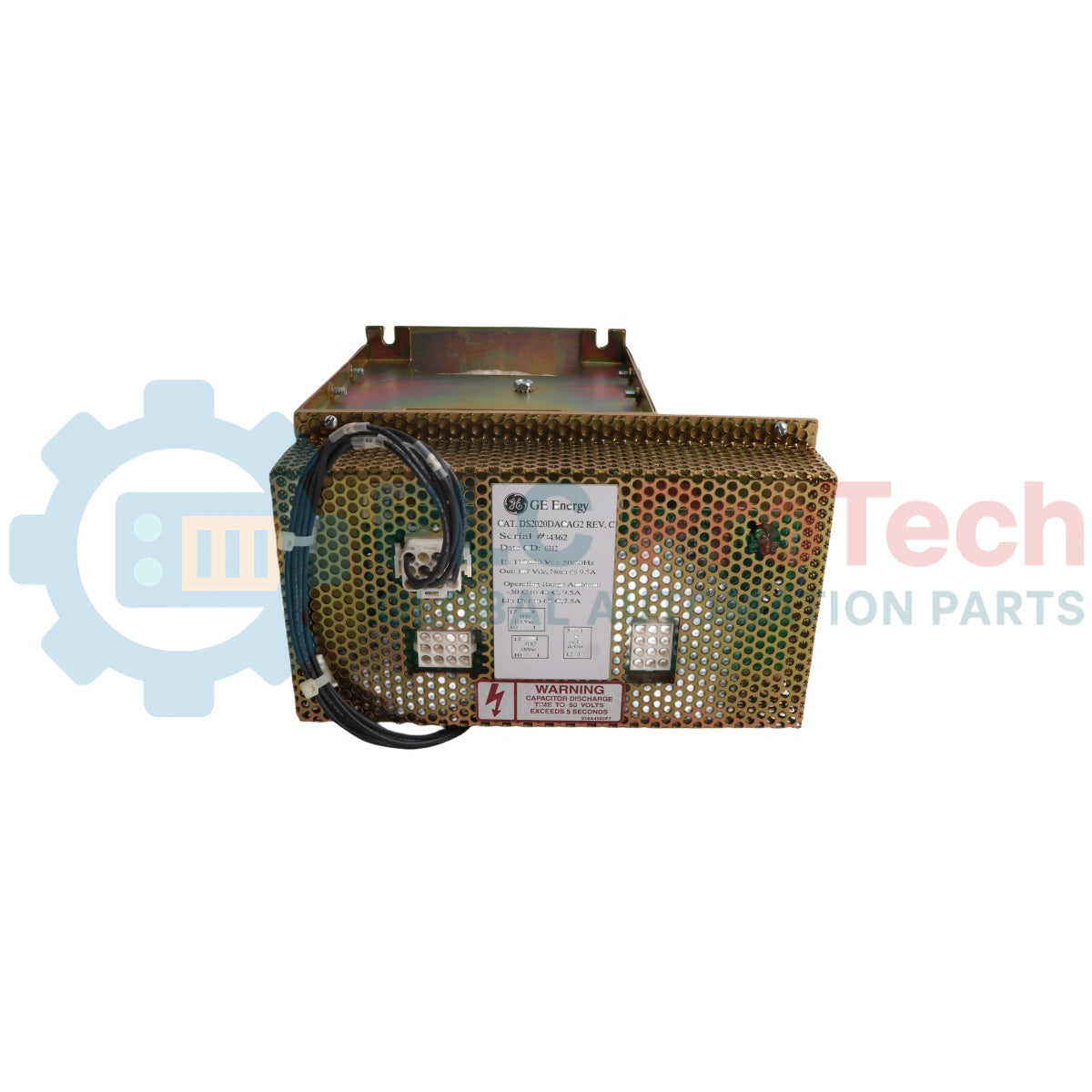

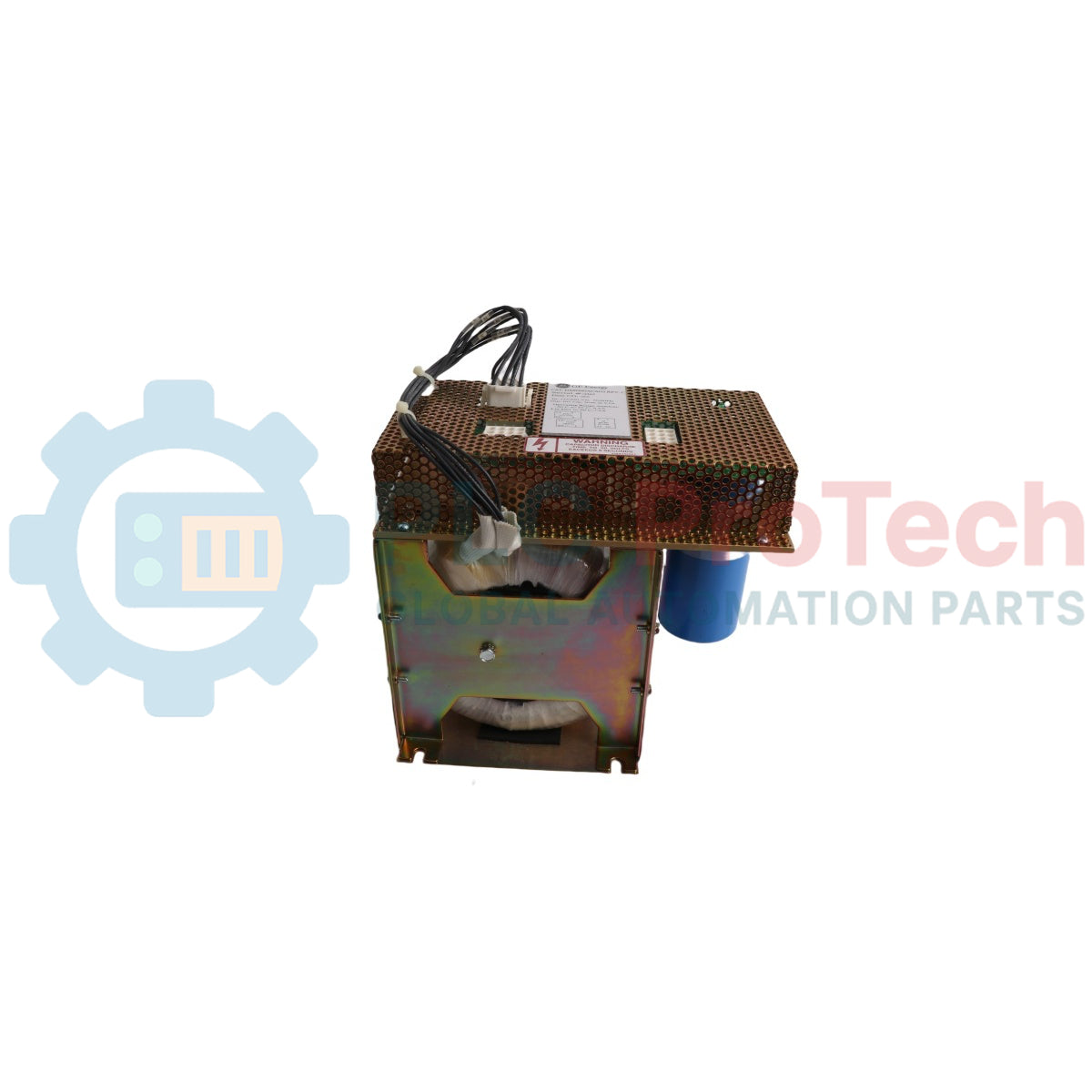

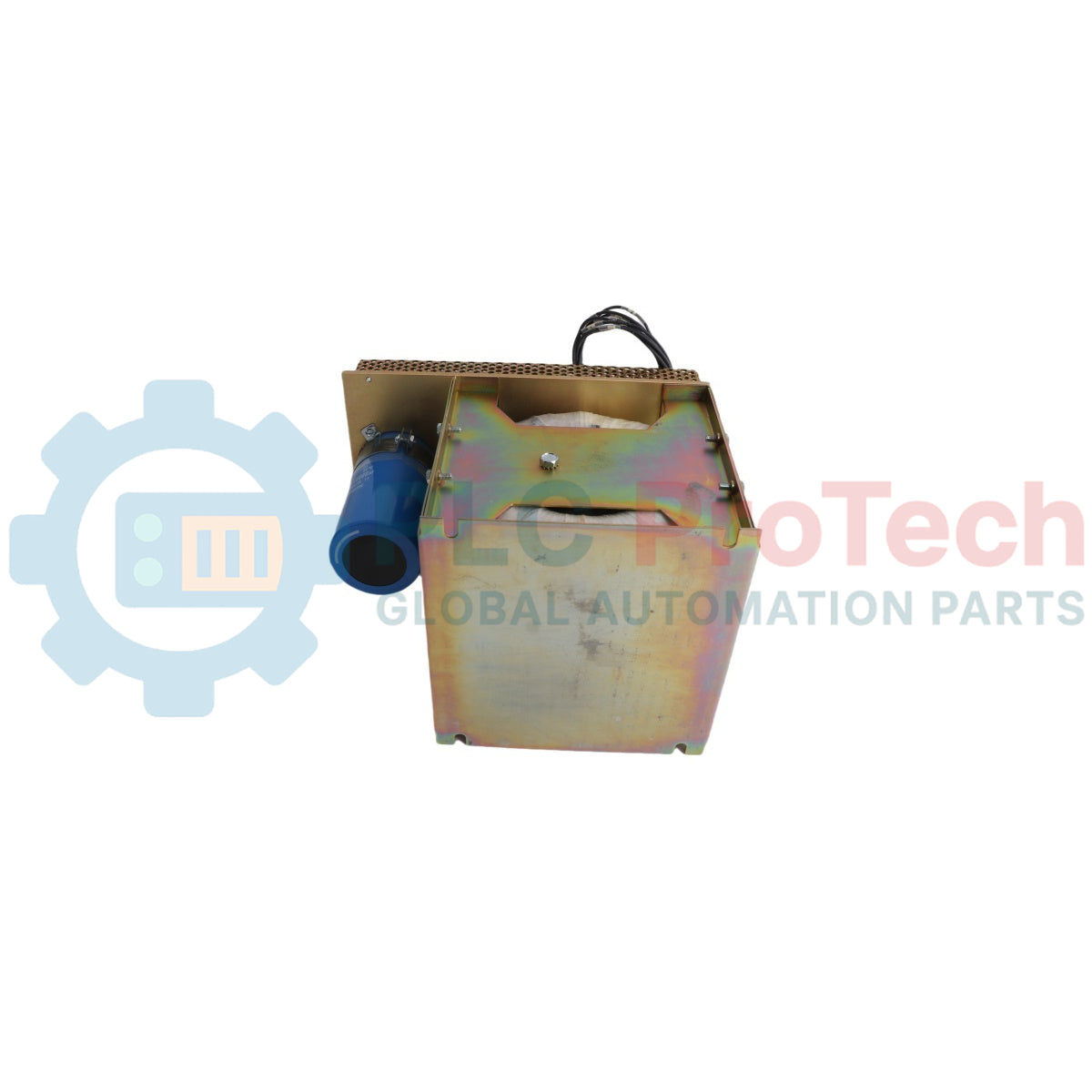

Ensemble de conversion de puissance CA-CC GE DS2020DACAG2 EX2100

Description

Le DS2020DACAG2 est un ensemble robuste de conversion d’alimentation CA-CC conçu pour être intégré aux systèmes d’excitation EX2100 et aux réseaux de contrôle Mark VIe. Ce module d’alimentation fournit une énergie locale régulée aux architectures de distribution essentielles, prolongeant efficacement les capacités de maintien du contrôle système lors de défaillances de la source secteur ou d’un fonctionnement dans des configurations totalement dépourvues de batteries.

Le circuit structurel du DS2020DACAG2 redresse les alimentations provenant de sources alternatives en rails de bus à courant continu structuré. Fonctionnant à partir d’une entrée secteur à double prise de 115 V CA ou 230 V CA, le module fournit une tension de sortie nominale de 126 V CC, avec une limite maximale de 9,5 A CC en utilisation individuelle. Cette ligne CC redressée est couplée aux alimentations énergétiques simultanées du système par un réseau de diodes intégré afin de créer un bus de distribution commun, alimentant directement les blocs de contrôle secondaires, les secteurs des modules principaux et les cartes amplificatrices d’impulsions de grille actives. La topologie de conversion utilise des condensateurs électrolytiques de stockage robustes pour assurer le filtrage de l’ondulation, ainsi que des voyants LED de diagnostic dédiés installés sur les modules en aval (tels que EPDM, EGPA, EXTV et EPBP) afin de vérifier la stabilité des rails d’alimentation. Pour les systèmes nécessitant une capacité accrue, plusieurs unités peuvent être couplées en parallèle au moyen d’une interface de connecteur standardisée à 12 positions, portant les sorties cumulées de la boucle à 16,5 A CC.

Fonctionnalités

• Conversion d’entrée à double tension : redresse les entrées secteur standard de 115 V CA ou 230 V CA en une boucle stabilisée de 126 V CC.
• Mise à l’échelle parallèle du cœur : prend en charge le partage de charge en parallèle de deux modules sur un bus commun afin d’augmenter le courant de sortie total jusqu’à 16,5 A CC.
• Maintien intégré de l’alimentation : fournit une capacité locale de maintien capacitif afin de préserver les paramètres d’exécution du contrôle système lors de baisses temporaires de la tension secteur.
• Isolation du bus couplée par diodes : utilise des diodes d’orientation intégrées pour relier en toute transparence le courant continu converti aux rails de batteries de secours alternatifs.

Applications

• Alimentation du bus d’excitation EX2100 : Fournit en continu une alimentation de bus redressée aux cartes amplificatrices d’impulsions de grille et aux racks de distribution d’excitation.
• Alimentation des contrôleurs Mark VIe sans batterie : Principal ensemble de conversion de puissance déployé dans les infrastructures de turbines-générateurs dépourvues de bancs de batteries statiques.
• Maintenance de la distribution CC industrielle : Utilisé comme remplacement direct et entièrement rétrocompatible des modules obsolètes du groupe 1 (DS2020DACAG1).

Spécifications techniques

Connexions/interfaces

Directives d’installation

• Mise hors tension de la ligne de bus : Vérifiez l’isolement total et l’absence de potentiel sur tous les fils d’entrée de source et les boucles de batteries parallèles avant de procéder au remplacement du matériel.
• Protocole de protection contre les décharges électrostatiques : Les techniciens d’installation doivent rester reliés à un bracelet antistatique homologué et correctement mis à la terre afin d’éviter les décharges électriques sur les composants internes des circuits.
• Exigences d’adaptation de tension en parallèle : Si vous utilisez deux ensembles de conversion dans un réseau parallèle, les deux blocs doivent être raccordés à la même source CA afin de garantir des tensions d’entrée identiques.
• Configuration de l’interconnexion du faisceau : Lors du câblage de l’ensemble de conversion avec un module IS2020JPDF, verrouillez fermement le faisceau de câblage spécialisé entre les bornes JPDF et JPDB.
