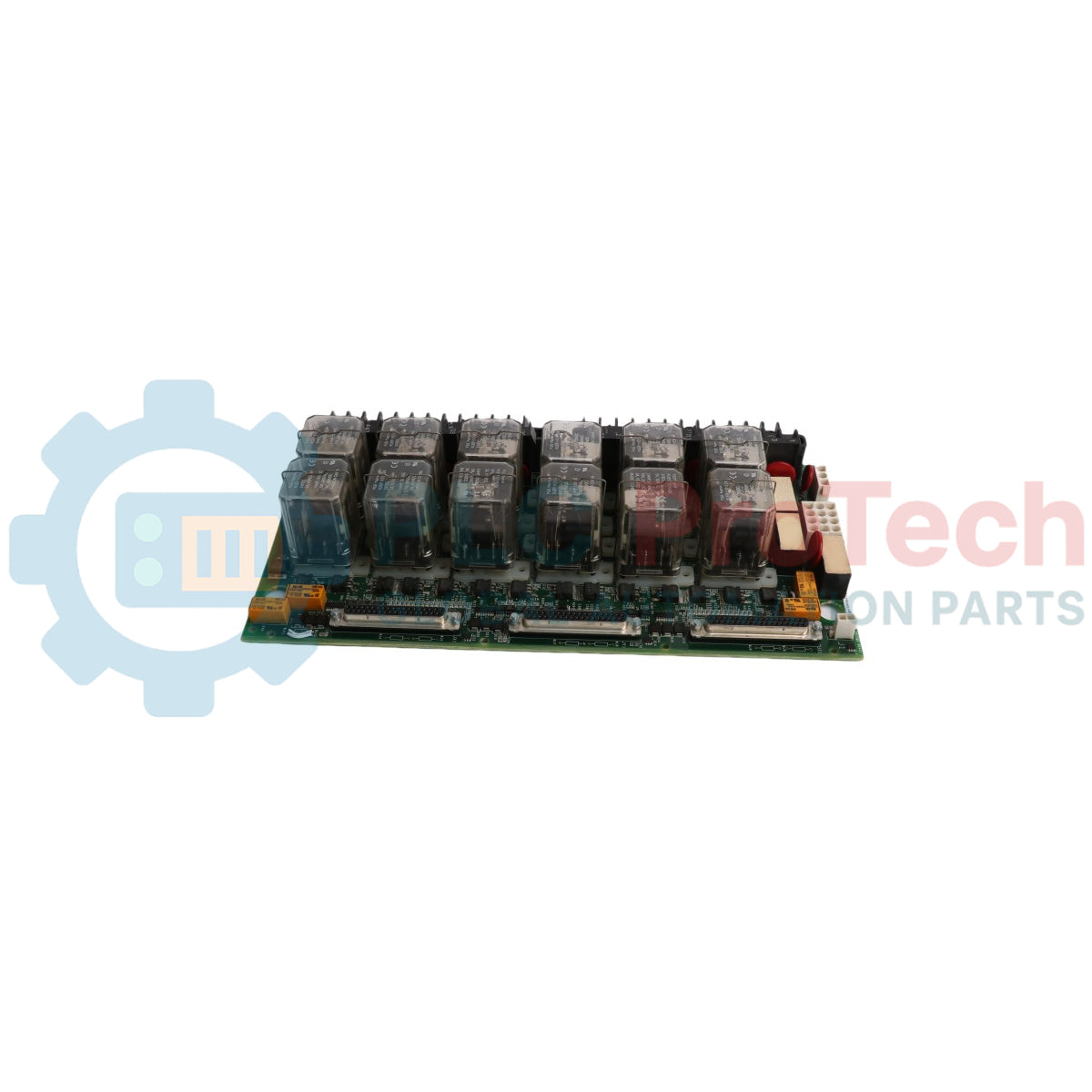

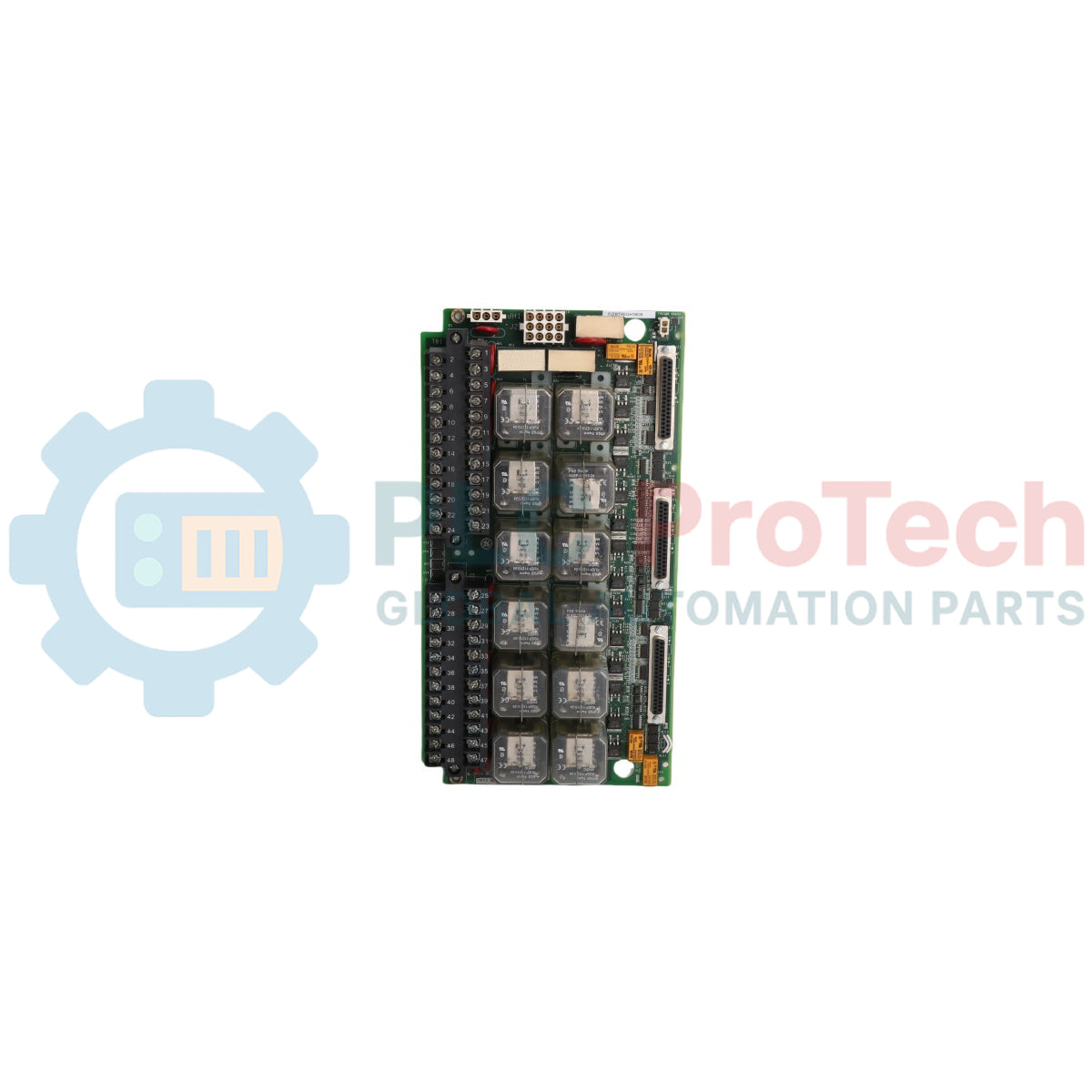

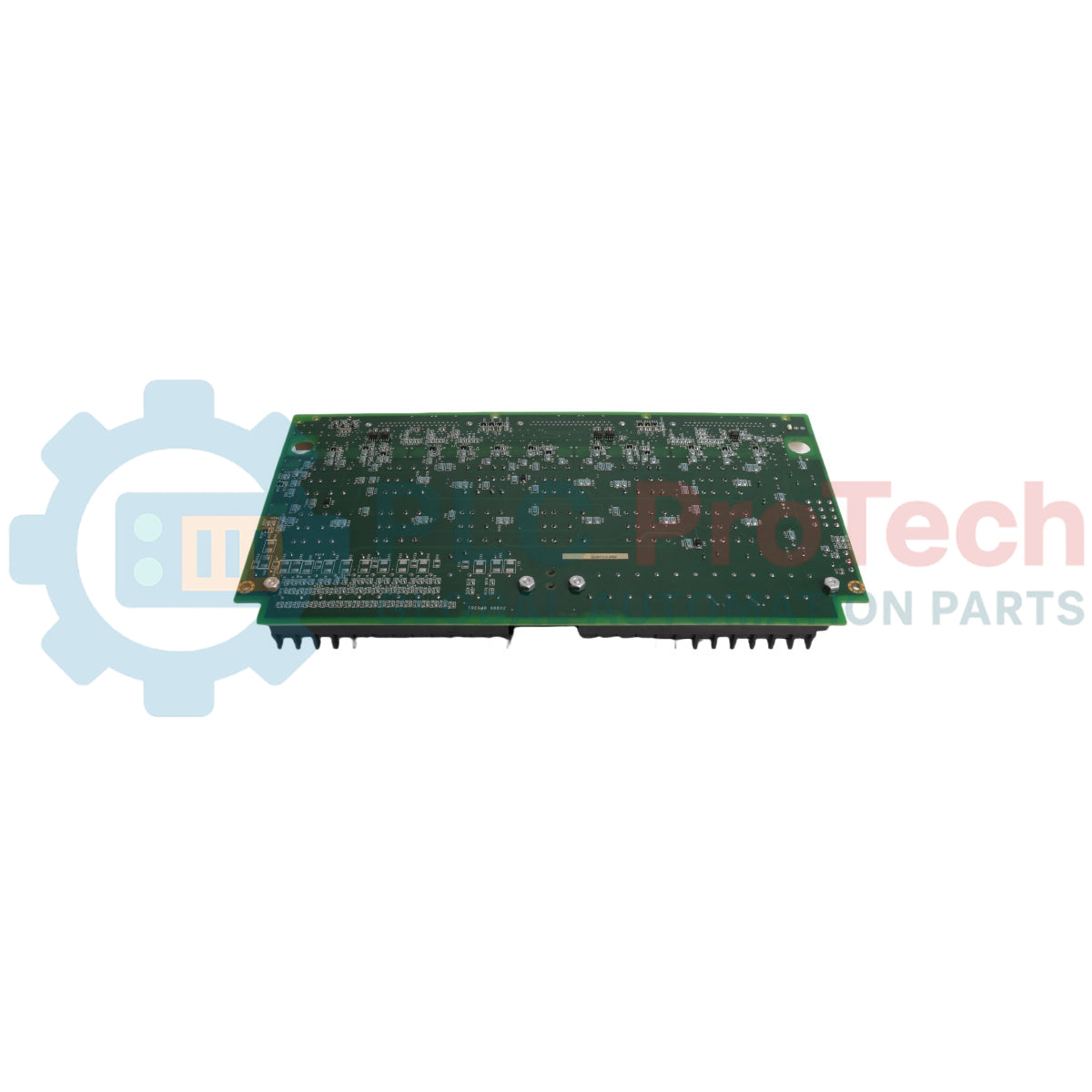

Carte de déclenchement d’urgence de turbine GE Mark VI IS200TREGH1BDC

Fonctionnalités stratégiques et valeur opérationnelle

La IS200TREGH1BDC (IS200TREGH1B-DC) n’est pas un module de relais auxiliaire générique ; il s’agit d’une carte à bornes dédiée au déclenchement d’urgence de turbine, essentielle à la sécurité, conçue exclusivement pour le système de commande Mark VI Speedtronic de General Electric. Fonctionnant au sommet de la boucle d’arrêt d’urgence de la turbine, cette carte spécifique « DC » constitue le plan d’exécution matériel final des paramètres de protection critiques. Les installations de production d’électricité, les centrales à cycle combiné et les entraînements mécaniques industriels lourds utilisent la IS200TREGH1BDC (IS200TREGH1B-DC) pour commander directement les solénoïdes de déclenchement d’urgence à forte énergie (ETM), qui contrôlent les vannes principales d’arrêt du combustible et du circuit hydraulique. En traitant les commandes de déclenchement prioritaires provenant de l’armoire du contrôleur principal, la carte découple la logique de commande interne des charges inductives de terrain externes. En cas de survitesse, de perte de flamme ou de défaillance critique de l’huile de lubrification, elle ouvre la boucle d’alimentation CC en quelques millisecondes, assurant l’isolement instantané de la turbine, limitant les défaillances mécaniques catastrophiques et évitant les arrêts forcés prolongés et coûteux de l’installation.

Topologie matérielle et mécanismes de protection

La disposition physique de la IS200TREGH1BDC met l’accent sur les voies de vote redondantes, la suppression des arcs en courant continu et une collecte robuste des signaux.

• Interface du solénoïde de déclenchement d’urgence (ETS) : spécialement conçue pour commander et surveiller jusqu’à trois solénoïdes principaux de déclenchement d’urgence selon une configuration redondante modulaire triple (TMR) ou simplex.

• Fusibles bipolaires isolés : équipé de fusibles indépendants accessibles par l’avant, protégeant les branches positive et négative de chaque circuit individuel de solénoïde de 125 VCC ou 24 VCC, afin d’empêcher les défauts de mise à la terre sur le terrain de contourner ou d’empêcher l’exécution d’un déclenchement.

• Surveillance active de la continuité des bobines : Met en œuvre des circuits de diagnostic intégrés à faible courant qui impulsent constamment les bobines des solénoïdes de terrain afin de vérifier l’intégrité du circuit sans provoquer le déclenchement accidentel de la turbine.

• Interconnexions VME haute densité : Équipée de connecteurs informatiques de type D à 37 broches robustes afin de maintenir des communications rapides et immunisées contre le bruit avec les cartes principales du processeur d’E/S.

Caractéristiques techniques et spécifications

FAQ sur les performances de la boucle de sécurité

Pourquoi l’IS200TREGH1BDC est-elle privilégiée par rapport à une carte relais IS200TRLY standard pour les déclenchements de turbine ?

Une carte TRLY standard est conçue pour des commandes auxiliaires secondaires à action lente, telles que des pompes ou des lampes de signalisation. La carte IS200TREGH1BDC est une carte à bornes de protection dédiée, dotée de réseaux spécialisés de suppression des arcs pour les charges inductives CC importantes, de structures de vote matériel intégrées et de fusibles bipolaires conçus spécifiquement pour respecter les réglementations internationales relatives aux dispositifs de verrouillage de sécurité des machines tournantes lourdes.

Comment la désignation spécifique « DC » modifie-t-elle le processus de dépannage embarqué ?

Le profilage CC signifie que les mesures diagnostiques embarquées, les varistances de suppression des surtensions et les diviseurs de tension de surveillance d’état sont équilibrés pour suivre les boucles de courant continu. Si un court-circuit externe fait fondre un fusible de ligne, le circuit de diagnostic détecte la chute de tension déséquilibrée et signale instantanément une alarme diagnostique précise sur l’IHM centrale de l’opérateur.

Cette carte peut-elle gérer une logique de vote à trois voies pour les configurations de sécurité à redondance modulaire triple (TMR) ?

Oui. Associée aux processeurs de protection primaires Mark VI appropriés ( core), l’IS200TREGH1BDC coordonne la logique de vote au niveau matériel entre les solénoïdes de déclenchement. Cela garantit qu’un seul capteur ou canal de traitement défectueux ne provoquera pas de déclenchement intempestif de la turbine, tout en veillant à ce que les commandes d’arrêt d’urgence valides soient exécutées instantanément.

Protocole d’ingénierie et d’installation sur site

• Contrôle des arcs CC inductifs et mesures de mise hors tension :

  Avant de procéder au remplacement de la carte, à des ajustements du câblage ou à l’extraction d’un fusible sur l’IS200TREGH1BDC, vous devez isoler complètement les réseaux d’alimentation externes de 125 VCC ou 24 VCC. Les circuits à courant continu alimentant des bobines de solénoïdes inductives conservent une énergie magnétique élevée ; la déconnexion de lignes de terrain alors qu’elles sont sous tension peut créer des arcs plasma à haute tension susceptibles d’endommager les broches des bornes ou de blesser le personnel de maintenance.

• Couple de serrage des borniers et gestion des câbles :

  Dénudez tous les conducteurs destinés au câblage de terrain sur environ 9 mm avant de les insérer dans les borniers enfichables à 24 points. Vérifiez que la vis de serrage comprime directement le cuivre dénudé et serrez le point de raccordement exactement à 0,5 N-m (4,4 pouces-livres). Des connexions mécaniques desserrées soumises aux vibrations continues du tablier de la turbine créent une résistance électrique localisée, entraînant une contrainte thermique et d’éventuels faux défauts de circuit ouvert.

• Protocoles de blindage et prévention des boucles de terre :

  Tous les câbles de liaison de données aboutissant aux connecteurs de type D à 37 broches doivent utiliser un blindage tressé haute densité. Raccordez le fil de drainage du blindage exclusivement à la barre principale de mise à la terre en cuivre du système, à l’intérieur du panneau de l’armoire. Ne mettez jamais les deux extrémités du blindage à la terre ; cela crée une boucle de potentiel de terre susceptible d’injecter du bruit électrique dans les réseaux voisins de protection de la turbine.
