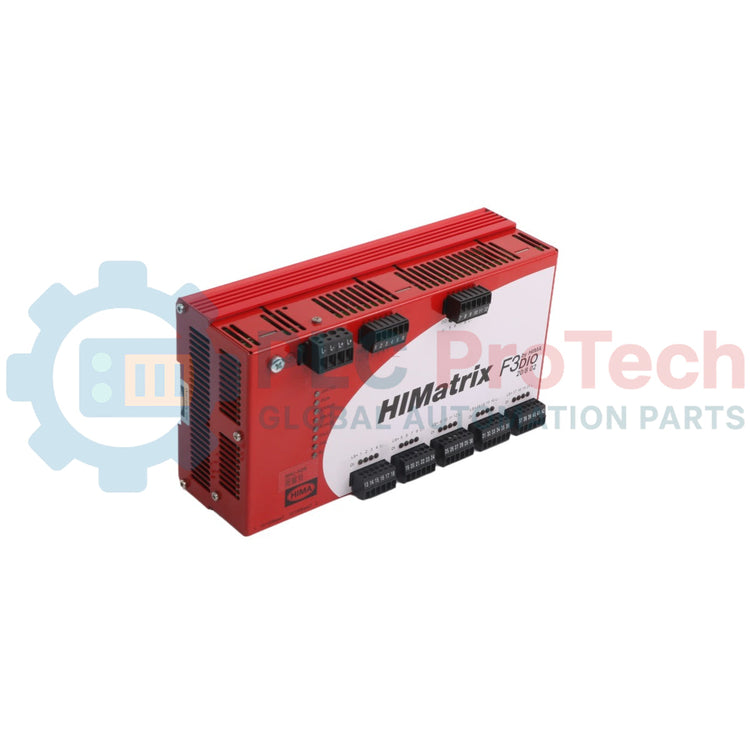

HIMA F3 DIO 20/8 02 Module d’E/S déportées de sécurité HIMatrix

Présentation du produit

Le F3 DIO 20/8 02 (F3DIO20/802) est un module d’E/S déportées compact et hautement intègre, conçu pour le système de sécurité HIMA HIMatrix. Conçu pour assurer un contrôle de sécurité distribué, ce module intègre 20 entrées numériques et 8 sorties numériques dans un boîtier robuste. Il s’agit d’un composant essentiel pour les environnements industriels à haut risque, tels que les raffineries de pétrole et de gaz, les usines de traitement chimique et les plateformes offshore, où la sécurité fonctionnelle et la disponibilité maximale sont primordiales. Grâce au protocole safeethernet, le F3 DIO 20/8 02 permet la transmission de données en temps réel, certifiée SIL 3, sur une infrastructure Ethernet standard. La variante spécifique 021 est conçue pour offrir une fiabilité extrême et dispose d’un revêtement protecteur pour résister aux conditions atmosphériques difficiles et aux variations de température importantes, éliminant ainsi efficacement les déclenchements imprévus du système dus aux contraintes environnementales.

Configuration technique

L’architecture du F3 DIO 20/8 02 est optimisée pour la sécurité fonctionnelle et l’exécution décentralisée de la logique :

• Intégrité de sécurité : Certifié pour les applications SIL 3 (CEI 61508) et de catégorie 4 (EN 954-1), garantissant le niveau maximal de réduction des risques pour les fonctions instrumentées de sécurité (SIF).

• Communication : Utilise deux ports Ethernet (10/100BaseT) pour prendre en charge la communication safeethernet, permettant une intégration transparente dans un réseau de sécurité avec des temps de réponse déterministes.

• Protection environnementale (variante 021) : Les composants sont recouverts d’un vernis protecteur spécialisé (revêtement de tropicalisation) résistant à l’humidité et à la corrosion chimique.

• Densité des entrées/sorties : Comprend 20 entrées numériques de sécurité (avec contrôle de ligne pour la détection des courts-circuits et des ruptures de fil) et 8 sorties numériques de sécurité (jusqu’à 2 A par voie, 15 A maximum au total).

• Puissance de traitement : Intègre un contrôleur interne pour le traitement local des signaux, réduisant la charge du processeur central de sécurité et améliorant les temps de réaction locaux.

Caractéristiques techniques

FAQ techniques

Quels sont les avantages spécifiques de la variante modèle -20 degrés Celsius ?

La plage étendue de -20 à +60 degrés Celsius, associée au vernis protecteur, permet d’installer le module dans des armoires extérieures non chauffées ou dans des environnements côtiers où la condensation et les basses températures entraîneraient généralement la défaillance des appareils électroniques standard.

Ce module prend-il en charge le contrôle de ligne pour les capteurs de terrain ?

Oui. Les entrées numériques sont conçues pour effectuer un contrôle de ligne en évaluant des signaux impulsionnels. Le système peut ainsi distinguer un signal valide, une rupture de fil ou un court-circuit dans le câblage de terrain.

Comment le F3 DIO 20/8 02 est-il configuré ?

La configuration est effectuée à l’aide de l’outil d’ingénierie SILworX (ou d’ELOP II Factory pour les installations existantes). Les paramètres du module, tels que la réaction aux erreurs et le délai d’entrée, sont définis dans le logiciel, puis téléchargés via le réseau.

Est-il possible d’utiliser ce module dans des atmosphères explosives ?

Le module est certifié ATEX zone 2, ce qui signifie qu’il peut être installé dans des zones où la présence d’une atmosphère explosive est improbable, mais peut se produire pendant une courte période, à condition qu’il soit placé dans une enceinte présentant un indice de protection approprié.

Guide d’ingénierie et d’installation

• Remplacement à chaud et sécurité : Bien que le système HIMatrix prenne en charge la maintenance décentralisée, le remplacement d’un module F3 DIO nécessite une vérification de sécurité. Assurez-vous toujours que le voyant « FORCE » est surveillé pendant les essais afin d’éviter toute actionnement intempestif des éléments finaux.

• Gestion thermique : Pour les installations en armoire, maintenez un dégagement vertical minimal de 100 mm afin d’assurer une convection naturelle adéquate. Même si le module est spécifié pour 60 degrés Celsius, une densité thermique excessive dans une armoire encombrée peut accélérer le vieillissement des composants.

• Mise à la terre et CEM : Pour garantir l’intégrité des communications SIL 3 sur safeethernet, utilisez des connecteurs RJ45 blindés et des câbles Ethernet industriels de catégorie 5e ou supérieure. Le rail DIN doit être raccordé à une terre fonctionnelle à faible impédance afin d’évacuer les interférences haute fréquence.

• Intégrité de l’alimentation : L’alimentation 24 VCC doit provenir d’une source approuvée pour les applications de sécurité (SELV ou PELV). Veillez à ce que la chute de tension sur les longues liaisons de câbles de terrain ne fasse pas passer la tension sous 20,4 VCC aux bornes du module, afin d’éviter les défauts de diagnostic « Sous-tension ».
