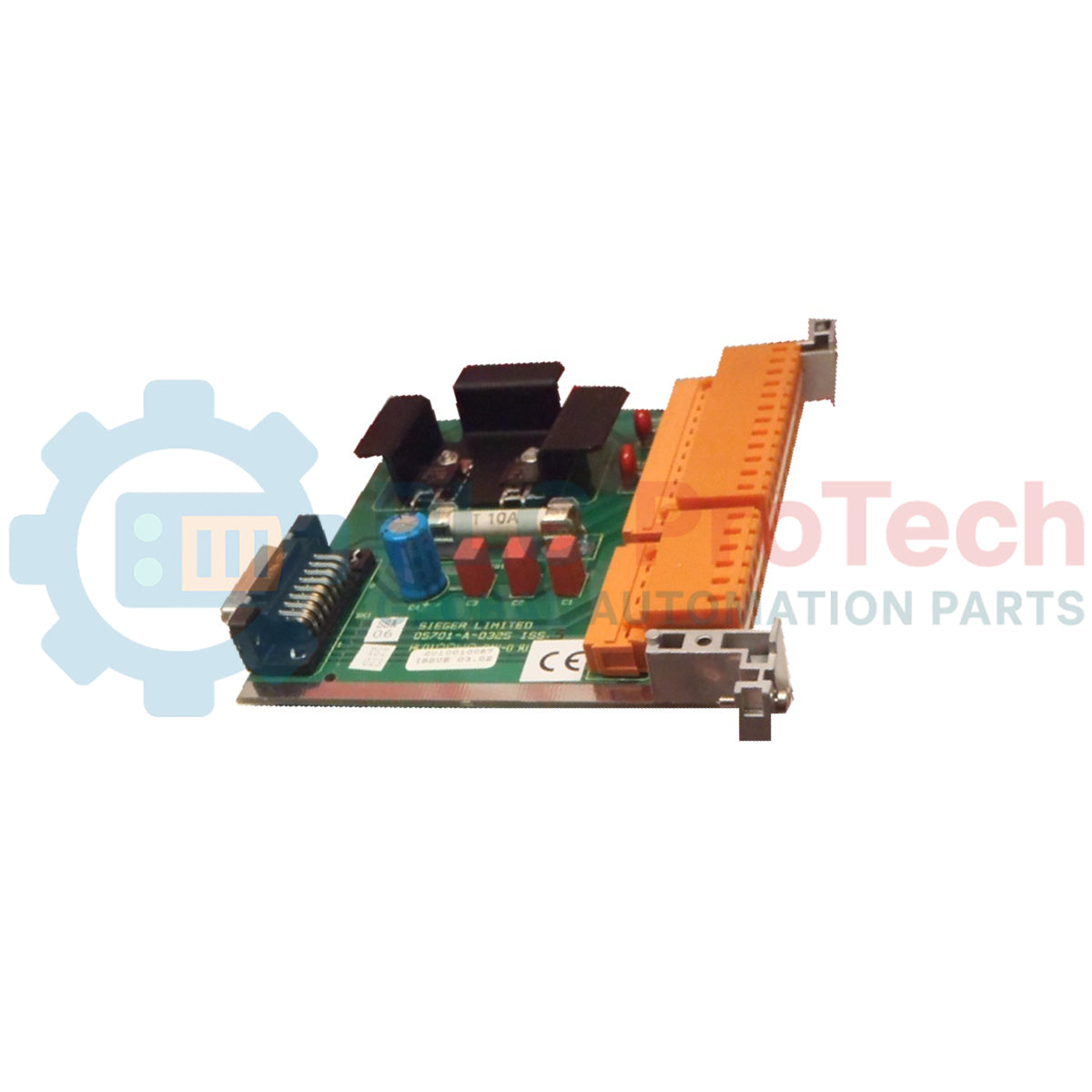

Carte d'entrée CC Honeywell 05701-A-0325 System 57

Description

Le 05701-A-0325 fonctionne comme un module d’interface dédié de distribution d’alimentation, conçu pour l’architecture de sous-rack du System 57. Cet appareil constitue le point d’entrée électrique principal de l’alimentation externe nominale de 24 V CC entrant dans le rack du système de contrôle. Il achemine directement cette alimentation via la carte d’ingénierie et le fond de panier du sous-rack afin de fournir une alimentation stable à toutes les cartes de surveillance ou de contrôle installées.

La carte intègre un mécanisme de protection par fusible ainsi qu’un filtrage RFI passe-bas et des circuits de protection contre l’inversion de polarité à haute intégrité afin de protéger la logique interne du fond de panier contre les anomalies électriques de l’alimentation en amont. Elle comporte des voies d’isolation à double diode qui permettent la connexion simultanée d’une unité d’alimentation principale (PSU) et d’un système de batterie auxiliaire de secours, garantissant un fonctionnement de sécurité ininterrompu en cas de panne de l’alimentation secteur principale. L’interface utilise un bornier détachable en deux parties (TB1) afin de permettre un remplacement mécanique à chaud ou un remplacement rapide de la carte, sans nécessiter la déconnexion individuelle des câbles de terrain.

Caractéristiques

• Équipé d’un bornier enfichable en deux parties (TB1) pour faciliter le retrait rapide du matériel et les opérations de maintenance sans perturber les connexions de câblage de terrain actives.
• Intègre une isolation par diodes à double voie séparant les lignes d’entrée de l’unité d’alimentation principale (PSU) et de la batterie auxiliaire de secours (AUX).
• Équipé de composants intégrés de filtrage RFI à haut rendement pour atténuer les interférences radioélectriques haute fréquence le long des câbles d’alimentation entrants.
• Intègre un circuit dédié de protection contre l’inversion de polarité au niveau matériel afin de protéger les composants électroniques connectés au fond de panier contre les erreurs de câblage lors de l’installation.
• Intègre une protection par fusible contre les surintensités, directement située sur la piste principale de distribution CC, afin d’intercepter les surtensions avant leur transmission au fond de panier.

Applications

• Filtrage et distribution sécurisée de l’alimentation CC du sous-rack principal pour les racks de détection de gaz combustibles et toxiques Honeywell System 57.
• Configurations d’interface de terminaison d’alimentation redondante à double source utilisant des bancs de batteries industriels de secours dans des salles de contrôle à haute intégrité.
• Systèmes industriels de grande envergure de répartition des gaz nécessitant une infrastructure d’alimentation segmentée afin d’empêcher la propagation des surintensités dans le fond de panier.

Spécifications techniques

Connexions/Interfaces

Directives d'installation

• Équilibrage de l'alimentation du sous-rack : dans les installations système intégrant plus de huit cartes de commande catalytiques 5704, alimentez plutôt les cartes de commande par leurs cartes d'interface à quatre relais associées, en utilisant cette carte d'entrée exclusivement pour alimenter la carte d'ingénierie principale.
• Sécurité du câblage des borniers : assurez-vous que tous les conducteurs toronnés de l'alimentation sont raccordés au bornier amovible TB1 au moyen d'embouts de câblage sertis appropriés, afin d'éliminer les brins desserrés ou les défauts d'arc.
• Câblage des chemins redondants : raccordez des chemins d'alimentation indépendants et isolés lors de l'utilisation conjointe des configurations PSU et AUX, en veillant à ce que les batteries de secours soient conformes aux caractéristiques nominales de fonctionnement de 24 V CC.
• Vérification de la polarité : vérifiez à nouveau la configuration des fils d'entrée avant de mettre les lignes principales sous tension ; bien qu'une protection contre l'inversion de polarité soit intégrée à la carte, une polarité incorrecte maintenue peut provoquer la défaillance localisée d'un fusible.

FAQ

• Quelle est la fonction exacte du bornier en deux parties de cette carte ?

  Le bornier en deux parties TB1 permet de déconnecter de la carte l'ensemble de câblage supérieur en une seule pièce, afin que les techniciens puissent retirer la carte pour l'entretien ou le remplacement sans étiqueter ni dévisser les conducteurs d'alimentation individuels.

• Cette carte d'entrée peut-elle gérer la distribution électrique d'un rack entièrement rempli de cartes catalytiques ?

  Si un sous-rack contient plus de huit cartes catalytiques 5704, la distribution de la pleine puissance d'alimentation des capteurs sur le fond de panier partagé peut entraîner des charges de courant élevées. Dans ce cas, il est d'usage d'alimenter localement les cartes de commande via des interfaces à quatre relais et d'utiliser cette carte pour faire fonctionner la carte d'ingénierie.

• Comment le module gère-t-il une chute simultanée de l'alimentation principale lorsqu'une batterie est connectée ?

  Les chemins de distribution du bloc d'alimentation intégré et de l'AUX sont structurellement isolés l'un de l'autre au moyen de diodes de blocage de puissance. Si la source d'alimentation principale chute en dessous du potentiel de la batterie de secours, le chemin par diode prend le relais de manière transparente, sans provoquer de chutes de ligne ni de baisses de tension sur la logique du fond de panier.

• Ce module fournit-il des sorties isolées pour différentes cartes de commande ?

  Non, cette carte sert de point centralisé de distribution sur bus parallèle, filtrant et acheminant le rail unifié de 24 V CC sur l'infrastructure de fond de panier commune vers tous les emplacements.
