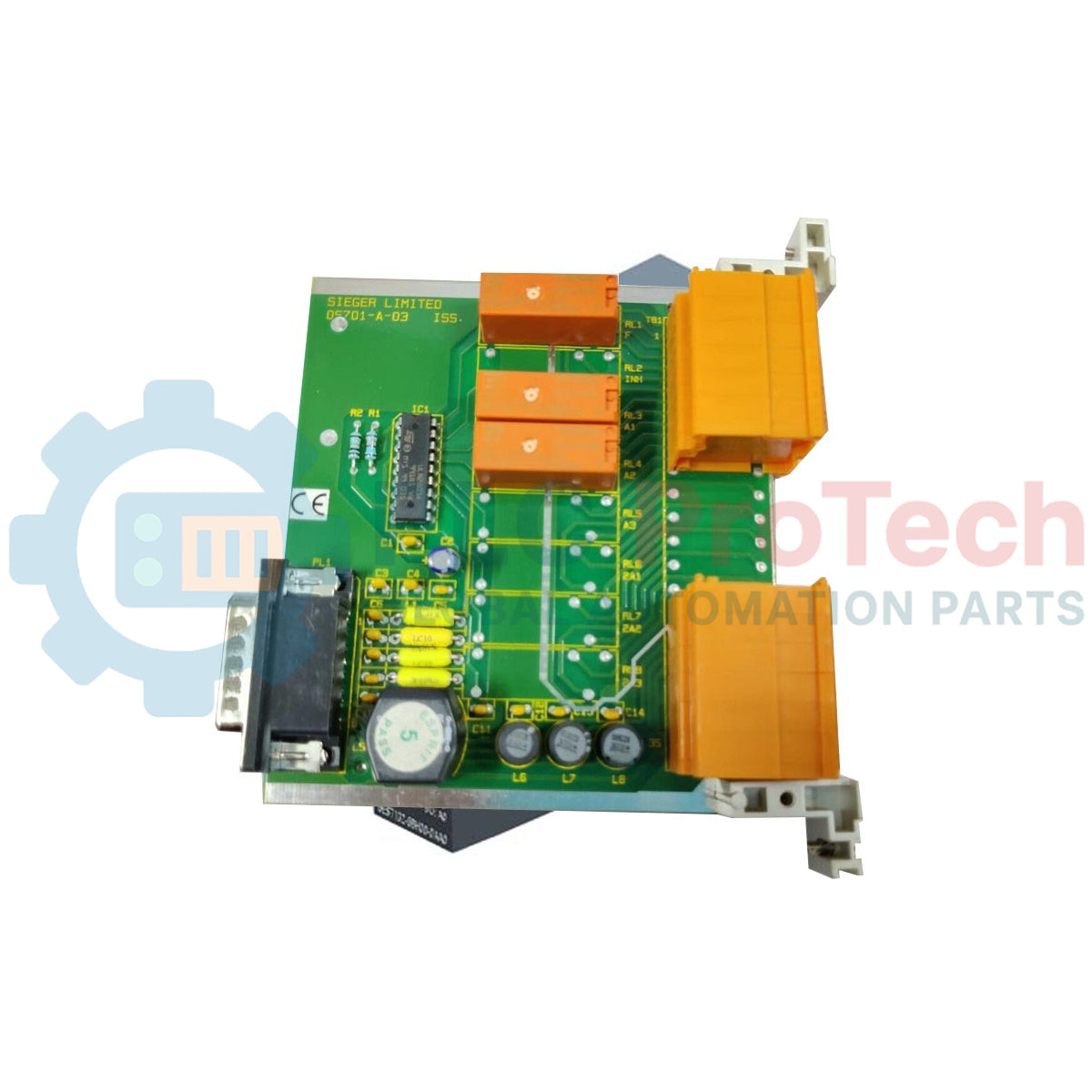

Carte relais double SPCO système 57 Honeywell 05701-A-0327

Carte relais double SPCO Honeywell 05701-A-0327 System 57

Description

Le Honeywell 05701-A-0327 est un module d'interface enfichable et de boucle de contrôle conçu pour le système de contrôle System 57 / 5701 Series. Ce module matériel fonctionne principalement comme un pont électrique fournissant des connexions entre les capteurs de gaz industriels montés sur le terrain et leurs cartes de contrôle à canal unique désignées. En découplant l'affichage continu du gaz et la logique du processeur du câblage physique sur site, la carte assure une haute intégrité de boucle à travers les nœuds de surveillance individuels.

En plus de router les chemins de signalisation standard des capteurs, le module dispose de relais électromécaniques à changement de contact unipolaire (SPCO) qui fournissent des sorties de contact sans tension pour piloter des indicateurs d'alarme externes ou des systèmes d'arrêt de protection. Ces contacts de relais intégrés sont configurés en permanence ou sur site pour surveiller des indices de danger spécifiques, fonctionnant en continu à travers des seuils discrets pour le niveau d'alarme A1, le niveau d'alarme A2 et les chemins locaux de condition de défaut. La disposition physique est optimisée pour des assemblages de racks sur rail DIN à haute densité avec une conception à double chambre offrant une atténuation native des anomalies électromagnétiques localisées.

Caractéristiques

• Contient des relais à changement de contact unipolaire (SPCO) à haute fiabilité fournissant des sorties de contact sans tension directement vers l'infrastructure externe sur site.
• Traite des boucles de signal individuelles pour trois critères de suivi distincts : alarme A1, alarme A2 et états de condition de défaut.
• Incorpore un chemin de terminaison de terre intégré pour faciliter le drainage propre de la gaine du câble directement à l'intérieur du boîtier du sous-rack.
• Formé dans un format compact Eurocard 3U, permettant une installation en fente sans modifier le bus d'alimentation du backplane existant.
• Construit avec des blocs de bornes indépendants cartographiant des références utilisateur clairement étiquetées pour les configurations d'accès avant et arrière du sous-rack.

Applications

• Réseaux de surveillance de gaz distribués nécessitant une réplication par contact physique pour les sirènes de danger localisées A1 et A2 ou les faisceaux de stroboscopes d'alerte.
• Matrices de terminaison d'interface dans des armoires de répartition industrielles reliant les métriques de sécurité analogiques aux systèmes de surveillance à distance PLC ou DCS.
• Boucles de contrôle dédiées traitant des signaux de sécurité basse tension sur le terrain dans les environnements de production pétrolière et gazière ou les installations de traitement de l'eau.

Spécifications techniques

Connexions/Interfaces

Connexions accès arrière

Connexions accès avant

Consignes d'installation

• Sécurité de commutation du secteur : Lors de l'introduction d'une infrastructure secteur AC sur les bornes relais, vérifiez que les lignes d'alimentation AC externes sont strictement limitées par un fusible de 5A maximum.
• Mise à la terre de protection : Une connexion de terre de sécurité haute intégrité doit être terminée directement sur la borne dédiée de mise à la terre de la carte relais chaque fois que des lignes haute tension sont acheminées vers les contacts.
• Séparation du routage des câbles : Isolez tous les câblages des contacts de relais de contrôle des lignes de signal des capteurs à haute sensibilité pour éviter l'induction de parasites de tension sur les chemins de mesure de précision.
• Terminaison d'écran à une extrémité : Pour les détecteurs de gaz montés sur le terrain fixés à des plots de terre locaux ou des structures en acier, terminez la gaine d'écran du câble uniquement à une extrémité (soit au corps du capteur, soit à la carte d'interface relais) pour éviter les champs de boucle de terre dangereux.
• Verrous à chaud : Les cartes de contrôle de chaque canal peuvent être retirées par l'avant du sous-rack sans perturber le câblage actif de terrain ou des relais connecté aux bornes d'interface arrière.

FAQ

• Comment sont définies les orientations des contacts des relais d'alarme A1 et A2 ?

  Les descriptions documentées des bornes pour les états normalement fermés (NC) et normalement ouverts (NO) correspondent à la condition complètement désexcitée et non alimentée du module de contrôle.

• Quel est le mode de fonctionnement par défaut du circuit relais FAULT embarqué ?

  Le relais FAULT est câblé en dur pour un fonctionnement normalement alimenté pendant les conditions normales de l'installation sans défaut, garantissant qu'une coupure totale de l'alimentation de la boucle de contrôle déclenche un état d'alarme système sécurisé.

• Les modes d'activation des relais d'alarme peuvent-ils être modifiés pour s'adapter à une logique normalement alimentée ?

   Oui, les relais d'alarme A1 et A2 peuvent être reconfigurés individuellement pour un fonctionnement normalement alimenté ou normalement non alimenté en effectuant des mises à jour de configuration via le logiciel central d'interface d'ingénierie.

• Ce module d'interface accepte-t-il des fils industriels à fort courant plus épais ?

  Les bornes de compression mécanique montées sur l'assemblage de la carte d'interface sont conçues pour accepter des câbles d'instrumentation à brins simples ou multiples jusqu'à une section transversale maximale de 2,5 mm².
