Carte de contrôle incendie System 57 5704F Honeywell 05704-A-0146

Description

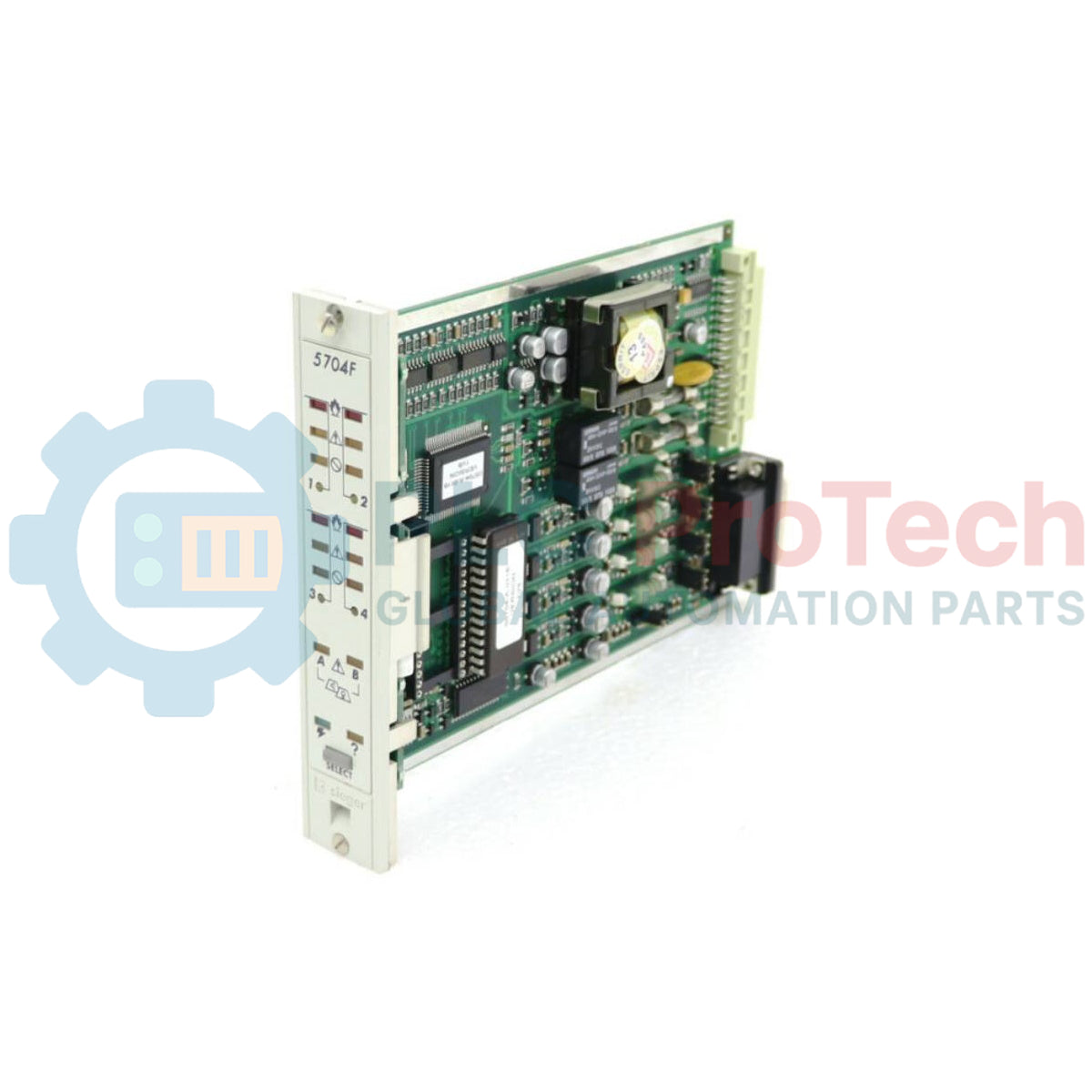

Traitant les entrées de détection incendie conventionnelles dans l’architecture en rack System 57, la Honeywell 05704-A-0146 est une carte de commande incendie conventionnelle haute densité à quatre canaux, conçue pour la surveillance des risques industriels importants. Ce module s’intègre directement dans les armoires System 57 standard et communique avec des détecteurs de chaleur, de fumée ou de flamme afin de fournir une signalisation d’alarme fiable par zone. Conçue pour les environnements critiques en matière de sécurité, la carte assure une supervision continue des lignes ainsi que des commandes de signalisation localisées, garantissant l’intégrité du système et une isolation rapide des défauts dans les installations pétrochimiques, de production d’électricité et de fabrication.

Fonctionnalités

• Quatre zones d’incendie indépendantes : Prend en charge jusqu’à quatre circuits de détection conventionnels, chacun étant supervisé indépendamment pour détecter les circuits ouverts, les courts-circuits et les défauts liés au retrait d’un détecteur.
• Sorties CC surveillées : Équipée de deux sorties CC commutées et supervisées pour piloter directement des dispositifs de notification locaux ou des avertisseurs sonores depuis la carte.
• Entrée à distance multifonction : Une seule entrée à distance configurable pour trois opérations distinctes, notamment la réinitialisation, la mise en sourdine et le test à distance.
• Attribution des relais auxiliaires : Prend en charge l’intégration de cartes de relais auxiliaires afin d’associer les entrées à jusqu’à 16 sorties de relais librement configurables pour des logiques d’interverrouillage complexes.
• Indicateurs d’état à LED : Les LED du panneau avant fournissent un diagnostic visuel immédiat de l’incendie, des défauts et de l’état du système sur les quatre zones.

Applications

• Systèmes d’atténuation des risques dans les raffineries et les usines pétrochimiques.
• Plates-formes pétrolières et gazières offshore nécessitant une couverture dense des zones.
• Enceintes de turbines et protection incendie des sous-stations électriques.
• Installations de fabrication industrielle utilisant des réseaux de détecteurs conventionnels.

Spécifications techniques

Observations techniques empiriques

Modèles alternatifs et compatibilité

Le 05704-A-0146 (5704F) est une carte dédiée à la commande incendie et n’est pas interchangeable avec les cartes de commande gaz 5704G, malgré l’utilisation de formats de connecteurs de bord de carte similaires. Le mélange de cartes gaz et incendie avec des borniers de fond de panier incompatibles entraînera de graves défauts système. Cette carte reste entièrement compatible avec les anciens racks System 57 configurés à l’origine sous la marque Zellweger Analytics.

Pièges liés à l’application et notes d’ingénierie

Lors de l’installation de racks System 57 à 16 canaux entièrement équipés, l’accumulation de chaleur interne peut affecter les performances. Il est recommandé de laisser un espace de ventilation de 1U au-dessus du boîtier du rack si la température ambiante moyenne de fonctionnement dépasse constamment 40 °C. Vérifiez que les résistances de surveillance de fin de ligne (EOL) correspondent exactement aux caractéristiques électriques spécifiées par les détecteurs de terrain afin d’éviter l’apparition persistante de codes de défaut de circuit ouvert erronés sur les canaux actifs.

Conseils de mise en service et de câblage

Afin de réduire au minimum les interférences dues au bruit haute fréquence provenant de variateurs de fréquence (VFD) ou d’appareillages électriques de forte puissance à proximité, acheminez toujours les boucles de zones conventionnelles dans des câbles blindés à paires torsadées. Reliez le blindage à la terre exclusivement du côté du rack système. Lors de la mise en service de l’entrée distante à 3 fonctions, vérifiez que la résistance totale de la boucle de l’interrupteur de commande ne dépasse pas 50 ohms, afin de garantir une exécution rapide du signal sans atténuation.
