Description

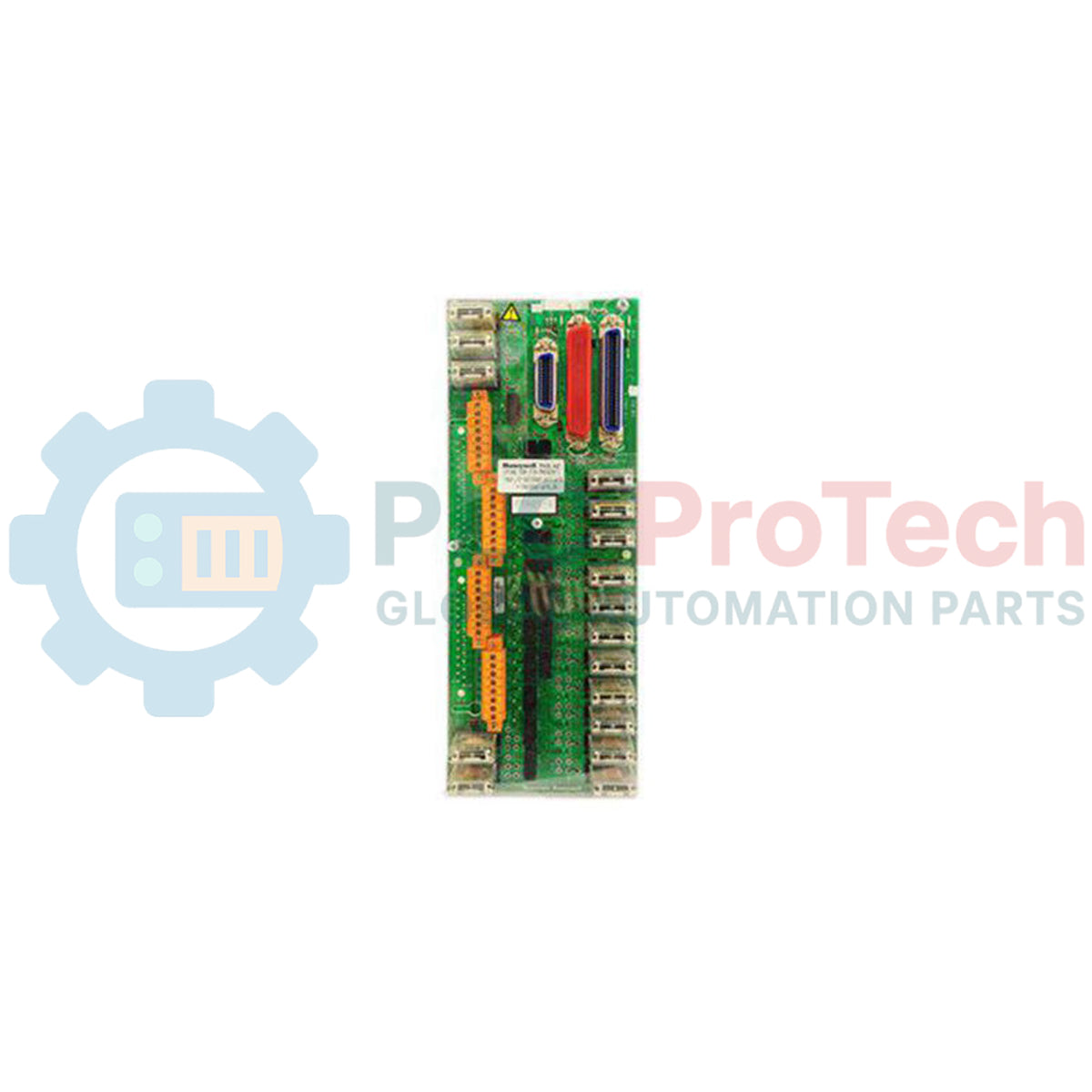

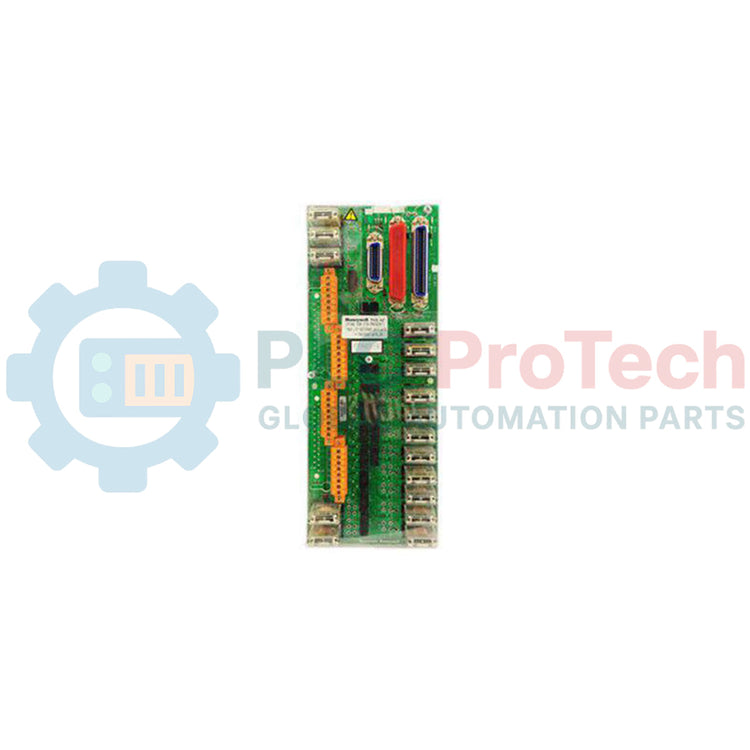

Conçu pour fonctionner dans des panneaux de répartition renforcés, le Honeywell 51204166-175 est un ensemble de terminaison de terrain (FTA) doté d’un revêtement de protection qui sert de pont matériel entre les processeurs de sorties numériques et les actionneurs de terrain haute puissance. Conçu comme un élément de l’architecture du système de contrôle historique Honeywell TDC 3000, ce module de relais à sorties numériques fournit une isolation électrique et des capacités de commutation robuste pour les boucles de processus critiques. La carte est équipée d’un revêtement de protection (désignation du suffixe -175) afin de prévenir la dégradation due à l’humidité, à la poussière et aux gaz corrosifs dans les environnements industriels sévères. En isolant les composants électroniques de commande sensibles du bruit électrique et des pics de tension côté terrain, il garantit l’intégrité du système à long terme et un fonctionnement fiable.
Fonctionnalités
-
Sorties relais à 16 canaux : Fournit des sorties relais à contacts secs indépendantes pour la commande discrète d’électrovannes, de démarreurs de moteurs et de voyants.
-
Carte de circuit imprimé avec revêtement de protection : Dotée d’un revêtement chimique protecteur résistant aux vapeurs chimiques, à l’humidité élevée et aux particules en suspension dans l’air.
-
Isolation galvanique : Isolation optique et mécanique complète entre les processeurs d’entrées/sorties du système et les circuits de terrain.
-
Montage standard sur rail DIN ou panneau : S’intègre facilement aux armoires de répartition TDC 3000 standard.
-
Voyants d’état intégrés : Voyants d’état LED individuels pour le diagnostic de chaque canal de sortie.
Applications
- Systèmes de contrôle des procédés pétrochimiques et de raffinage du pétrole.
- Commande des auxiliaires de turbines et de chaudières dans les centrales électriques.
- Séquençage de vannes discrètes dans les usines de traitement de l’eau et des eaux usées.
- Armoires de répartition en zone dangereuse nécessitant une protection environnementale.
Spécifications techniques
| Paramètre |
Valeur de la spécification |
| Fabricant |
Honeywell |
| Référence / SKU |
51204166-175 |
| Compatibilité système |
Systèmes TDC 3000 / Experion UCN |
| Type de module |
Ensemble de terminaison de terrain de relais à sorties numériques (FTA) |
| Nombre de canaux |
16 canaux |
| Protection environnementale |
Revêtement de protection (conforme à la norme ISA S71.04 G3) |
| Tension de commande nominale |
24 V c.c. (côté système) |
| Type de contact |
Contacts secs électromécaniques |
| Température de fonctionnement |
0 à 60 °C (32 à 140 °F) |
| Température de stockage |
-40 à 85 °C (-40 à 185 °F) |
| Plage d’humidité |
5 % à 95 % HR (sans condensation) |
| Poids d’expédition (calculé) |
1,00 kg (2,20 lb) |
| Dimensions de l’emballage (calculées) |
31,0 cm x 15,0 cm x 8,0 cm (12,2" x 5,9" x 3,1") |
| Pays d’origine |
États-Unis |
Connexions et interfaces
| Port de connexion |
Fonction / Affectation |
| Interface de câble multipoints |
Se connecte directement à la carte d’entrées/sorties numériques IOP (processeur d’entrées/sorties) via un câble système TDC 3000 standard. |
| Blocs de jonction côté terrain |
Bornes à vis à compression acceptant des sections de fils de 0,5 à 2,5 mm² (20 à 12 AWG) pour les contacts de relais côté terrain. |
| Goujon de mise à la terre |
Point de mise à la terre du châssis pour garantir l’intégrité du blindage et la sécurité électrique. |
Observations d’ingénierie empiriques
Modèles alternatifs et compatibilité
Le 51204166-175 est l’équivalent fonctionnel prêt à installer du modèle non revêtu 51204166-075, avec revêtement de protection. Dans les environnements industriels difficiles contenant des traces de sulfure d’hydrogène (H2S), du chlore ou présentant une humidité relative élevée, le remplacement des ensembles non revêtus par la variante -175 empêche la microcorrosion des pistes conductrices et des broches des bornes de relais. Cette carte fonctionne parfaitement avec les cartes IOP de sortie numérique Honeywell, telles que les cartes HLAI et les processeurs standard de sortie numérique, sans nécessiter de modification des définitions de base de données ni des configurations de stratégie de commande dans les environnements Experion ou Local Control Network (LCN).
Pièges d’application et remarques d’ingénierie
Lors de la commutation de charges de terrain fortement inductives, telles que des électrovannes de forte puissance ou des démarreurs de moteurs magnétiques, les ingénieurs doivent installer des dispositifs externes de suppression d’arc. Pour les circuits alimentés en CA, un réseau d’amortissement RC doit être câblé en parallèle avec la charge. Pour les circuits alimentés en CC, une diode de roue libre polarisée en inverse doit être installée. L’absence de suppression externe entraîne une érosion rapide des contacts, le soudage éventuel des contacts secs et un bruit électrique haute fréquence susceptible de se propager vers le réseau de commande UCN.
Conseils de mise en service et de câblage
Lors de la mise en service de l’armoire, vérifier que l’alimentation système 24 VCC du FTA est stable et propre. Lors de l’acheminement du câble système préfabriqué de la carte IOP vers le 51204166-175, respecter un rayon de courbure minimal de 75 mm afin d’éviter toute contrainte mécanique sur les embases du connecteur multipoints. Toutes les connexions sur bornes à vis doivent être serrées à 0,5 Nm afin d’éviter les points de contact à résistance élevée, susceptibles de provoquer des échauffements localisés dans des conditions de charge maximale.
Directives d’installation
AVERTISSEMENT CRITIQUE :
Déconnecter toutes les sources d’alimentation primaire CA et CC qui alimentent le rack de commande et les borniers de raccordement côté terrain avant toute installation, dépose ou modification du câblage. Toute intervention sur des composants sous tension présente un risque élevé de choc électrique, de dommages matériels et de déclenchements intempestifs du procédé.
1
Vérifier que le rail DIN ou la plaque de montage de l’armoire est solidement fixé et correctement raccordé au système de mise à la terre de l’instrumentation de l’installation.
2
Aligner les clips de fixation du châssis FTA sur le rail DIN, puis appuyer fermement sur l’unité jusqu’à son enclenchement.
3
Raccorder le câble d’interface système préfabriqué du logement de la carte IOP correspondante au connecteur multipoints intégré du 51204166-175.
4
Raccorder les fils individuels de commande des relais côté terrain aux positions correspondantes du bornier étiqueté, en veillant à respecter la polarisation et les bonnes pratiques de blindage.
