Description

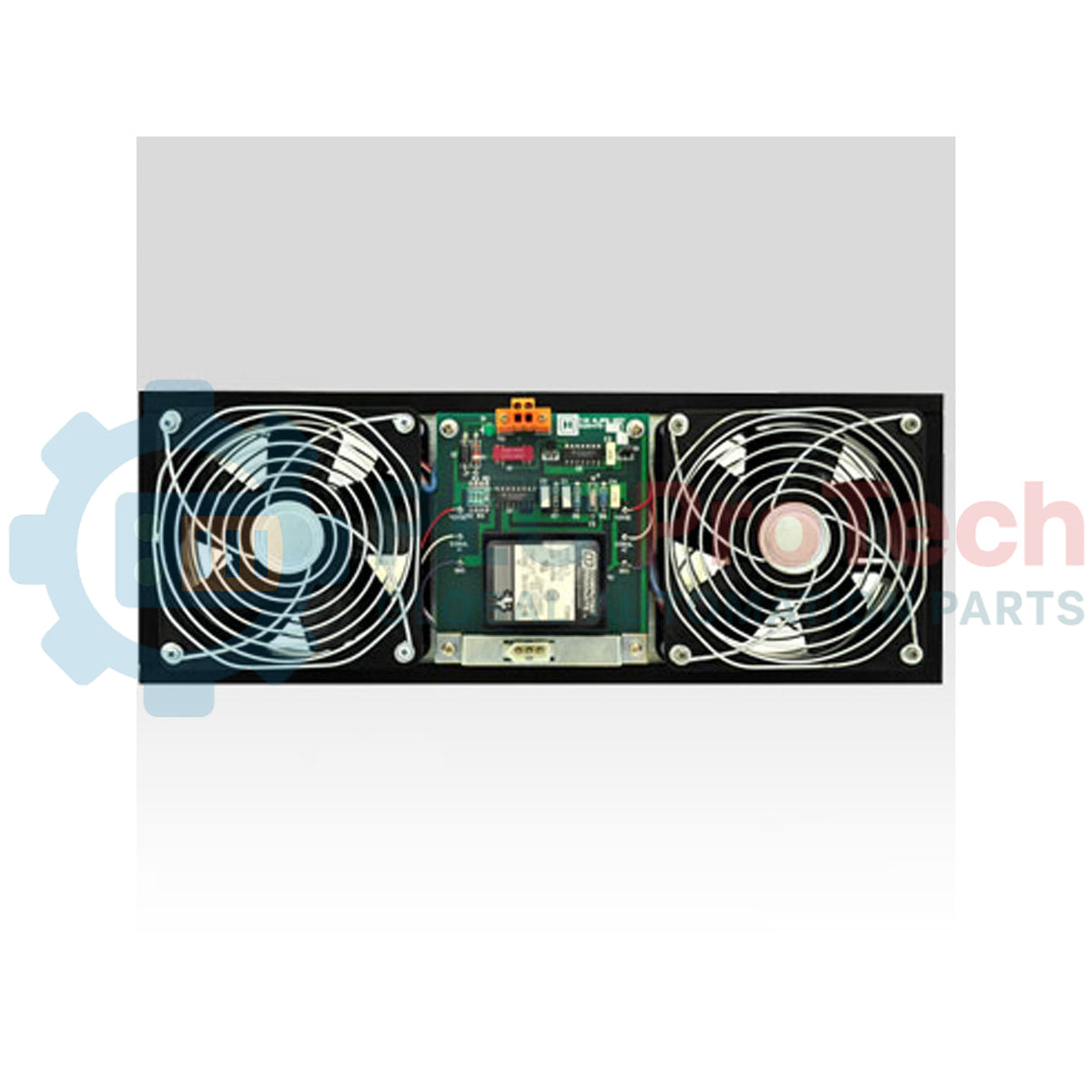

Conçu pour la régulation thermique dans les enceintes de contrôle industriel, le Honeywell 51303940-250 maintient les paramètres critiques de flux d’air à l’intérieur des systèmes d’armoires TDC 3000 et Experion tout en fournissant une télémétrie d’alarme intégrée. Cet ensemble haute fiabilité prévient les points chauds thermiques localisés, assurant la longévité des modules PLC, DCS et de distribution d’énergie adjacents. En incorporant un circuit d’alarme de défaillance dédié, l’unité alerte immédiatement les opérateurs de la salle de contrôle en cas de défaillance de rotation ou de perte d’alimentation, évitant ainsi une surchauffe catastrophique de l’armoire.
Caractéristiques principales
- Roulement industriel conçu pour un fonctionnement continu optimisé dans des environnements à haute disponibilité.
- Contact de télémétrie d’alarme intégré pour une interface directe avec les cartes de surveillance système.
- Large tolérance de tension d’entrée pour s’adapter aux réseaux de distribution fluctuants.
- Boîtier robuste conçu pour une intégration parfaite dans les châssis d’armoires Honeywell.
Applications
- Armoires système Honeywell TDC 3000 et panneaux de répartition.
- Ventilation des enceintes matérielles Experion PKS.
- Salles de contrôle critiques nécessitant une gestion thermique continue.
Spécifications techniques
| Paramètre |
Valeur |
| Fabricant |
Honeywell |
| Numéro de modèle |
51303940-250 |
| Tension d’entrée nominale |
170-264 VAC |
| Courant nominal |
0,5 A |
| Configuration de l’alarme |
Alarme intégrée de rotation/panne d’alimentation |
| Poids d’expédition (calculé) |
5,0 kg |
Informations empiriques en ingénierie
Ce composant est essentiel pour prévenir la défaillance thermique dans les enceintes DCS densément remplies. La télémétrie sur le terrain indique que l’intégration de l’alarme empêche les pannes silencieuses des ventilateurs de provoquer des arrêts par surchauffe des modules.
Modèles alternatifs et compatibilité
Le 51303940-250 est rétrocompatible avec les configurations de ventilateurs de cabinet TDC 3000 héritées nécessitant le même encombrement. Assurez-vous que votre carte moniteur de cabinet est configurée pour reconnaître l'impédance spécifique ou le signal de contact de cette révision afin d'éviter les diagnostics erronés.
Pièges d'application et notes d'ingénierie
Faire fonctionner cette unité en continu près de sa limite supérieure de 264 VAC dans des environnements de cabinet dépassant 55 °C peut accélérer la dégradation des roulements. Pour une durée de vie optimale, maintenez les filtres d'admission propres afin d'éviter les arrêts dus à une contre-pression.
Conseils de mise en service et de câblage
Lors du câblage de la boucle de sortie d'alarme, vérifiez la résistance de la boucle par rapport aux seuils du moniteur du cabinet système. Assurez-vous que le blindage de terre est maintenu sur le câblage d'alimentation pour éviter les EMI induites dans les cartes E/S analogiques sensibles partageant le même conduit de câbles.
Directives d'installation
AVERTISSEMENT CRITIQUE
Isolez et mettez hors tension toutes les sources de distribution d'alimentation AC alimentant l'ensemble du ventilateur du cabinet avant de commencer l'installation physique. Des tensions élevées jusqu'à 264 VAC sont présentes sur les connecteurs de bornes. Laissez les pales du ventilateur s'arrêter complètement et vérifiez que le circuit est hors tension avec un voltmètre calibré.
1
Montez solidement l'ensemble du ventilateur sur la plaque de ventilation du cabinet à l'aide de fixations industrielles standard, en veillant à ce que les indicateurs de direction du flux d'air soient orientés vers l'extérieur.
2
Connectez le câblage d'alimentation AC aux bornes d'entrée, en respectant les affectations désignées pour la phase, le neutre et la terre.
3
Dirigez les contacts de télémétrie d'alarme vers l'unité de surveillance interne du cabinet ou le bloc de bornes d'entrée, en assurant une séparation des câbles AC haute tension.
