Honeywell CC-PAIL51 Module d'entrée analogique basse tension série Experion C

Présentation du produit

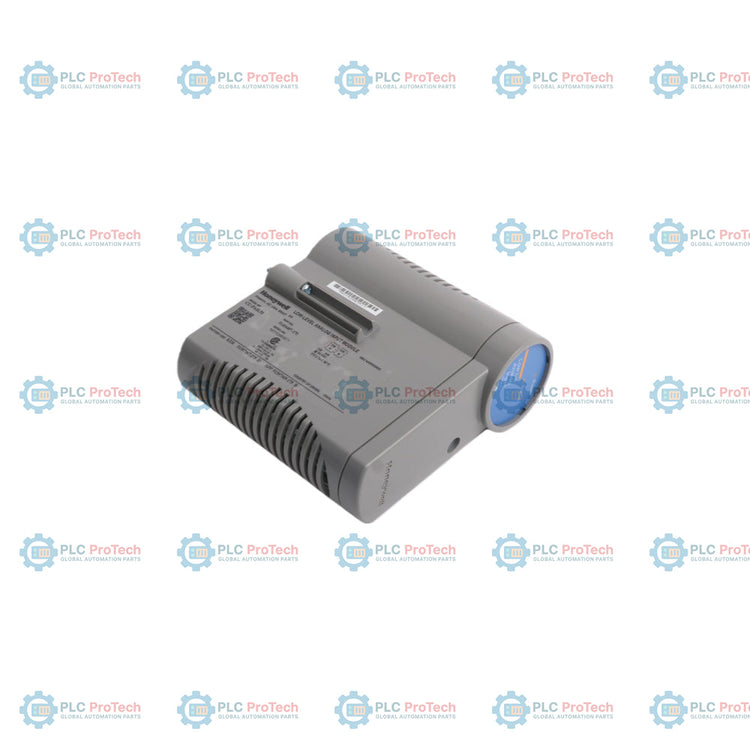

Le CC-PAIL51 (CCPAIL51) est une solution de détection de température haute performance au sein de la famille d'E/S Honeywell Experion Series-C Mark II. Conçu spécifiquement pour la surveillance thermique critique dans des industries telles que le traitement des hydrocarbures et la production d'énergie, ce module d'entrée analogique basse niveau (LLAI) offre un support haute densité pour 16 circuits RTD et thermocouples (TC). La valeur principale du module réside dans la qualification des données à haute intégrité ; il dispose d'un taux de balayage PV fixe d'une seconde couplé à une protection avancée de détection de thermocouple ouvert (OTD). En réglant automatiquement les variables de processus sur « Not a Number » (NAN) en cas de défaillance du capteur, le CC-PAIL51 évite les réponses erratiques des boucles de contrôle, réduisant efficacement les risques pour l'usine et minimisant les maintenances non planifiées coûteuses causées par la dégradation des instruments.

Configuration technique

Le CC-PAIL51 Le matériel est optimisé pour la stabilité du signal et la gestion thermique dans des environnements d'armoires à haute densité.

• Bibliothèque complète de capteurs : Linéarisation native pour un large spectre de capteurs, incluant les RTD Platine (100 ohms), Nickel (120 ohms) et Cuivre (10/50 ohms), ainsi que les thermocouples ANSI de type J, K, E, T, B, S et R.
• Isolation galvanique totale : Offre une isolation robuste à 16 canaux, incluant canal à canal, canal vers le backplane DCS, et canal vers la masse commune d'alimentation, protégeant les mesures sensibles des interférences de boucle de terre.
• Précision diagnostique : Le cycle de mise à jour d'une seconde inclut une vérification OTD obligatoire avant la propagation de la PV. Si la résistance du capteur dépasse 1500 ohms, le système déclenche un déclenchement garanti pour protéger l'intégrité du contrôle.
• Innovation Series-C Mark II : Utilise la conception modulaire « inclinée » pour une dissipation thermique supérieure et présente un profil de montage vertical pour faciliter l'entrée des câblages de terrain à haute densité.

Spécifications techniques

FAQ techniques

Comment le CC-PAIL51 empêche-t-il les actions de contrôle « fausses » lors d’une coupure de capteur ?

Le module utilise un cycle OTD de type « échantillon et maintien ». Si un capteur ouvert est détecté, la variable de processus est définie sur NAN (Not a Number) et une défaillance douce est signalée. Cela garantit qu’aucune donnée invalide n’est transmise au contrôleur, évitant ainsi des réponses PID inappropriées.

Quelles sont les options spécifiques IOTA pour ce module ?

Le CC-PAIL51 se trouve généralement sur le DC-TAIL51 IOTA, qui est un ensemble de 9 pouces (228 mm) pour applications non redondantes.

Le module prend-il en charge des entrées uniquement en millivolts sans linéarisation ?

Oui, le module prend en charge les types millivolts standard allant de -20 à +100 millivolts, ce qui lui permet d’interfacer des dispositifs de détection spécialisés non standard.

Guide d’ingénierie et d’installation

• Compensation de jonction froide (CJC) : Toutes les entrées thermocouples sont automatiquement compensées grâce à un dispositif CJC situé sur l’IOTA. Pour garantir la précision, évitez d’installer l’IOTA près de composants à haute température pouvant créer des gradients thermiques localisés sur l’ensemble de terminaison.
• Intégrité du câblage RTD : Pour les capteurs RTD, la résistance des conducteurs doit être strictement contrôlée (maximum 15 ohms). Utilisez des câbles blindés de haute qualité à 3 ou 4 fils pour maintenir un rapport de rejet en mode commun (CMRR) de 120 dB et éviter que le bruit ne déforme les signaux de température de faible niveau.
• Protection contre les surtensions : Le module intègre une protection contre les surtensions conforme à la norme EN 61000-4-5 (1 kV entre lignes, 2 kV ligne-terre). Pour les capteurs en extérieur ou les environnements à risque élevé de foudre, il est toujours recommandé d’utiliser des parafoudres primaires externes pour protéger l’électronique IOTA.
