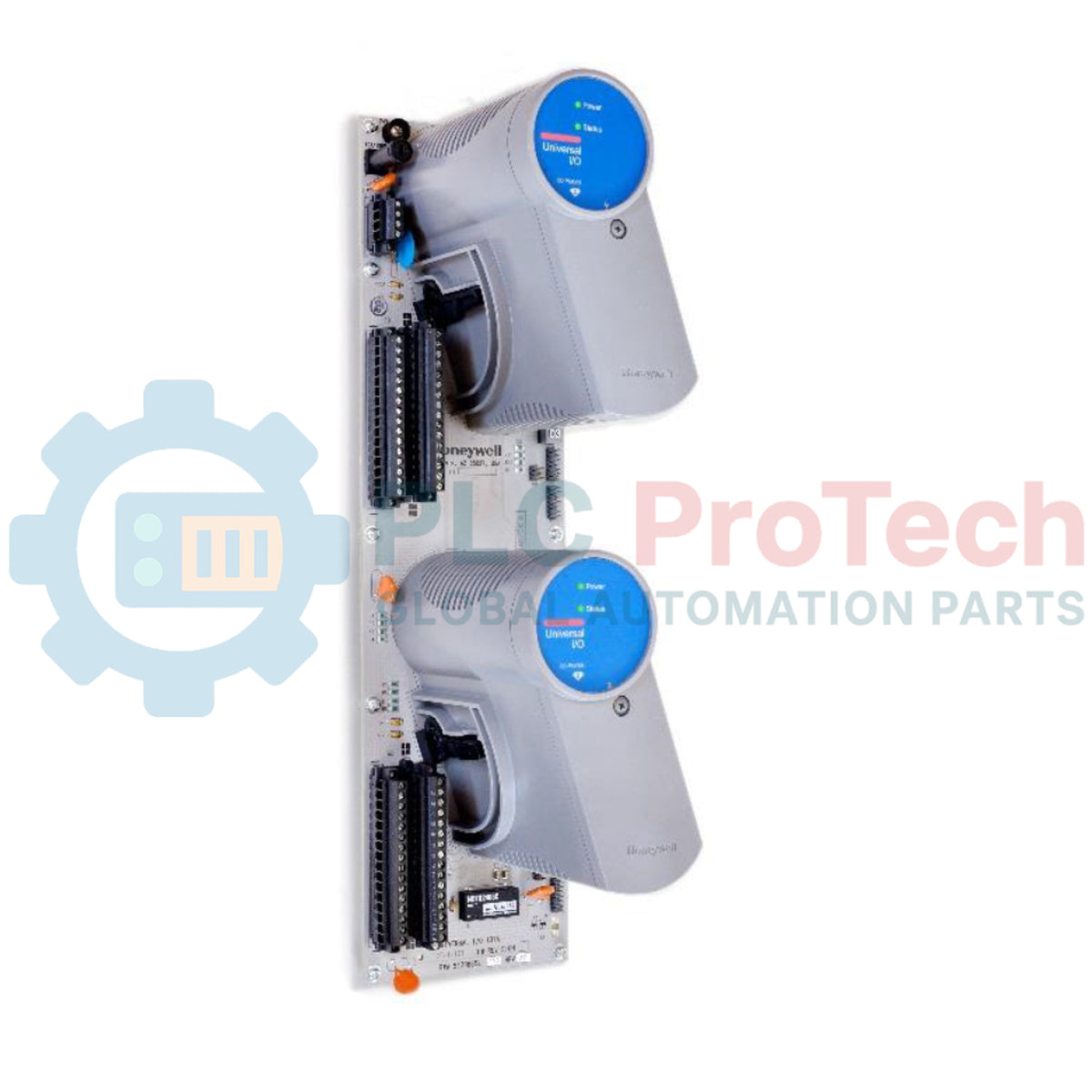

Ensemble de terminaison d’E/S universelles redondantes Honeywell CC-TUIO41 Series C

Description

Conçu pour faciliter les terminaisons physiques redondantes des modules d’entrées-sorties universelles (UIO) série C, le Honeywell CC-TUIO41 sert d’interface essentielle de câblage de terrain au sein des architectures Experion PKS. Cette unité de terminaison d’entrées-sorties (IOTA) est dotée d’un revêtement de protection conçu pour résister à des conditions environnementales difficiles, garantissant une disponibilité opérationnelle élevée grâce à la prise en charge de cartes UIO actives à double redondance.

En intégrant directement les terminaisons côté terrain aux connexions de contrôle au niveau du système, le Honeywell CC-TUIO41 réduit la complexité de l’acheminement des câbles tout en préservant l’intégrité des signaux. Sa conception structurelle permet aux ingénieurs d’effectuer facilement des balayages de diagnostic lors de la mise en service et d’assurer la maintenance du système sur des canaux redondants sans perturber les boucles de terrain actives.

Caractéristiques

• Disposition à deux logements configurée pour le fonctionnement entièrement redondant des modules UIO série C.
• Circuit imprimé doté d’un revêtement de protection pour résister à l’humidité, à la poussière, aux contaminants en suspension dans l’air et aux environnements corrosifs.
• Blocs de raccordement à vis robustes de qualité industrielle, garantissant des connexions fiables des câbles de terrain.
• Intégration directe avec les porte-cartes d’E/S Experion PKS série C pour une distribution efficace de l’alimentation et un acheminement optimisé des communications.
• Guides mécaniques intégrés facilitant l’insertion et l’extraction fiables de cartes à connexion aveugle.

Applications

• Industries de procédés continus nécessitant des architectures de contrôle tolérantes aux pannes et hautement disponibles.
• Usines pétrochimiques, plateformes offshore et environnements d’automatisation de raffineries exposés à des atmosphères corrosives.
• Systèmes de contrôle-commande distribués (DCS) où la réduction des points uniques de défaillance est essentielle à la sécurité.

Spécifications techniques

Modèles alternatifs et compatibilité

Le Honeywell CC-TUIO41 est le pendant de terminaison redondant du CC-TUIO11 (IOTA non redondant). Bien que les deux prennent en charge 32 canaux d’entrée/sortie universels, le CC-TUIO41 nécessite une emprise physique plus large sur le support de montage Series C afin d’accueillir la paire redondante de modules CC-PUIO31 ou CC-PUIO01. Veillez à ce que la planification de l’affectation des logements du support tienne compte de cette disposition physique étendue.

Pièges d’application et notes d’ingénierie

Lors de la conception de panneaux fermés pour le CC-TUIO41, surveillez la dissipation thermique interne. Le fonctionnement de deux modules redondants actifs génère des charges thermiques plus élevées que les ensembles non redondants. Maintenez un dégagement vertical suffisant au-dessus et au-dessous du profilé support, en veillant à ce que la température de l’armoire ne dépasse pas le seuil de 60 °C afin de préserver l’intégrité des composants électroniques et du revêtement de protection.

Conseils de mise en service et de câblage

Avant d’insérer les modules sur le CC-TUIO41, vérifiez que tous les paramètres des boucles de terrain, notamment les caractéristiques nominales d’alimentation des boucles, correspondent aux configurations des canaux UIO correspondants dans Experion PKS. Lors du remplacement à chaud d’un module, vérifiez que les voyants d’état du module partenaire indiquent un état sain et principal avant de retirer le matériel concerné, afin d’éviter les à-coups de régulation ou les interruptions de communication.
