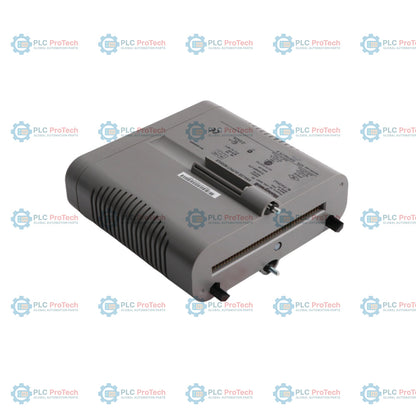

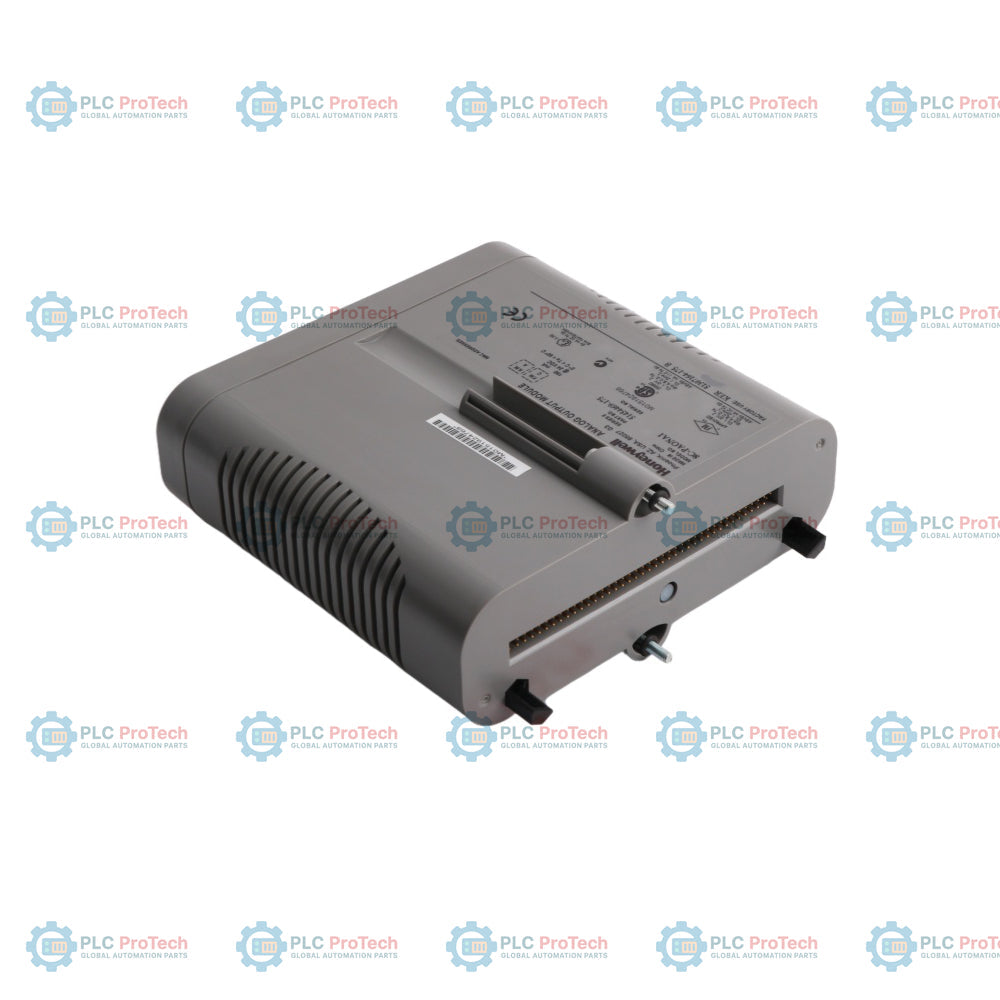

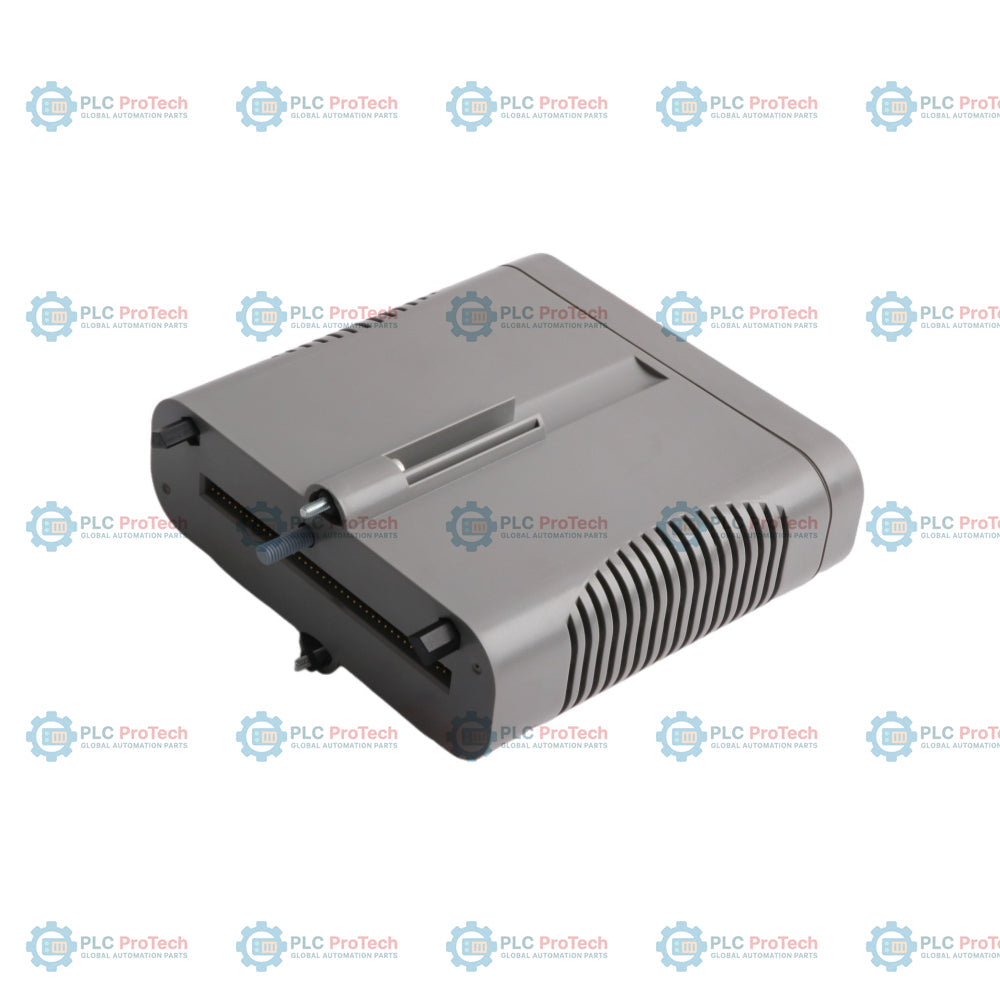

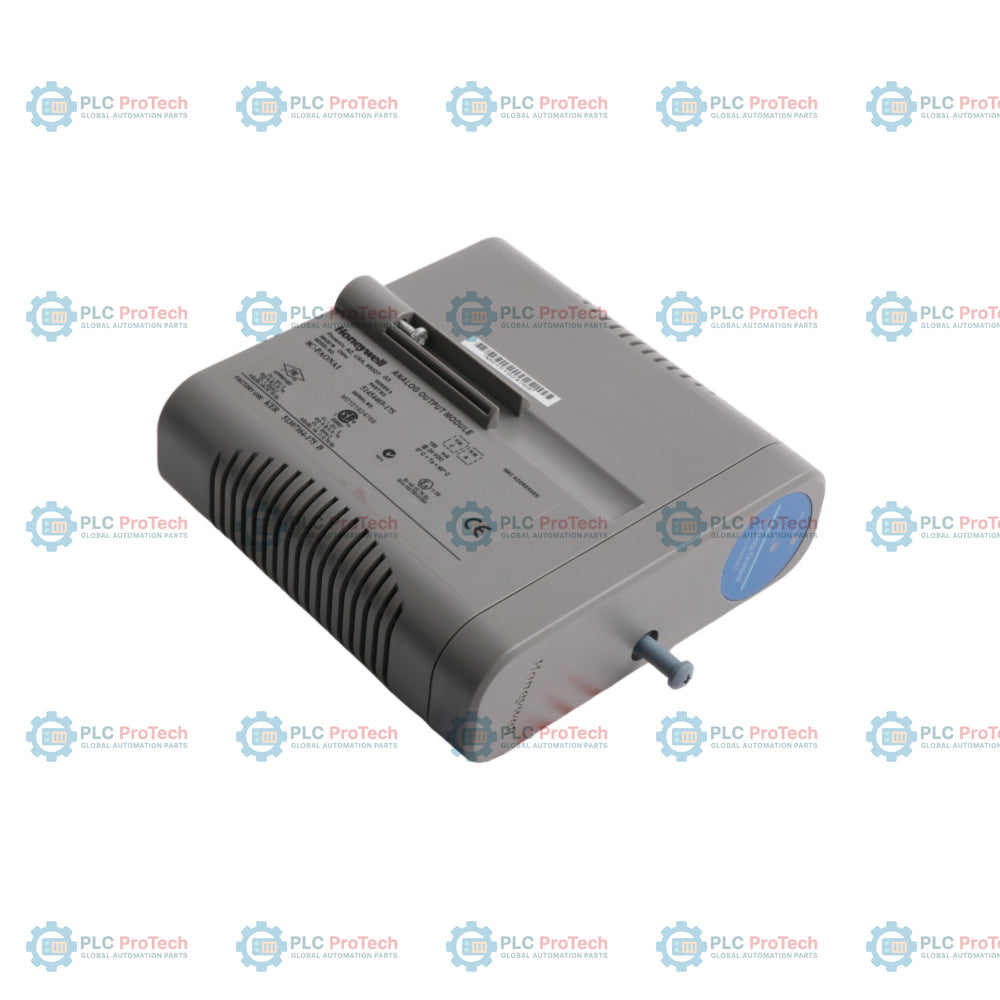

Module de sortie analogique Honeywell Experion PKS 8C-PAONA1 (51454469-175)

Présentation du produit

Le Honeywell 8C-PAONA1 (51454469-175) est un module de sortie analogique (AO) haute précision à 16 canaux, conçu pour l’architecture d’E/S Experion PKS Series 8. En tant que composant essentiel du système de contrôle C300, ce module convertit les algorithmes de commande numériques en signaux analogiques précis de 4 à 20 mA afin de piloter des éléments finaux de contrôle tels que des positionneurs de vannes, des variateurs de vitesse et des registres. Le 8C-PAONA1 est spécialement conçu pour les installations à haute densité et intègre le format vertical fin de la Series 8, qui améliore le refroidissement par convection naturelle. Cette variante « 175 » est équipée en standard d’un revêtement de tropicalisation G3 appliqué en usine, offrant une protection essentielle contre les contaminants atmosphériques corrosifs. En garantissant une transmission stable des signaux dans les environnements industriels difficiles, le 8C-PAONA1 joue un rôle essentiel dans le maintien de la stabilité des processus et la réduction du coût total de possession grâce à une durabilité accrue du matériel.

Configuration technique

Le 8C-PAONA1 (51454469-175) se distingue par son électronique renforcée et son intégration transparente avec la liaison d’E/S Series 8.

• Capacité de 16 canaux : prend en charge jusqu’à 16 boucles analogiques indépendantes par module, maximisant la densité d’E/S dans l’armoire de commande.

• Voie de signal non HART : dédiée à la modulation analogique standard de 4 à 20 mA, elle offre une solution simple et économique pour les boucles de commande ne nécessitant pas les diagnostics numériques HART.

• Revêtement de tropicalisation G3 : la révision matérielle 51454469-175 est spécialement traitée pour résister à la corrosion causée par le H2S, le Cl2 et l’ammoniac, conformément aux normes ISA S71.04 de classe G3.

• Isolation galvanique : assure une isolation électrique complète entre le câblage de terrain et le bus système interne, protégeant le contrôleur C300 contre les transitoires de terrain et les boucles de masse.

• Compatible avec la redondance : entièrement compatible avec les IOTA Series 8 redondantes, permettant un transfert sans à-coups dans les applications de contrôle à haute disponibilité.

Spécifications techniques

FAQ techniques

Puis-je remplacer un 8C-PAONA1 par un 8C-PAOHA1 (version HART) ?

Oui, le 8C-PAOHA1 est généralement rétrocompatible et peut être installé sur la même IOTA. Toutefois, vous devez mettre à jour la configuration du module dans Experion Control Builder afin d’activer les fonctionnalités HART.

Que signifie la désignation « Non-HART » pour mes appareils de terrain ?

Cela signifie que ce module ne transmet que le signal analogique de 4 à 20 mA. Si vous disposez de positionneurs de vannes « intelligents », ils fonctionneront toujours correctement en fonction du courant, mais le DCS ne pourra pas lire leurs données de diagnostic numériques ni leurs signatures de vanne.

Comment vérifier le revêtement G3 de cette pièce ?

Le suffixe « 175 » de la référence est le principal indicateur du revêtement de tropicalisation G3. Physiquement, la carte présente un léger aspect uniformément brillant par rapport aux cartes de la série « 100 » non revêtues lorsqu’elle est observée sous une lumière réfléchie.

Guide d’ingénierie et d’installation

• Vérification de l’impédance de charge : Le 8C-PAONA1 est conçu pour piloter des charges jusqu’à 600 ohms maximum. Avant la mise en service, calculez la résistance totale de la boucle, y compris la longueur du câble de terrain et l’impédance du positionneur. Les boucles à forte résistance peuvent entraîner la saturation de la sortie ou déclencher des alarmes « Sortie ouverte ».

• Protocole de remplacement à chaud : Ce module prend en charge le retrait et l’insertion sous tension (RIUP). Dans une configuration redondante, vérifiez que le voyant « OK » du module partenaire est vert fixe avant de retirer le module en cours de maintenance afin d’éviter une perturbation du processus.

• Câblage et suppression du bruit : Pour préserver l’intégrité du signal, utilisez des câbles individuels à paires torsadées blindées pour chaque canal AO. Les blindages doivent être raccordés à la barre de terre de l’IOTA afin d’empêcher les interférences électromagnétiques d’induire une « gigue » dans le signal de commande de la vanne.
