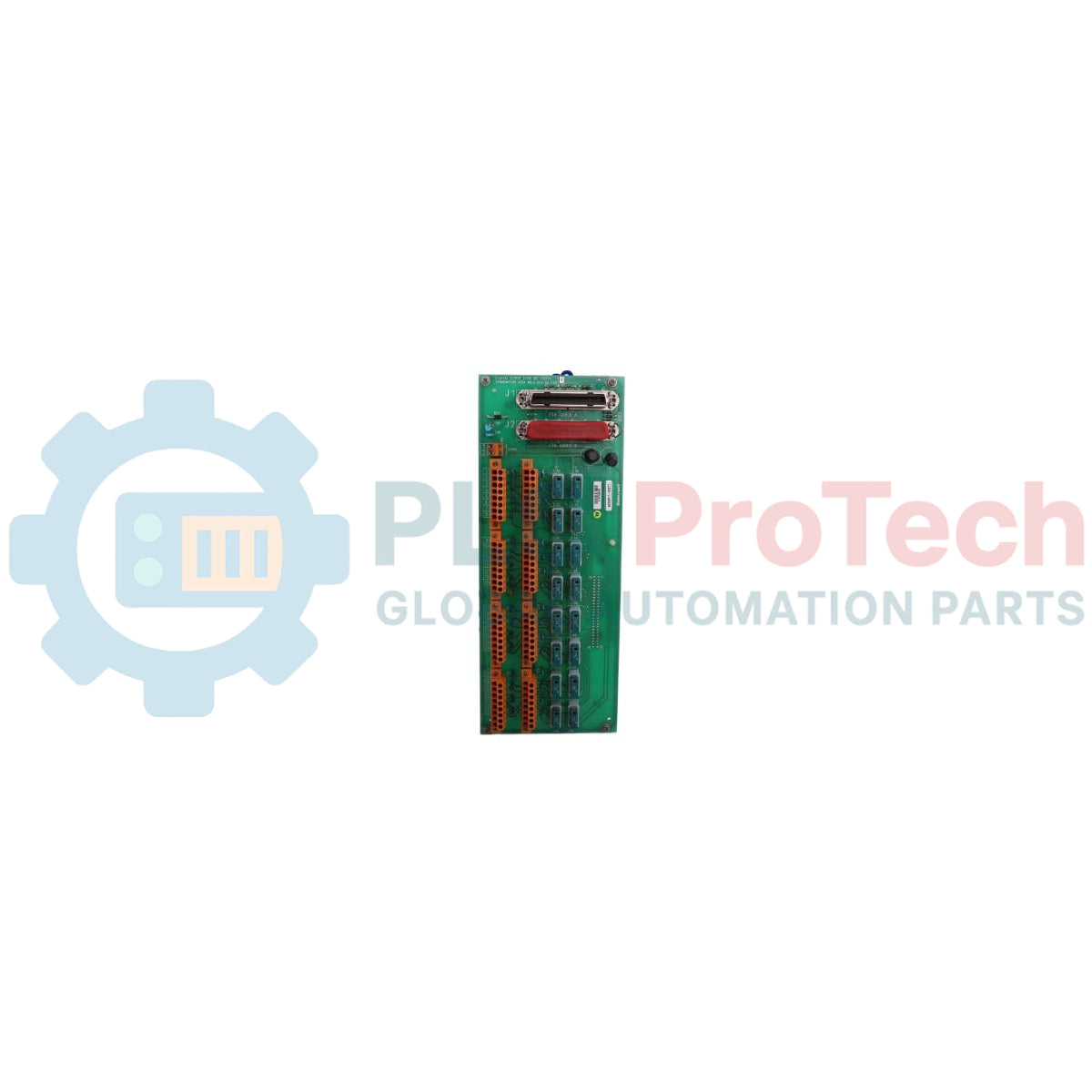

Honeywell Experion PKS 8C-PCNT02 processeur de contrôle C300

Présentation du produit

Le 8C-PCNT02 (8CPCNT02) est l’élément central hautes performances de la plateforme matérielle Honeywell Experion PKS (Process Knowledge System) Series 8. En tant que processeur de contrôle C300, cette unité est conçue pour exécuter des stratégies de contrôle complexes, des opérations par lots et des exigences de logique rapide avec un déterminisme absolu. Le 8C-PCNT02 se distingue par son revêtement de protection appliqué en usine, qui offre une protection supérieure contre les environnements corrosifs de niveau G3. Conçu pour un montage vertical afin d’optimiser l’espace dans l’armoire et d’améliorer la convection thermique, ce contrôleur gère des milliers de points d’E/S tout en maintenant des communications haut débit avec l’interface homme-machine (IHM) et les autres contrôleurs homologues. C’est le choix de référence pour les industries du monde entier, notamment les terminaux de GNL, les grandes raffineries et les usines pharmaceutiques, où une seule seconde d’arrêt peut entraîner des pertes financières considérables.

Configuration technique

L’architecture du 8C-PCNT02 repose sur une conception modulaire et robuste axée sur la fiabilité de l’ensemble du système et l’intégrité des données.

• Environnement d’exécution déterministe (CEE) : prend en charge l’exécution de diagrammes fonctionnels (FBD) et de grafcets (SFC) complexes à des intervalles sélectionnables inférieurs à la seconde.

• Redondance intégrée : associé à un second module et à un câble de redondance, le 8C-PCNT02 assure un basculement transparent et « sans à-coups », garantissant la continuité du contrôle en cas de défaillance matérielle.

• Connectivité avancée : dispose de deux ports redondants I/O Link pour communiquer avec les modules d’E/S Series 8 et de deux ports FTE (Fault Tolerant Ethernet) pour une intégration réseau hautement sécurisée.

• Revêtement de protection G3 : spécialement traité pour résister aux atmosphères chimiques agressives (H2S, Cl2, SO2), ce qui prolonge la durée de vie du processeur dans les zones industrielles corrosives.

• Format vertical : faisant partie du profil « Slim » de la Series 8, il se monte sur une C300 IOTA (Input Output Termination Assembly) dédiée, pour simplifier le câblage et le remplacement des modules.

Spécifications techniques

FAQ techniques

Quelle est la principale différence entre le 8C-PCNT01 et le 8C-PCNT02 ?

Le 8C-PCNT02 est la révision matérielle modernisée. Il intègre généralement une gestion optimisée de la mémoire et une vitesse de traitement accrue afin de prendre en charge des stratégies de contrôle plus importantes et les versions plus récentes du logiciel Experion PKS.

Ce processeur nécessite-t-il une batterie pour la sauvegarde du programme ?

Le 8C-PCNT02 utilise de la RAM non volatile haut débit et une mémoire flash. Alors qu’un module de RAM alimenté par batterie était utilisé dans les anciennes versions, les unités C300 modernes sont conçues pour conserver la stratégie de contrôle dans la mémoire flash en cas de perte totale d’alimentation.

Puis-je mélanger des modules revêtus et non revêtus dans le même rack ?

Bien que cela soit techniquement possible, cette configuration n’est pas recommandée dans les environnements nécessitant une protection G3. Si le processeur est revêtu (8C-PCNT02), l’IOTA et les modules d’E/S associés doivent également être revêtus afin de garantir la protection de toute la boucle de contrôle contre la corrosion.

Guide d’ingénierie et d’installation

• Montage de l’IOTA : Le 8C-PCNT02 doit être installé sur une IOTA C300 (par exemple, 8C-TCNTA1). Vérifiez que les cosses de mise à la terre de l’IOTA sont correctement reliées à la terre des instruments de l’installation. Une mise à la terre insuffisante peut entraîner des erreurs de communication FTE et l’affichage d’un état de « mauvaise qualité » sur les points d’E/S.

• Intégrité du réseau FTE : Lors du raccordement des câbles Ethernet tolérants aux pannes (FTE), vérifiez que les câbles « Jaune » et « Vert » ne sont pas inversés. Le C300 utilise une logique de ports spécifique pour déterminer les chemins réseau ; leur inversion peut provoquer une alarme « Défaillance du réseau secondaire » dans l’affichage de l’état du système Experion.

• Gestion thermique : Les contrôleurs Series 8 reposent sur la convection verticale naturelle pour leur refroidissement. Veillez à laisser un dégagement d’au moins 150 mm au-dessus et au-dessous de la rangée de contrôleurs. Dans les armoires à forte densité, il est recommandé d’utiliser un ventilateur d’armoire afin de maintenir la température ambiante interne en dessous de 70 degrés Celsius et d’éviter la réduction de la fréquence du processeur.
